Inhaltszusammenfassung für KTM 390 Duke EU 2013

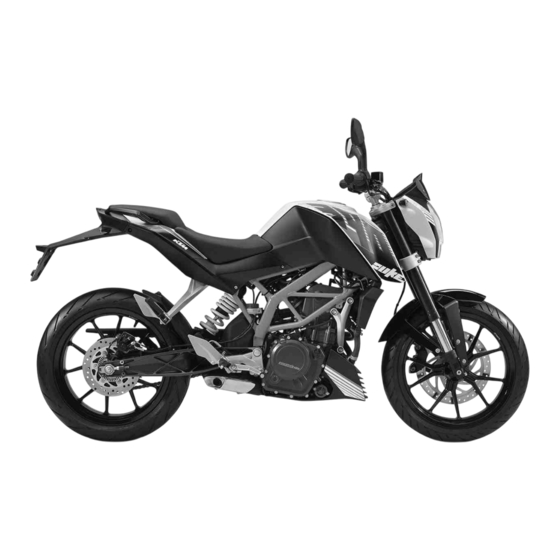

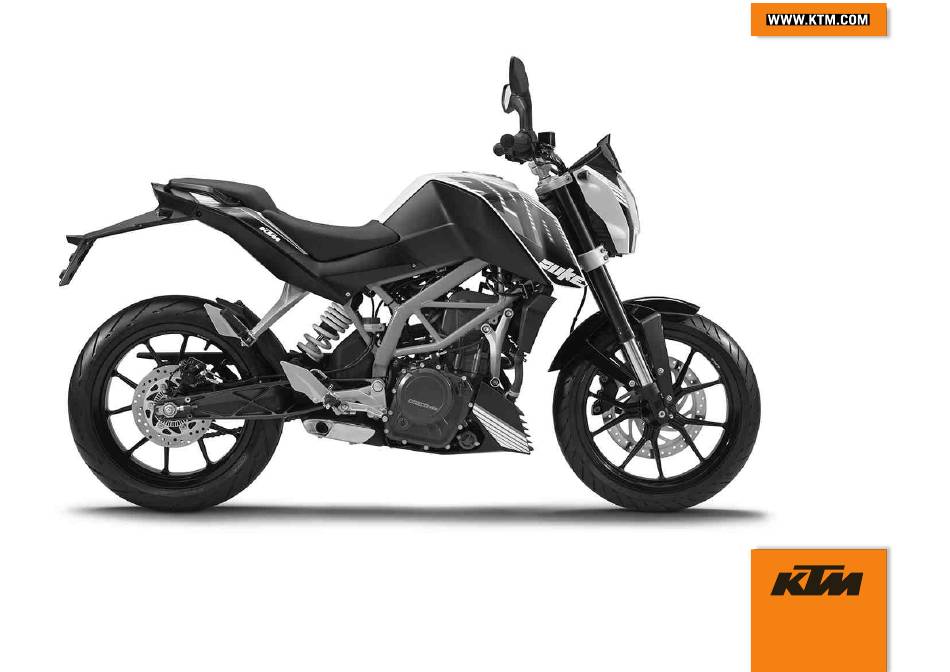

- Seite 1 2013 BEDIENUNGSANLEITUNG 390 Duke EU 390 Duke AUS 390 Duke MAL Art.-Nr. 3211964de...
- Seite 3 LIEBER KTM KUNDE Wir möchten Sie recht herzlich zu Ihrer Entscheidung für ein KTM Motorrad beglückwünschen. Sie sind nun Besitzer eines modernen LIEBER KTM KUNDE sportlichen Motorrades, das Ihnen bestimmt viel Freude bereiten wird, wenn Sie es entsprechend warten und pflegen.
- Seite 4 LIEBER KTM KUNDE ISO 9001(12 100 6061) Im Sinne der internationalen Qualitätsmanagement-Norm ISO 9001 wendet KTM Qualitätssicherungsprozesse an, die zu höchstmöglicher Produktqualität führen. Ausgestellt durch: TÜV Management Service KTM-Sportmotorcycle AG 5230 Mattighofen, Österreich...
- Seite 5 INHALTSVERZEICHNIS Schlüsselnummer ..........21 INHALTSVERZEICHNIS DARSTELLUNGSMITTEL ..........7 BEDIENELEMENTE............22 Verwendete Symbole ..........7 Kupplungshebel..........22 Benutzte Formatierungen........7 Handbremshebel..........22 SICHERHEITSHINWEISE..........8 Gasdrehgriff ............23 Einsatzdefinition..........8 Hupentaster ............23 Sicherheitshinweise ..........8 Lichtschalter ............. 24 Gefahrengrade und Symbole ......... 9 Lichthupentaster..........
- Seite 6 INHALTSVERZEICHNIS 6.11.15 Menü Service/Reichweite........ 43 Anhalten, Parken ..........68 6.11.16 Menü Reichweite/Fahrzeit....... 44 Transport ............69 6.11.17 Menü Gesamtwegstrecke ODO......45 Kraftstoff tanken..........70 6.11.18 Menü Wegstrecke 1 TRIP 1 ......46 SERVICEPLAN .............. 72 6.11.19 Menü Wegstrecke 2 TRIP 2 ......46 Serviceplan ............
- Seite 7 INHALTSVERZEICHNIS 12.3 Bremsflüssigkeitsstand der Vorderradbremse 14.7 Begrenzungslichtlampe wechseln ...... 125 kontrollieren ............94 14.8 Scheinwerfereinstellung kontrollieren....128 12.4 Bremsflüssigkeit der Vorderradbremse 14.9 Scheinwerferleuchtweite einstellen ....129 nachfüllen ............ 95 15 KÜHLSYSTEM ............132 12.5 Bremsbeläge der Vorderradbremse kontrollieren ..96 15.1 Kühlsystem .............
- Seite 8 INHALTSVERZEICHNIS 21 TECHNISCHE DATEN..........158 21.1 Motor.............. 158 21.2 Anzugsdrehmomente Motor....... 159 21.3 Füllmengen ............. 162 21.3.1 Motoröl ............162 21.3.2 Kühlflüssigkeit ..........162 21.3.3 Kraftstoff ............ 162 21.4 Fahrgestell ............162 21.5 Elektrik ............164 21.6 Reifen............. 164 21.7 Gabel..............
- Seite 9 Alle Arbeiten, die mit diesem Symbol gekennzeichnet sind, erfordern Fachkenntnisse und technisches Verständnis. Lassen Sie diese Arbeiten, im Interesse Ihrer eigenen Sicherheit, in einer autorisierten KTM-Fachwerkstatt durch- führen! Dort wird Ihr Motorrad von speziell geschulten Fachkräften mit dem erforderlichen Spezialwerkzeug optimal betreut.
- Seite 10 SICHERHEITSHINWEISE Einsatzdefinition KTM Sportmotorräder sind so konzipiert und konstruiert, dass sie gängigen Beanspruchungen bei regulärem Straßenbetrieb standhalten, jedoch nicht für die Benutzung auf Rennstrecken und abseits asphaltierter Straßen. Info Das Motorrad ist nur in der homologierten Version für den öffentlichen Straßenverkehr zugelassen.
- Seite 11 SICHERHEITSHINWEISE Gefahrengrade und Symbole Gefahr Hinweis auf eine Gefahr, die unmittelbar und mit Sicherheit zum Tod oder zu schweren bleibenden Verletzungen führt, wenn nicht die entsprechenden Vorkehrungen getroffen werden. Warnung Hinweis auf eine Gefahr, die wahrscheinlich zum Tod oder zu schweren Verletzungen führt, wenn nicht die entsprechenden Vorkeh- rungen getroffen werden.
- Seite 12 Teilen begonnen wird, Teile abkühlen lassen. Das Fahrzeug nur in einem technisch einwandfreien Zustand, bestimmungsgemäß, sicherheits− und umweltbewusst betreiben. Im Straßenverkehr ist eine entsprechende Fahrerlaubnis notwendig. Störungen, die die Sicherheit beeinträchtigen, umgehend in einer autorisierten KTM-Fachwerkstatt beseitigen lassen. Am Fahrzeug angebrachte Hinweis-/Warnhinweisaufkleber beachten.
- Seite 13 Schutzkleidung (Helm, Stiefel, Handschuhe, Hose und Jacke mit Protektoren) bei allen Fahrten tragen. Verwenden Sie immer Schutzkleidung, die sich in einwandfreiem Zustand befindet und den gesetzlichen Anforderungen entspricht. Im Interesse Ihrer eigenen Sicherheit empfiehlt KTM das Betreiben des Fahrzeuges nur mit geeigneter Schutzkleidung. Arbeitsregeln Für einige Arbeiten sind Spezialwerkzeuge notwendig.
- Seite 14 Bewahren Sie die Bedienungsanleitung an einem gut zugänglichen Ort auf, damit sie bei Bedarf jederzeit nachschlagen können. Falls Sie mehr über das Fahrzeug wissen wollen oder Unklarheiten beim Lesen auftreten, wenden Sie sich an einen autorisierten KTM‑Händler. Die Bedienungsanleitung ist ein wichtiger Bestandteil des Fahrzeuges und muss beim Verkauf an den neuen Eigentümer übergeben wer-...
- Seite 15 Die im Serviceplan vorgeschriebenen Arbeiten müssen ausschließlich in einer autorisierten KTM-Fachwerkstatt durchgeführt und im Service & Garantieheft als auch im KTM dealer.net bestätigt werden, da sonst jeglicher Garantieanspruch verloren geht. Bei Schäden und Folgeschäden, die durch Manipulationen und/oder Umbauten am Fahrzeug verursacht wurden, kann keine Garantie gewährt werden.
- Seite 16 Beachten Sie die textlichen Angaben. Kundendienst Für Fragen zu Ihrem Fahrzeug und zu KTM steht Ihnen Ihr autorisierter KTM‑Händler gerne zur Verfügung. Die Liste der autorisierten KTM‑Händler finden Sie auf der KTM‑Website. Internationale KTM‑Website: http://www.ktm.com...
- Seite 18 FAHRZEUGANSICHT Fahrzeugansicht vorne links (Symboldarstellung) 101923-10...
- Seite 19 FAHRZEUGANSICHT Funktionstasten ( S. 32) Kontrolllampen ( S. 33) Rückspiegel Kupplungshebel ( S. 22) Sitzbank Beifahrersitzbank Sitzbankschloss ( S. 52) Haltegriffe ( S. 53) Motornummer ( S. 21) Seitenständer ( S. 55) Schalthebel ( S. 54)
- Seite 20 FAHRZEUGANSICHT Fahrzeugansicht hinten rechts (Symboldarstellung) 101924-10...
- Seite 21 FAHRZEUGANSICHT Bordwerkzeug ( S. 52) Lichtschalter ( S. 24) Lichthupentaster ( S. 24) Blinkerschalter ( S. 25) Hupentaster ( S. 23) Zünd-/Lenkschloss ( S. 26) Not-Aus-Schalter ( S. 25) Gasdrehgriff ( S. 23) Handbremshebel ( S. 22) E-Starterknopf ( S. 26) Fahrgestellnummer ( S.
- Seite 22 SERIENNUMMERN Fahrgestellnummer Die Fahrgestellnummer ist auf dem Steuerkopf rechts eingeprägt. 101877-10 Typenschild Das Typenschild befindet sich am Rahmen rechts nach dem Steuerkopf. 101877-11...
- Seite 23 SERIENNUMMERN Motornummer Die Motornummer ist an der linken Motorseite unterhalb des Kettenritzels eingeprägt. 101876-10 Schlüsselnummer Die Schlüsselnummer ist auf der KEYCODECARD angeführt. Info Sie benötigen die Schlüsselnummer zum Bestellen eines Ersatzschlüssels. Bewah- ren Sie die KEYCODECARD an einem sicheren Ort auf. B00755-10...
- Seite 24 BEDIENELEMENTE Kupplungshebel Der Kupplungshebel ist am Lenker links angebracht. 101878-10 Handbremshebel Der Handbremshebel ist am Lenker rechts angebracht. Mit dem Handbremshebel wird die Vorderradbremse betätigt. 101879-10...
- Seite 25 BEDIENELEMENTE Gasdrehgriff Der Gasdrehgriff ist am Lenker rechts angebracht. 101880-10 Hupentaster Der Hupentaster ist am Lenker links angebracht. Mögliche Zustände • Hupentaster in der Grundstellung gedrückt – In dieser Stellung wird die Hupe betätigt. • Hupentaster B00706-11...
- Seite 26 BEDIENELEMENTE Lichtschalter Der Lichtschalter ist am Lenker links angebracht. Mögliche Zustände Abblendlicht ein – Lichtschalter ist nach unten geschwenkt. In dieser Stel- lung ist das Abblendlicht und Rücklicht eingeschaltet. Fernlicht ein – Lichtschalter ist nach oben geschwenkt. In dieser Stellung ist das Fernlicht und Rücklicht eingeschaltet.
- Seite 27 BEDIENELEMENTE Blinkerschalter Der Blinkerschalter ist am Lenker links angebracht. Mögliche Zustände Blinker aus Blinker links ein – Blinkerschalter nach links gedrückt. Der Blinkerschalter geht nach dem Betätigen in die Mittelstellung zurück. Blinker rechts ein – Blinkerschalter nach rechts gedrückt. Der Blinkerschal- ter geht nach dem Betätigen in die Mittelstellung zurück.
- Seite 28 BEDIENELEMENTE E-Starterknopf Der E-Starterknopf ist am Lenker rechts angebracht. Mögliche Zustände • E-Starterknopf in der Grundstellung gedrückt – In dieser Stellung wird der E-Starter betätigt. • E-Starterknopf B00708-10 6.10 Zünd-/Lenkschloss Das Zünd-/Lenkschloss befindet sich vor der oberen Gabelbrücke. Mögliche Zustände Zündung aus OFF –...
- Seite 29 BEDIENELEMENTE 6.11 Kombiinstrument 6.11.1 Übersicht Display ( S. 34) Funktionstasten ( S. 32) Infodisplay ( S. 38) Kontrolllampen ( S. 33) 401685-10...
- Seite 30 BEDIENELEMENTE 6.11.2 Aktivierung und Test Aktivierung Das Kombiinstrument wird aktiviert, wenn die Zündung eingeschaltet wird. Test Die Segmente des Drehzahlmessers und der Ganganzeige leuchten der Reihe nach auf und gehen wieder aus. Die Geschwindigkeitsanzeige zählt von 0 bis 199 und wieder zurück. Die restlichen Anzeigesegmente außerhalb des Infodisplay leuchten kurz auf.
- Seite 31 BEDIENELEMENTE 6.11.3 Warnhinweise Low Oil Pressure erscheint im Infodisplay, wenn der Öldruck zu niedrig ist. 401309-01 Low Fuel Level erscheint im Infodisplay, wenn der Kraftstoffpegel die Reservemarke erreicht hat. 401310-01...
- Seite 32 BEDIENELEMENTE High Coolant Temperature erscheint im Infodisplay, wenn die Kühlflüssigkeitstemperatur über den angegebenen Wert steigt. Kühlflüssigkeitstemperatur 125 °C 401311-01 Side Stand Down erscheint im Infodisplay, wenn der Seitenständer ausgeklappt ist. 401312-01 Low Battery erscheint im Infodisplay, wenn die Batteriespannung unter den angegebenen Wert gefallen ist.
- Seite 33 BEDIENELEMENTE Service Not Reset erscheint im Infodisplay für 10 Sekunden, wenn die Zündung eingeschal- tet wird und die Wegstrecke für einen Service überschritten ist oder die Serviceintervallan- zeige bei einem Service nicht zurückgestellt wurde. 401461-01...
- Seite 34 BEDIENELEMENTE 6.11.4 Funktionstasten Mit der MODE Taste wird der Anzeigemodus gewechselt. Mögliche Anzeigemodi sind zurückgelegte Gesamtwegstrecke (ODO), Wegstrecke 1 (TRIP 1) und Wegstrecke 2 (TRIP 2). Durch längeres Drücken der SET Taste wird die Funktion Wegstrecke 1 (TRIP 1) und Weg- strecke 2 (TRIP 2) auf 0.0 zurückgesetzt und durch kurzes Drücken der SET Taste wird im Infodisplay in den nächsten Anzeigemodus gewechselt.
- Seite 35 BEDIENELEMENTE 6.11.5 Kontrolllampen Mögliche Zustände Blinkerkontrolllampe blinkt grün im Blinkrhythmus – Blinker ist eingeschal- tet. Motordiagnosewarnlampe (MIL) leuchtet rot – Die OBD (On-Board-Diagnose) hat einen emissions- oder sicherheitskritischen Fehler erkannt. Schaltblitz leuchtet/blinkt rot – Die eingestellte Schaltdrehzahl ist erreicht. Leerlaufkontrolllampe leuchtet grün – Getriebe ist in Leerlauf geschaltet. Fernlichtkontrolllampe leuchtet blau –...
- Seite 36 BEDIENELEMENTE 6.11.6 Display Die Geschwindigkeit wird in Kilometer pro Stunde km/h bzw. in Meilen pro Stunde mph angezeigt. Der Drehzahlmesser zeigt die Motordrehzahl in Umdrehungen pro Minute an. Die Ganganzeige zeigt den im Getriebe eingelegten Gang an. Die Kühlflüssigkeitstemperatur wird im Bereich angezeigt.
- Seite 37 BEDIENELEMENTE 6.11.7 Füllstandsanzeige im Kraftstofftank Die Füllstandsanzeige im Display besteht aus 9 Balken. Je mehr Balken leuchten desto mehr Kraftstoff ist im Kraftstofftank. 401292-01...
- Seite 38 BEDIENELEMENTE 6.11.8 Anzeige TRIP F Wenn der Kraftstoffpegel die Reservemarke erreicht, wechselt der Anzeigemodus automa- tisch auf TRIP F und beginnt bei 0.0 zu zählen, unabhängig davon welcher Anzeigemodus vorher aktiviert war. Info Zeitgleich zum Anzeigemodus TRIP F beginnt die Warnlampe allgemein zu leuch- ten und im Infodisplay erscheint der Warnhinweis Low Fuel Level.
- Seite 39 BEDIENELEMENTE 6.11.9 Temperaturanzeige der Kühlflüssigkeit Die Temperaturanzeige im Display besteht aus 13 Balken. Je mehr Balken leuchten, desto heißer ist die Kühlflüssigkeit. Beim Aufleuchten aller Balken erscheint im Infodisplay zusätzlich der Warnhinweis High Coolant Temperature. Mögliche Zustände Motor kalt – Bis zu drei Balken leuchten. •...
- Seite 40 BEDIENELEMENTE 6.11.10 Infodisplay Im Infodisplay werden verschiedene Warnhinweise angezeigt. Leuchtet die Warnlampe allgemein auf, wird der entsprechende Warnhinweis im Infodis- play angezeigt. 401291-10...
- Seite 41 BEDIENELEMENTE 6.11.11 Menü Fahrzeit/Durchschnittsgeschwindigkeit Bedingung Alternativ 1 • Die Zündung ist an. • Das Motorrad steht. Alternativ 2 • Die Zündung ist an. • Das Motorrad fährt. – SET Taste so oft kurz drücken, bis die gewünschte Anzeige im Infodisplay erscheint. In diesem Menü...
- Seite 42 BEDIENELEMENTE 6.11.12 Menü Durchschnittsgeschwindigkeit/Durchschnittsverbrauch 1 Bedingung Alternativ 1 • Die Zündung ist an. • Das Motorrad steht. Alternativ 2 • Die Zündung ist an. • Das Motorrad fährt. – SET Taste so oft kurz drücken, bis die gewünschte Anzeige im Infodisplay erscheint. In diesem Menü...
- Seite 43 BEDIENELEMENTE 6.11.13 Menü Durchschnittsverbrauch 1/Durchschnittsverbrauch 2 Bedingung Alternativ 1 • Die Zündung ist an. • Das Motorrad steht. Alternativ 2 • Die Zündung ist an. • Das Motorrad fährt. – SET Taste so oft kurz drücken, bis die gewünschte Anzeige im Infodisplay erscheint. In diesem Menü...
- Seite 44 BEDIENELEMENTE 6.11.14 Menü Durchschnittsverbrauch 2/Service Bedingung Alternativ 1 • Die Zündung ist an. • Das Motorrad steht. Alternativ 2 • Die Zündung ist an. • Das Motorrad fährt. – SET Taste so oft kurz drücken, bis die gewünschte Anzeige im Infodisplay erscheint. In diesem Menü...
- Seite 45 BEDIENELEMENTE 6.11.15 Menü Service/Reichweite Bedingung Alternativ 1 • Die Zündung ist an. • Das Motorrad steht. Alternativ 2 • Die Zündung ist an. • Das Motorrad fährt. – SET Taste so oft kurz drücken, bis die gewünschte Anzeige im Infodisplay erscheint. In diesem Menü...
- Seite 46 BEDIENELEMENTE 6.11.16 Menü Reichweite/Fahrzeit Bedingung Alternativ 1 • Die Zündung ist an. • Das Motorrad steht. Alternativ 2 • Die Zündung ist an. • Das Motorrad fährt. – SET Taste so oft kurz drücken, bis die gewünschte Anzeige im Infodisplay erscheint. In diesem Menü...
- Seite 47 BEDIENELEMENTE 6.11.17 Menü Gesamtwegstrecke ODO Bedingung Alternativ 1 • Die Zündung ist an. • Das Motorrad steht. Alternativ 2 • Die Zündung ist an. • Das Motorrad fährt. – MODE Taste so oft kurz drücken, bis die Anzeige ODO im Display erscheint. ODO zeigt die gefahrene Gesamtwegstrecke an.
- Seite 48 BEDIENELEMENTE 6.11.18 Menü Wegstrecke 1 TRIP 1 Bedingung Alternativ 1 • Die Zündung ist an. • Das Motorrad steht. Alternativ 2 • Die Zündung ist an. • Das Motorrad fährt. – MODE Taste so oft kurz drücken, bis die Anzeige TRIP 1 im Display erscheint. TRIP 1 zeigt die Wegstrecke seit der letzten Rückstellung an.
- Seite 49 BEDIENELEMENTE TRIP 2 zeigt die Wegstrecke seit der letzten Rückstellung an. Zum Beispiel die Wegstrecke von einem Tankstopp bis zum nächsten Tankstopp. TRIP 2 läuft immer mit und zählt bis 999.9. SET Taste 5 - 10 Anzeige von TRIP 2 wird zurückgesetzt Sekunden drücken.
- Seite 50 BEDIENELEMENTE 6.11.21 Uhrzeit einstellen Bedingung Die Zündung ist an. Das Motorrad steht. – MODE Taste so oft kurz drücken, bis die Anzeige ODO im Display erscheint. – MODE und SET Taste 5 - 10 Sekunden drücken. Die Uhrzeit beginnt zu blinken. –...
- Seite 51 BEDIENELEMENTE Info Die MODE Taste erhöht den Wert. Die SET Taste verringert den Wert. – Die beiden Tasten für ca. 15 Sekunden nicht betätigen. Die Anzeige RPM 1 erlischt und die eingestellte Drehzahl ist gespeichert. 6.11.23 Schaltdrehzahl RPM 2 einstellen Bedingung Die Zündung ist an.
- Seite 52 BEDIENELEMENTE 6.12 Tankverschluss öffnen Gefahr Brandgefahr Kraftstoff ist leicht entflammbar. – Fahrzeug nicht in der Nähe von offenen Flammen bzw. brennenden Zigaretten tanken und den Motor immer abstellen. Darauf achten, dass kein Kraftstoff insbesondere auf heiße Teile des Fahrzeugs verschüttet wird. Verschütteten Kraftstoff sofort aufwi- schen.
- Seite 53 BEDIENELEMENTE – Abdeckung am Tankverschluss hochklappen und Zündschlüssel in das Schloss ste- cken. Hinweis Beschädigungsgefahr Bruch des Zündschlüssels. – Zur Entlastung des Zündschlüssels auf den Tankverschluss drücken. Beschädigte Zündschlüssel müssen erneuert werden. – Zündschlüssel 90° im Uhrzeigersinn drehen. – Tankverschluss hochklappen. B00710-10 –...
- Seite 54 BEDIENELEMENTE 6.14 Sitzbankschloss Das Sitzbankschloss befindet sich links neben der Sitzbank. Es ist mit dem Zündschlüssel sperrbar. 101881-10 6.15 Bordwerkzeug Unter der Beifahrersitzbank befindet sich das Bordwerkzeug B00758-10...
- Seite 55 BEDIENELEMENTE 6.16 Haltegriffe Die Haltegriffe dienen zum Rangieren des Motorrades. Im Beifahrerbetrieb kann sich der Beifahrer während der Fahrt daran festhalten. 101882-10 6.17 Beifahrerfußrasten Die Beifahrerfußrasten sind klappbar ausgeführt. Mögliche Zustände Beifahrerfußrasten eingeklappt – Für Betrieb ohne Beifahrer. • Beifahrerfußrasten ausgeklappt – Für Betrieb mit Beifahrer. •...
- Seite 56 BEDIENELEMENTE 6.18 Schalthebel Der Schalthebel ist am Motor links montiert. 101885-11 Die Lage der Gänge ist aus der Abbildung ersichtlich. Die Neutral- oder Leerlaufstellung befindet sich zwischen dem 1. und 2. Gang. 101885-10...
- Seite 57 BEDIENELEMENTE 6.19 Fußbremshebel Der Fußbremshebel befindet sich vor der rechten Fußraste. Mit dem Fußbremshebel wird die Hinterradbremse betätigt. 101883-10 6.20 Seitenständer Der Seitenständer befindet sich an der linken Fahrzeugseite. Der Seitenständer dient zum Abstellen des Motorrades. Info Während der Fahrt muss der Seitenständer hochgeklappt sein. Der Seitenständer ist mit dem Sicherheit-Startsystem gekoppelt, beachten Sie die Fahranleitung.
- Seite 58 Warnung Unfallgefahr Unkontrollierbares Fahrverhalten durch nicht freigegebene und/oder empfohlene Reifen/Räder. – Nur von KTM freigegebene und/oder empfohlene Reifen/Räder mit dem entsprechenden Geschwindigkeitsindex verwenden. Warnung Unfallgefahr Verminderte Bodenhaftung bei neuen Reifen. – Neue Reifen haben eine glatte Lauffläche und daher nicht die volle Bodenhaftung. Die gesamte Lauffläche muss die ersten 200 Kilometer bei gemäßigter Fahrweise in wechselnden Schräglagen aufgeraut werden.
- Seite 59 Bedenken Sie beim Betreiben Ihres Fahrzeugs, dass sich andere Menschen durch übermäßigen Lärm belästigt fühlen. – Vergewissern Sie sich, dass die Arbeiten der Auslieferungsinspektion von einer autorisierten KTM-Fachwerkstatt durchgeführt wurden. Sie erhalten die Auslieferungsurkunde und das Serviceheft bei der Fahrzeugübergabe.
- Seite 60 INBETRIEBNAHME Fahrzeug beladen Warnung Unfallgefahr Instabiles Fahrverhalten. – Höchstzulässiges Gesamtgewicht und Achslasten nicht überschreiten. Das Gesamtgewicht ergibt sich aus: Motorrad betriebsbe- reit und vollgetankt, Fahrer und Beifahrer mit Schutzkleidung und Helm, Gepäck. Warnung Unfallgefahr Instabiles Fahrverhalten durch unsachgemäße Montage des Koffers und/oder des Tankrucksacks. –...
- Seite 61 INBETRIEBNAHME – Wenn Sie Gepäck mitnehmen, ist auf eine sichere Befestigung möglichst nahe an der Fahrzeugmitte und eine gleichmäßige Gewichts- verteilung auf Vorderrad und Hinterrad zu achten. – Das höchstzulässige Gesamtgewicht und die höchstzulässigen Achslasten sind einzuhalten. Vorgabe Höchstzulässiges Gesamtgewicht 335 kg Höchstzulässige Achslast vorne 125 kg...
- Seite 62 FAHRANLEITUNG Kontroll- und Pflegearbeiten vor jeder Inbetriebnahme Info Vor jeder Fahrt den Zustand des Fahrzeugs und die Verkehrssicherheit kontrollieren. Das Fahrzeug muss beim Betrieb in einem technisch einwandfreien Zustand sein. – Motorölstand kontrollieren. ( S. 144) – Bremsflüssigkeitsstand der Vorderradbremse kontrollieren. ( S.
- Seite 63 FAHRANLEITUNG Startvorgang Gefahr Vergiftungsgefahr Abgase sind giftig und können zu Bewusstlosigkeit und/oder zum Tode führen. – Beim Betrieb des Motors stets für ausreichende Belüftung sorgen, Motor nicht in einem geschlossenen Raum starten oder lau- fen lassen ohne eine geeignete Absauganlage. Vorsicht Unfallgefahr Wird das Fahrzeug mit entladener Batterie oder ohne Batterie betrieben, können elektronische Bauteile und Sicher- heitsvorrichtungen beschädigt werden.
- Seite 64 FAHRANLEITUNG – Auf das Fahrzeug setzen, Seitenständer entlasten und mit dem Fuß bis zum Anschlag nach oben schwenken. – Not-Aus-Schalter in die Stellung drücken. – Zündung einschalten, dazu den Zündschlüssel in die Stellung drehen. Nach dem Einschalten der Zündung ist ca. 2 Sekunden das Arbeitsgeräusch der Kraftstoffpumpe hörbar.
- Seite 65 FAHRANLEITUNG ABS ausschalten KTM empfiehlt, immer mit ABS zu fahren. Es kann aber Fahrsituationen geben, wo kein ABS gewünscht wird. Bedingung Fahrzeug steht, Motor läuft. – Taste 3 - 5 Sekunden drücken. Die ABS‑Warnlampe beginnt zu blinken, das ABS ist deaktiviert.
- Seite 66 FAHRANLEITUNG Warnung Unfallgefahr Auslösen von Fehlfunktionen durch falsche Zündschlüsselstellung. – Zündschlüsselstellung während der Fahrt nicht ändern. Warnung Unfallgefahr Ablenkung vom Verkehrsgeschehen durch Einstelltätigkeiten am Fahrzeug. – Alle Einstelltätigkeiten bei Stillstand des Fahrzeuges vornehmen. Warnung Verletzungsgefahr Herunterfallen des Beifahrers. – Der Beifahrer muss sich ordnungsgemäß auf die Beifahrersitzbank setzen und sich am Fahrer oder an den Haltegriffen festhal- ten.
- Seite 67 Kühlflüssigkeitsstand im Kühler kontrollieren bzw. berichtigen. Wird trotz leuchtender Kühlflüssigkeitstemperatur-Warnlampe weiter- gefahren, kommt es zum Motorschaden. Info Treten beim Betrieb betriebsunübliche Geräusche auf, ist sofort anzuhalten, der Motor abzustellen und eine autorisierte KTM-Fachwerkstatt zu kontaktieren. – Wenn die Verhältnisse (Steigung, Fahrsituation, usw.) es erlauben, können Sie in höhere Gänge schalten.
- Seite 68 Stellen Sie den Motor ab, wenn längerer Betrieb im Leerlauf oder im Stand bevorsteht. – Beginnt während der Fahrt die Motordiagnosewarnlampe zu leuchten, ist sofort anzu- halten, der Motor abzustellen und eine autorisierte KTM-Fachwerkstatt zu kontaktieren. Abbremsen Warnung Unfallgefahr Verminderte Bremswirkung durch nasse oder verschmutzte Bremsanlage.
- Seite 69 FAHRANLEITUNG Warnung Unfallgefahr Verzögerte Bremswirkung auf Straßen mit Streusalz. – Streusalz kann sich auf den Bremsscheiben ablagern. Um die gewohnte Bremswirkung zu erzielen, müssen die Bremsscheiben vorher sauber gebremst werden. Warnung Unfallgefahr Verlängerter Bremsweg durch ABS. – Die Bremsweise ist der Fahrsituation und den Fahrbahnverhältnissen anzupassen. Warnung Unfallgefahr Zu starkes Bremsen führt zum Blockieren der Räder.
- Seite 70 FAHRANLEITUNG – Nutzen Sie bei langen Talfahrten die Bremswirkung des Motors. Schalten Sie dazu einen oder zwei Gänge zurück, überdrehen Sie jedoch den Motor nicht. So brauchen sie wesentlich weniger zu bremsen und die Bremsen werden nicht überhitzt. Anhalten, Parken Warnung Entwendungsgefahr Benutzung durch Unbefugte.
- Seite 71 FAHRANLEITUNG – Motorrad abbremsen. – Getriebe in Leerlauf schalten. – Zündung ausschalten, dazu den Zündschlüssel in die Stellung drehen. Info Wenn der Motor mit dem Not-Aus-Schalter abgestellt wird und am Zündschloss bleibt die Zündung eingeschaltet, wird die Stromversorgung der meisten Stromverbraucher nicht unterbrochen und die Batterie dadurch entladen. Motor daher immer mit dem Zündschloss abstellen, der Not-Aus-Schalter ist nur für Notsituationen vorgesehen.
- Seite 72 FAHRANLEITUNG – Motor abstellen und Zündschlüssel abziehen. – Motorrad mit Spanngurten oder anderen geeigneten Befestigungsvorrichtungen gegen Umfallen und Wegrollen sichern. 401448-01 Kraftstoff tanken Gefahr Brandgefahr Kraftstoff ist leicht entflammbar. – Fahrzeug nicht in der Nähe von offenen Flammen bzw. brennenden Zigaretten tanken und den Motor immer abstellen. Darauf achten, dass kein Kraftstoff insbesondere auf heiße Teile des Fahrzeugs verschüttet wird.
- Seite 73 FAHRANLEITUNG – In einigen Ländern und Regionen kann es vorkommen, dass die verfügbare Kraftstoffqualität und -sauberkeit nicht ausreicht. Probleme im Kraftstoffsystem sind die Folge. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) – Nur sauberen Kraftstoff tanken, der der angegebenen Norm entspricht.
- Seite 74 7.500 km oder jährlich einmalig nach 1.000 km ○ ● ● Funktion der elektrischen Anlage kontrollieren. ○ ● ● Fehlerspeicher mit KTM‑Diagnosetool auslesen. ○ ● ● Motoröl und Ölfilter wechseln, Ölsieb reinigen. S. 144) ○ ● ● Bremsbeläge der Vorderradbremse kontrollieren. ( S.
- Seite 75 Funktion des Kühlerlüfters kontrollieren. ○ ● ● Endkontrolle: Fahrzeug auf Verkehrssicherheit kontrollieren und Probefahrt durchführen. ○ ● ● Fehlerspeicher mit KTM-Diagnosetool nach der Probefahrt auslesen. ○ ● ● Serviceeintrag im KTM DEALER.NET und im Serviceheft durchführen. ○ einmaliges Intervall ● periodisches Intervall...
- Seite 76 FAHRWERK ABSTIMMEN 10.1 Federvorspannung des Federbeines einstellen Warnung Unfallgefahr Änderungen am Fahrwerk können das Fahrverhalten des Fahrzeuges stark verändern. – Nach Änderungen zuerst langsam fahren, um das Fahrverhalten abschätzen zu können. Info Die Federvorspannung bestimmt die Ausgangslage des Federvorgangs am Federbein. Eine optimal eingestellte Federvorspannung ist an das Fahrergewicht mit eventuellem Gepäck und Beifahrer angepasst und gewähr- leistet so einen Kompromiss zwischen Handlichkeit und Stabilität.
- Seite 77 FAHRWERK ABSTIMMEN 10.2 Schalthebel einstellen Info Der Verstellbereich des Schalthebels ist begrenzt. – Muttern lösen. – Schalthebel durch Drehen der Schaltstange einstellen. Vorgabe Einstellbereich Schaltstange 110… 122 mm Info Die Verstellung ist gleichmäßig an beiden Seiten vorzunehmen. Mindestens 5 Gewindegänge müssen in der Lagerung verschraubt sein. –...
- Seite 78 SERVICEARBEITEN FAHRGESTELL 11.1 Motorrad mit Hebevorrichtung hinten aufheben Hinweis Beschädigungsgefahr Das abgestellte Fahrzeug kann wegrollen bzw. umfallen. – Das Fahrzeug immer auf festem und ebenem Untergrund abstellen. – Aufnahmen der Hebevorrichtung montieren. – Adapter in die Hebevorrichtung hinten einsetzen. Adapter (61029055130) Hebevorrichtung hinten (61029055400) –...
- Seite 79 SERVICEARBEITEN FAHRGESTELL – Motorrad gegen Umfallen sichern. – Hebevorrichtung hinten entfernen und Fahrzeug am Seitenständer abstellen. – Aufnahmen der Hebevorrichtung entfernen. 101884-10 11.3 Motorrad mit Hebevorrichtung vorne aufheben Hinweis Beschädigungsgefahr Das abgestellte Fahrzeug kann wegrollen bzw. umfallen. – Das Fahrzeug immer auf festem und ebenem Untergrund abstellen. Vorarbeit –...
- Seite 80 SERVICEARBEITEN FAHRGESTELL – Lenker in Geradeausstellung bringen. Hebevorrichtung beim Gabelschaftrohr anbringen. Adapter (61029955620) Hebevorrichtung vorne (61029055500) Info Motorrad immer hinten zuerst aufheben. – Motorrad vorne aufheben. 101888-01 11.4 Motorrad von Hebevorrichtung vorne nehmen Hinweis Beschädigungsgefahr Das abgestellte Fahrzeug kann wegrollen bzw. umfallen. –...
- Seite 81 SERVICEARBEITEN FAHRGESTELL – Kappe montieren. 101887-10 11.5 Beifahrersitzbank abnehmen – Den Zündschlüssel in das Sitzbankschloss stecken und im Uhrzeigersinn drehen. – Die Sitzbank hinten anheben, in Richtung Heck schieben und nach oben abnehmen. – Den Zündschlüssel aus dem Sitzbankschloss ziehen. 101881-10...
- Seite 82 SERVICEARBEITEN FAHRGESTELL 11.6 Beifahrersitzbank montieren – Die Haken an der Beifahrersitzbank in die Bügel am Rahmenausleger einhängen, hinten absenken und gleichzeitig nach vorne schieben. – Beifahrersitzbank herabdrücken und einrasten lassen. Warnung Unfallgefahr Beifahrersitzbank kann bei falscher Montage aus der Verankerung springen. –...
- Seite 83 SERVICEARBEITEN FAHRGESTELL 11.8 Sitzbank montieren Hauptarbeit – Die Sitzbankaussparungen an den Schrauben einhängen und hinten absenken. – Schrauben montieren und festziehen. Vorgabe Schraube Sitzbank 11 Nm 101892-10 Nacharbeit – Beifahrersitzbank montieren. ( S. 80)
- Seite 84 SERVICEARBEITEN FAHRGESTELL 11.9 Kettenverschmutzung kontrollieren – Kette auf grobe Verschmutzung kontrollieren. » Wenn die Kette stark verschmutzt ist: – Kette reinigen. ( S. 82) 400678-01 11.10 Kette reinigen Warnung Unfallgefahr Schmiermittel auf den Reifen verringert deren Haftfähigkeit. – Schmiermittel mit einem geeigneten Reinigungsmittel entfernen. Warnung Unfallgefahr Verringerte Bremswirkung durch Öl oder Fett auf den Bremsscheiben.
- Seite 85 SERVICEARBEITEN FAHRGESTELL Info Die Lebensdauer der Kette hängt zum Großteil von der Pflege ab. – Kette regelmäßig reinigen. – Groben Schmutz mit weichem Wasserstrahl abspülen. – Verbrauchte Schmierreste mit Kettenreinigungsmittel entfernen. Kettenreinigungsmittel ( S. 173) – Nach dem Trocknen Kettenspray auftragen. Kettenspray Onroad ( S.
- Seite 86 SERVICEARBEITEN FAHRGESTELL – Motorrad auf den Seitenständer stellen. – Getriebe in Leerlauf schalten. – Im Bereich nach dem Kettengleitschutz die Kette nach oben in Richtung Schwingarm drücken und Kettenspannung ermitteln. Info Der obere Kettenteil muss dabei gespannt sein. Ketten nutzen sich nicht immer gleichmäßig ab, wiederholen Sie deshalb diese Messung an verschiedenen Stellen der Kette.
- Seite 87 SERVICEARBEITEN FAHRGESTELL Vorarbeit – Kettenspannung kontrollieren. ( S. 83) Hauptarbeit – Mutter lösen. – Muttern lösen. – Kettenspannung durch Drehen der Einstellschrauben links und rechts einstellen. Vorgabe Kettenspannung 5… 7 mm Einstellschrauben links und rechts so verdrehen, dass die Markierungen am linken und rechten Kettenspanner in derselben Position zu den Referenzmarken ste-...
- Seite 88 SERVICEARBEITEN FAHRGESTELL 11.13 Kette, Kettenrad und Kettenritzel kontrollieren – Kettenrad und Kettenritzel auf Verschleiß kontrollieren. » Wenn Kettenrad bzw. Kettenritzel eingelaufen sind: – Antriebssatz wechseln. Info Kettenritzel, Kettenrad und Kette sollten nur zusammen gewechselt wer- den. 100132-10...
- Seite 89 SERVICEARBEITEN FAHRGESTELL – Getriebe in Leerlauf schalten. – Am unteren Kettenteil mit dem angegebenen Gewicht ziehen. Vorgabe Gewicht Kettenverschleißmessung 15 kg – Den Abstand von 20 Kettenrollen am unteren Kettenteil messen. Info Ketten nutzen sich nicht immer gleichmäßig ab, die Messung an verschiedenen 0 0 A Stellen der Kette wiederholen.
- Seite 90 SERVICEARBEITEN FAHRGESTELL – Schraube entfernen und Schraube lösen. Kettenschutz zur Seite schieben. B01416-10 – Kettengleitschutz auf Verschleiß kontrollieren. » Wenn beim Kettengleitschutz im Bereich die Bohrung sichtbar wird: – Kettengleitschutz wechseln. – Kettengleitschutz auf festen Sitz kontrollieren. » Wenn der Kettengleitschutz lose ist: –...
- Seite 91 SERVICEARBEITEN FAHRGESTELL – Kettenschutz positionieren und Schraube festziehen. Vorgabe EJOT PT ® Schraube Kettenschutz 4 Nm – Schraube festziehen. Vorgabe Schraube Kettenschutz EJOT PT ® 4 Nm – Schraube festziehen. Vorgabe Restliche Schrauben Fahrgestell 5 Nm B01416-10...
- Seite 92 SERVICEARBEITEN FAHRGESTELL 11.14 Bugspoiler ausbauen – Schrauben entfernen. 101895-10 – Schrauben entfernen. – Bugspoiler abnehmen. 101896-10...
- Seite 93 SERVICEARBEITEN FAHRGESTELL 11.15 Bugspoiler einbauen – Bugspoiler positionieren. Schrauben montieren, aber noch nicht festziehen. 101895-10 – Schrauben montieren und festziehen. Vorgabe Restliche Schrauben Fahrgestell 10 Nm – Schrauben festziehen. Vorgabe Restliche Schrauben Fahrgestell 10 Nm 101896-10...
- Seite 94 Reifen, falscher Reifenluftdruck, andere Bremsbeläge usw. kann das ABS nicht mehr optimal funktionieren. Die optimale Funktion des ABS ist nur gewährleistet, wenn an der Bremsanlage ausschließlich von KTM freige- gebene und/oder empfohlene Ersatzteile und Reifen verwendet werden. –...
- Seite 95 ABS manuell abgeschaltet werden (siehe Startvorgang). 12.2 Bremsscheiben kontrollieren Warnung Unfallgefahr Verringerte Bremswirkung durch abgenutzte Bremsscheibe(n). – Abgenutzte Bremsscheibe(n) unverzüglich wechseln. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) – Bremsscheibenstärke vorne und hinten, an mehreren Stellen der Bremsscheibe, auf das Maß kontrollieren. Info Durch Verschleiß...
- Seite 96 Unfallgefahr Ausfall der Bremsanlage. – Sinkt der Bremsflüssigkeitsstand unter die MIN-Markierung, deutet dies auf Undichtheit in der Bremsanlage bzw. total abge- nutzte Bremsbeläge hin. Bremsanlage kontrollieren, nicht weiterfahren. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Warnung Unfallgefahr Verringerte Bremswirkung durch überalterte Bremsflüssigkeit. –...
- Seite 97 Unfallgefahr Ausfall der Bremsanlage. – Sinkt der Bremsflüssigkeitsstand unter die MIN-Markierung, deutet dies auf Undichtheit in der Bremsanlage bzw. total abge- nutzte Bremsbeläge hin. Bremsanlage kontrollieren, nicht weiterfahren. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Warnung Hautreizungen Bremsflüssigkeit kann bei Kontakt Hautreizungen verursachen.
- Seite 98 – Deckel mit Membran positionieren. Schrauben montieren und festziehen. Info Übergelaufene oder verschüttete Bremsflüssigkeit sofort mit Wasser abwaschen. 12.5 Bremsbeläge der Vorderradbremse kontrollieren Warnung Unfallgefahr Verminderte Bremswirkung durch abgenutzte Bremsbeläge. – Abgenutzte Bremsbeläge unverzüglich wechseln. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.)
- Seite 99 BREMSANLAGE Hinweis Unfallgefahr Verringerte Bremswirkung durch beschädigte Bremsscheiben. – Werden die Bremsbeläge zu spät gewechselt, schleifen die Bremsbelagträger aus Stahl an der Bremsscheibe. Die Bremswirkung wird stark vermindert und die Bremsscheiben werden zerstört. Bremsbeläge regelmäßig kontrollieren. – Bremsbeläge auf ihre Mindestbelagstärke kontrollieren.
- Seite 100 BREMSANLAGE – Feder aushängen. – Fußbremshebel zwischen Endanschlag und Anlage zum Fußbremszylinderkolben hin und her bewegen und Leerweg kontrollieren. Vorgabe Leerweg am Fußbremshebel 3… 5 mm » Wenn der Leerweg nicht mit der Vorgabe übereinstimmt: – Leerweg des Fußbremshebels einstellen. S.
- Seite 101 101897-11 12.8 Bremsflüssigkeitsstand der Hinterradbremse kontrollieren Warnung Unfallgefahr Ausfall der Bremsanlage. – Sinkt der Bremsflüssigkeitsstand unter die MIN-Markierung, deutet dies auf Undichtheit in der Bremsanlage bzw. total abge- nutzte Bremsbeläge hin. Bremsanlage kontrollieren, nicht weiterfahren. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.)
- Seite 102 Unfallgefahr Ausfall der Bremsanlage. – Sinkt der Bremsflüssigkeitsstand unter die MIN-Markierung, deutet dies auf Undichtheit in der Bremsanlage bzw. total abge- nutzte Bremsbeläge hin. Bremsanlage kontrollieren, nicht weiterfahren. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Warnung Hautreizungen Bremsflüssigkeit kann bei Kontakt Hautreizungen verursachen.
- Seite 103 BREMSANLAGE Warnung Unfallgefahr Verringerte Bremswirkung durch überalterte Bremsflüssigkeit. – Bremsflüssigkeit der Vorder- und Hinterradbremse entsprechend dem Serviceplan wechseln. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Warnung Umweltgefährdung Problemstoffe verursachen Umweltschäden. – Öle, Fette, Filter, Kraftstoffe, Reinigungsmittel, Bremsflüssigkeit usw. ordnungsgemäß laut geltenden Vorschriften entsorgen.
- Seite 104 Bremsbeläge der Hinterradbremse kontrollieren Warnung Unfallgefahr Verminderte Bremswirkung durch abgenutzte Bremsbeläge. – Abgenutzte Bremsbeläge unverzüglich wechseln. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Hinweis Unfallgefahr Verringerte Bremswirkung durch beschädigte Bremsscheiben. – Werden die Bremsbeläge zu spät gewechselt, schleifen die Bremsbelagträger aus Stahl an der Bremsscheibe. Die Bremswirkung wird stark vermindert und die Bremsscheiben werden zerstört.
- Seite 105 RÄDER, REIFEN 13.1 Vorderrad ausbauen Vorarbeit – Motorrad mit Hebevorrichtung hinten aufheben. ( S. 76) – Motorrad mit Hebevorrichtung vorne aufheben. ( S. 77) Hauptarbeit – Schrauben entfernen und Kotflügel zur Seite drücken. – Schraube entfernen und Raddrehzahlgeber aus der Bohrung ziehen. –...
- Seite 106 RÄDER, REIFEN 13.2 Vorderrad einbauen Warnung Unfallgefahr Verringerte Bremswirkung durch Öl oder Fett auf den Bremsscheiben. – Bremsscheiben unbedingt öl- und fettfrei halten, bei Bedarf mit Bremsenreiniger reinigen. Hauptarbeit – Radlager auf Beschädigung und Verschleiß kontrollieren. » Wenn das Radlager beschädigt bzw. verschlissen ist: –...
- Seite 107 RÄDER, REIFEN – Gewinde der Steckachse und Schraube reinigen. – Vorderrad positionieren und Steckachse einsetzen. Bremsbeläge sind korrekt positioniert. – Schraube montieren und festziehen. Vorgabe Schraube Steckachse vorne 30 Nm – Raddrehzahlgeber in die Bohrung stecken. Schraube montieren und festziehen. Vorgabe Schraube Halter Raddrehzahlgeber 8 Nm...
- Seite 108 RÄDER, REIFEN – Mutter und Scheibe entfernen. Kettenspanner abnehmen. – Hinterrad festhalten und Steckachse mit Scheibe und Kettenspanner herauszie- hen. – Hinterrad so weit als möglich nach vorne schieben und Kette vom Kettenrad nehmen. Warnung Unfallgefahr Verringerte Bremswirkung durch beschädigte Bremsscheiben. –...
- Seite 109 RÄDER, REIFEN Warnung Unfallgefahr Keine Bremswirkung beim Betätigen der Hinterradbremse. – Nach dem Einbauen des Hinterrades immer Fußbremse betätigen, bis der Druckpunkt vorhanden ist. Hauptarbeit – Dämpfergummis der Hinterradnabe kontrollieren. S. 108) – Radlager auf Beschädigung und Verschleiß kontrollieren. » Wenn das Radlager beschädigt bzw. verschlissen ist: –...
- Seite 110 RÄDER, REIFEN – Hinterrad nach hinten ziehen und Steckachse mit Scheibe und Kettenspanner montieren. Info Kettenspanner links und rechts in gleicher Position montieren. – Mutter und Scheibe montieren. – Das Hinterrad nach vorne drücken, damit die Kettenspanner an den Schrauben anlie- gen und Mutter festziehen.
- Seite 111 RÄDER, REIFEN Vorarbeit – Motorrad mit Hebevorrichtung hinten aufheben. ( S. 76) – Hinterrad ausbauen. S. 105) Hauptarbeit – Lager kontrollieren. » Wenn das Lager beschädigt bzw. verschlissen ist: – Lager wechseln. – Dämpfergummis der Hinterradnabe auf Beschädigung und Verschleiß kontrollieren. »...
- Seite 112 13.6 Reifenzustand kontrollieren Warnung Unfallgefahr Unkontrollierbares Fahrverhalten durch das Platzen eines Reifens. – Beschädigte oder abgefahrene Reifen im Interesse der Sicherheit sofort wechseln. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Warnung Sturzgefahr Beeinträchtigung des Fahrverhaltens durch unterschiedliche Reifenprofile an Vorder- und Hinterrad. –...
- Seite 113 Ziffern der DOT Bezeichnung gekenn- zeichnet. Die ersten beiden Ziffern weisen auf die Herstellungswoche und die letzten beiden Ziffern auf das Herstellungsjahr hin. KTM empfiehlt einen Wechsel der Reifen, unabhängig vom tatsächlichen Ver- schleiß, spätestens nach 5 Jahren. »...
- Seite 114 RÄDER, REIFEN 13.7 Reifenluftdruck kontrollieren Info Zu geringer Reifenluftdruck führt zu abnormalem Verschleiß und zur Überhitzung des Reifens. Richtiger Reifenluftdruck gewährleistet optimalen Fahrkomfort und maximale Lebensdauer des Reifens. – Staubkappe entfernen. – Reifenluftdruck bei kalten Reifen kontrollieren. Reifenluftdruck Solo vorne 2,0 bar hinten 2,0 bar...
- Seite 115 ELEKTRIK 14.1 Batterie ausbauen Warnung Verletzungsgefahr Batteriesäure und Batteriegase verursachen schwere Verätzungen. – Batterien außer Reichweite von Kindern halten. – Tragen Sie geeignete Schutzkleidung und eine Schutzbrille. – Kontakt mit Batteriesäure und Batteriegasen vermeiden. – Funken oder offene Flammen von der Batterie fernhalten. Laden nur in gut belüfteten Räumen. –...
- Seite 116 ELEKTRIK – Pluspolabdeckung zurückziehen. – Pluskabel der Batterie abklemmen. – Gummiband aushängen. – Batterie nach oben aus dem Batteriehalter ziehen. Info Motorrad nie mit entladener Batterie oder ohne Batterie betreiben. In beiden Fällen können elektrische Bauteile und Sicherheitsvorrichtungen beschädigt werden. Das Fahrzeug ist daher nicht mehr verkehrssicher. 101904-10 14.2 Batterie einbauen...
- Seite 117 ELEKTRIK – Minuskabel der Batterie anklemmen. – Minuspolabdeckung positionieren. 101903-11 Nacharbeit – Sitzbank montieren. ( S. 81) – Beifahrersitzbank montieren. ( S. 80) – Uhrzeit einstellen. ( S. 48) 14.3 Batterie laden Warnung Verletzungsgefahr Batteriesäure und Batteriegase verursachen schwere Verätzungen. – Batterien außer Reichweite von Kindern halten.
- Seite 118 – Batterien nicht in den Hausmüll werfen. Entsorgen Sie eine defekte Batterie umweltgerecht. Geben Sie die Batterie bei Ihrem autorisierten KTM-Händler oder bei einer Rücknahmestelle für Altbatterien ab. Info Auch wenn die Batterie nicht belastet wird, verliert sie täglich an Ladung.
- Seite 119 ELEKTRIK Hauptarbeit – Ladegerät an die Batterie anklemmen. Ladegerät einschalten. Batterieladegerät (58429074000) Zusätzlich können Sie mit diesem Ladegerät Ruhespannung, Startfähigkeit der Batterie und den Generator testen. Außerdem ist mit diesem Gerät ein Überladen der Batterie unmöglich. Info Deckel keinesfalls entfernen. Batterie mit maximal 10 % der Kapazität, die auf dem Batteriegehäuse ange- geben ist, laden.
- Seite 120 ELEKTRIK 14.4 Sicherungen ABS wechseln Warnung Brandgefahr Durch die Verwendung falscher Sicherungen kann die elektrische Anlage überlastet werden. – Nur Sicherungen mit der vorgeschriebenen Ampere-Zahl verwenden. Sicherungen niemals überbrücken oder instandsetzen. Info Zwei Sicherungen für das ABS befinden sich unter der Beifahrersitzbank. Mit diesen beiden Sicherungen sind die Rückförder- pumpe und die Hydraulikeinheit des ABS abgesichert.
- Seite 121 ELEKTRIK Tipp Neue Ersatzsicherung in den Sicherungskasten einsetzen, um sie bei Bedarf verfügbar zu haben. – Schutzkappe montieren. Sicherung der ABS‑Rückförderpumpe wechseln: – Schutzkappe abnehmen und Sicherung entfernen. Warnung Brandgefahr Durch die Verwendung falscher Sicherungen kann die elektri- sche Anlage überlastet werden. –...
- Seite 122 ELEKTRIK 14.5 Sicherungen der einzelnen Stromverbraucher wechseln Info Der Sicherungskasten mit der Hauptsicherung und den Sicherungen der einzelnen Stromverbraucher befindet sich unter der Bei- fahrersitzbank. Vorarbeit – Alle Stromverbraucher ausschalten und Motor abstellen. – Beifahrersitzbank abnehmen. ( S. 79) Hauptarbeit –...
- Seite 123 ELEKTRIK Warnung Brandgefahr Durch die Verwendung falscher Sicherungen kann die elektrische Anlage überlastet werden. – Nur Sicherungen mit der vorgeschriebenen Ampere-Zahl verwenden. Siche- rungen niemals überbrücken oder instandsetzen. – Ersatzsicherung in passender Stärke einsetzen. Sicherung (75011088010) ( S. 164) Sicherung (75011088015) ( S.
- Seite 124 ELEKTRIK Vorarbeit – Alle Stromverbraucher ausschalten und Motor abstellen. Hauptarbeit – Spreitznieten entfernen. 101907-10 – Schrauben entfernen. – Scheinwerfermaske leicht anheben und nach vorne schwenken. 101908-10...
- Seite 125 ELEKTRIK – Schutzkappe abnehmen. – Steckverbindung trennen. B00760-10 – Bügel aushängen. – Scheinwerferlampe entfernen. – Neue Scheinwerferlampe im Scheinwerfergehäuse positionieren. Scheinwerfer (H4 / Sockel P43t) ( S. 164) Info Scheinwerferlampe so einsetzen, dass die Nasen in den Aussparungen eingrei- fen. B00761-10 –...
- Seite 126 ELEKTRIK – Steckverbindung anstecken. – Schutzkappe montieren. B00760-10 – Scheinwerfermaske nach oben schwenken. – Schrauben montieren und festziehen. Vorgabe Schraube Scheinwerfermaske 11 Nm 101908-10 – Spreitznieten beidseitig montieren. – Funktion der Beleuchtung kontrollieren. 101907-10...
- Seite 127 ELEKTRIK 14.7 Begrenzungslichtlampe wechseln Hinweis Schaden am Reflektor Verringerte Leuchtstärke. – Fett am Glaskolben der Lampe verdampft durch die Hitze und setzt sich am Reflektor fest. Glaskolben vor der Montage reinigen und fettfrei halten. Vorarbeit – Alle Stromverbraucher ausschalten und Motor abstellen. Hauptarbeit –...
- Seite 128 ELEKTRIK – Schrauben entfernen. – Abdeckung abnehmen. B00762-10 – Fassung mit Lampe aus dem Gehäuse ziehen. – Lampe entfernen. – Neue Lampe in der Fassung positionieren. Begrenzungslicht (W5W / Sockel W2,1x9,5d) ( S. 164) – Fassung mit Lampe im Gehäuse positionieren. B00763-10...
- Seite 129 ELEKTRIK – Abdeckung positionieren. – Schrauben montieren und festziehen. B00762-10 – Scheinwerfermaske nach oben schwenken. – Schrauben montieren und festziehen. Vorgabe Schraube Scheinwerfermaske 11 Nm 307324-10 – Spreitznieten beidseitig montieren. – Funktion der Beleuchtung kontrollieren. 101907-10...
- Seite 130 ELEKTRIK 14.8 Scheinwerfereinstellung kontrollieren – Fahrzeug auf einer waagrechten Fläche vor einer hellen Mauer abstellen und in Höhe 0 0 A der Scheinwerfermitte eine Markierung anbringen. – Eine weitere Markierung mit dem Abstand unterhalb der ersten Markierung anbrin- gen. Vorgabe 0 0 B Abstand 5 cm...
- Seite 131 ELEKTRIK 14.9 Scheinwerferleuchtweite einstellen Hauptarbeit – Spreitznieten entfernen. 101907-10 – Schrauben entfernen. – Scheinwerfermaske leicht anheben und nach vorne schwenken. 101908-10...
- Seite 132 ELEKTRIK – Durch Drehen der Schraube die Leuchtweite des Scheinwerfers einstellen. Vorgabe Die Hell-Dunkelgrenze muss beim einsatzfertigen Motorrad mit Fahrer, eventuellem Gepäck und Beifahrer, genau auf der unteren Markierung (angebracht bei: Schein- werfereinstellung kontrollieren) liegen. Info Drehen im Uhrzeigersinn reduziert die Leuchtweite, Drehen gegen den Uhrzei- gersinn erhöht die Leuchtweite.
- Seite 133 ELEKTRIK Nacharbeit – Scheinwerfereinstellung kontrollieren. ( S. 128)
- Seite 134 KÜHLSYSTEM 15.1 Kühlsystem Durch die Wasserpumpe im Motor ist ein Zwangsumlauf der Kühlflüssigkeit gegeben. Der bei Erwärmung entstehende Druck im Kühlsystem wird durch ein Ventil im Kühlerver- schluss geregelt. Durch die Wärmeausdehnung wird der überschüssige Teil der Kühlflüs- sigkeit in den Ausgleichsbehälter geleitet.
- Seite 135 KÜHLSYSTEM Die Kühlung erfolgt durch den Fahrtwind und einen Kühlerlüfter , der über einen Ther- moschalter gesteuert wird. Je niedriger die Geschwindigkeit, desto geringer die Kühlwirkung. Ebenso verringern schmutzige Kühlrippen die Kühlwirkung. 101922-10 15.2 Frostschutz und Kühlflüssigkeitsstand kontrollieren Warnung Verbrühungsgefahr Kühlflüssigkeit wird beim Betrieb des Motorrades sehr heiß und steht unter Druck. –...
- Seite 136 KÜHLSYSTEM Warnung Vergiftungsgefahr Kühlflüssigkeit ist giftig und gesundheitsschädlich. – Kühlflüssigkeit nicht mit Haut, Augen und Kleidung in Berührung bringen. Bei Augenkontakt sofort mit Wasser spülen und einen Arzt aufsuchen. Kontaminierte Hautstellen sofort mit Wasser und Seife reinigen. Wurde Kühlflüssigkeit verschluckt sofort einen Arzt aufsuchen.
- Seite 137 KÜHLSYSTEM – Kühlerverschluss abnehmen. – Frostschutz der Kühlflüssigkeit kontrollieren. −25… −45 °C » Wenn der Frostschutz der Kühlflüssigkeit nicht mit Vorgabe übereinstimmt: – Frostschutz der Kühlflüssigkeit korrigieren. – Kühlflüssigkeitsstand im Kühler kontrollieren. Der Kühler muss vollständig gefüllt sein. 101911-10 » Wenn der Kühlflüssigkeitsstand nicht mit Vorgabe übereinstimmt: –...
- Seite 138 KÜHLSYSTEM Warnung Vergiftungsgefahr Kühlflüssigkeit ist giftig und gesundheitsschädlich. – Kühlflüssigkeit nicht mit Haut, Augen und Kleidung in Berührung bringen. Bei Augenkontakt sofort mit Wasser spülen und einen Arzt aufsuchen. Kontaminierte Hautstellen sofort mit Wasser und Seife reinigen. Wurde Kühlflüssigkeit verschluckt sofort einen Arzt aufsuchen.
- Seite 139 KÜHLSYSTEM – Kühlerverschluss abnehmen und Kühlflüssigkeitsstand im Kühler kontrollieren. Der Kühler muss vollständig gefüllt sein. » Wenn der Kühlflüssigkeitsstand nicht mit Vorgabe übereinstimmt: – Kühlflüssigkeitsstand korrigieren und Ursache des Verlustes feststellen. Alternativ 1 Kühlflüssigkeit ( S. 170) Alternativ 2 101911-10 Kühlflüssigkeit (gebrauchsfertig gemischt) ( S.
- Seite 140 KÜHLSYSTEM Bedingung Motor ist kalt. Vorarbeit – Bugspoiler ausbauen. ( S. 90) Hauptarbeit – Motorrad senkrecht stellen. – Geeignetes Gefäß unter den Motor bereitstellen. – Schraube entfernen. – Kühlerverschluss abnehmen. – Kühlflüssigkeit vollständig ablaufen lassen. – Schraube mit neuem Dichtring montieren und festziehen. Vorgabe 101912-10 Verschlussschraube Ablassbohrung der...
- Seite 141 KÜHLSYSTEM – Kühlerverschluss entfernen. 101911-11 – Entlüftungsschraube 3 Umdrehungen öffnen. – Fahrzeug leicht nach rechts neigen. – Kühlflüssigkeit einfüllen, bis diese blasenfrei an der Entlüftungsschraube austritt und Entlüftungsschraube sofort festziehen. Alternativ 1 Kühlflüssigkeit ( S. 170) Alternativ 2 Kühlflüssigkeit (gebrauchsfertig gemischt) ( S.
- Seite 142 KÜHLSYSTEM – Motor starten und warmlaufen lassen. – Motor abstellen und abkühlen lassen. – Nach dem Abkühlen nochmals den Kühlflüssigkeitsstand im Kühler kontrollieren und nötigenfalls Kühlflüssigkeit nachfüllen. – Verschluss vom Ausgleichsbehälter entfernen und Kühlflüssigkeitsstand bis zur MAX Markierung auffüllen. – Verschluss vom Ausgleichsbehälter montieren.
- Seite 143 MOTOR ABSTIMMEN 16.1 Gasbowdenzugspiel kontrollieren – Gasdrehgriff auf Leichtgängigkeit kontrollieren. – Lenker in Geradeausstellung bringen. Gasdrehgriff leicht hin und her bewegen und das Gasbowdenzugspiel ermitteln. Gasbowdenzugspiel 3… 5 mm » Wenn das Gasbowdenzugspiel nicht mit der Vorgabe übereinstimmt: – Gasbowdenzugspiel einstellen. S.
- Seite 144 MOTOR ABSTIMMEN 16.2 Gasbowdenzugspiel einstellen – Lenker in Geradeausstellung bringen. – Manschette zurückschieben. – Kontermutter lösen. – Gasbowdenzugspiel mit der Einstellschraube einstellen. Vorgabe Gasbowdenzugspiel 3… 5 mm – Kontermutter festziehen. – Manschette aufschieben. B00728-10 16.3 Kupplungshebelspiel kontrollieren – Kupplungshebel auf Leichtgängigkeit kontrollieren. –...
- Seite 145 MOTOR ABSTIMMEN » Wenn sich das Kupplungshebelspiel ändert: – Verlegung des Kupplungsbowdenzugs kontrollieren. 16.4 Kupplungsbowdenzugspiel einstellen – Lenker in Geradeausstellung bringen. – Manschette zurückschieben. – Kontermutter lösen. – Kupplungshebelspiel mit der Einstellschraube einstellen. Vorgabe Kupplungshebelspiel 1… 3 mm – Kontermutter festziehen.
- Seite 146 SERVICEARBEITEN MOTOR 17.1 Motorölstand kontrollieren Bedingung Motor ist betriebswarm. Vorarbeit – Motorrad auf einer waagrechten Fläche senkrecht stellen. Hauptarbeit – Motorölstand kontrollieren. Info Nach dem Abstellen des Motors eine Minute warten und erst dann kontrollieren. Das Motoröl muss zwischen Unter- und Oberkante des Schauglases stehen. »...
- Seite 147 SERVICEARBEITEN MOTOR Info Das Motoröl ist bei betriebswarmem Motor abzulassen. Vorarbeit – Bugspoiler ausbauen. ( S. 90) – Motorrad auf waagrechter Fläche am Seitenständer abstellen. Hauptarbeit – Geeignetes Gefäß unter den Motor bereitstellen. – Ölablassschraube mit O-Ring entfernen. – Ölsieb mit O-Ring entfernen.
- Seite 148 SERVICEARBEITEN MOTOR – Schrauben entfernen. Ölfilterdeckel mit O-Ring abnehmen. – Ölfilter aus dem Ölfiltergehäuse ziehen. Seegerringzange verkehrt (51012011000) – Motoröl vollständig ablaufen lassen. – Teile und Dichtfläche gründlich reinigen. 101918-10 – Ölfilter einsetzen. – O-Ring des Ölfilterdeckels ölen. Ölfilterdeckel montieren. –...
- Seite 149 SERVICEARBEITEN MOTOR Gefahr Vergiftungsgefahr Abgase sind giftig und können zu Bewusstlosigkeit und/oder zum Tode führen. – Beim Betrieb des Motors stets für ausreichende Belüftung sorgen, Motor nicht in einem geschlossenen Raum starten oder laufen lassen ohne eine geeignete Absauganlage. – Motor starten und auf Dichtheit kontrollieren. Nacharbeit –...
- Seite 150 SERVICEARBEITEN MOTOR Gefahr Vergiftungsgefahr Abgase sind giftig und können zu Bewusstlosigkeit und/oder zum Tode führen. – Beim Betrieb des Motors stets für ausreichende Belüftung sorgen, Motor nicht in einem geschlossenen Raum starten oder laufen lassen ohne eine geeignete Absauganlage. – Motor starten und auf Dichtheit kontrollieren. Nacharbeit –...
- Seite 151 REINIGUNG, PFLEGE 18.1 Motorrad reinigen Hinweis Materialschaden Beschädigung und Zerstörung von Bauteilen durch Hochdruckreiniger. – Beim Reinigen des Fahrzeuges mit einem Hochdruckreiniger, den Wasserstrahl nicht direkt auf elektrische Bauteile, Stecker, Bowden- züge, Lager usw. richten. Einen Mindestabstand von 60 cm zwischen der Düse des Hochdruckreinigers und dem Bauteil einhalten. Zu hoher Druck kann Störungen verursachen bzw.
- Seite 152 REINIGUNG, PFLEGE Info Warmes Wasser, dem ein handelsüblicher Motorradreiniger zugesetzt ist und einen weichen Schwamm verwenden. Motorradreiniger nie auf das trockene Fahrzeug auftragen, vorher immer mit Wasser abspülen. Wurde das Fahrzeug im Streusalz betrieben, ist es mit kaltem Wasser zu reini- gen.
- Seite 153 REINIGUNG, PFLEGE Reinigungs- und Konservierungsmittel für Metall und Gummi ( S. 174) – Alle lackierten Teile mit einem milden Lackpflegemittel behandeln. Hochglanz-Politur für Lacke ( S. 173) – Alle Kunststoffteile und pulverbeschichteten Teile mit einem milden Reinigungs- und Pflegemittel behandeln. Reiniger und Politur für glänzende und matte Lacke, Metall- und Kunststoffflächen S.
- Seite 154 REINIGUNG, PFLEGE – Motorrad reinigen. ( S. 149) – Bremsen reinigen. Info Nach JEDEM Fahrtende auf gesalzenen Straßen sind die Bremszangen und Bremsbeläge, im abgekühlten und eingebauten Zustand, gründlich mit kaltem Wasser zu reinigen und gut zu trocknen. Nach Fahrten auf gesalzenen Straßen ist das Motorrad gründlich mit kaltem Wasser zu reinigen und gut zu trocknen.
- Seite 155 Batterie laden. S. 115) Vorgabe Lagertemperatur der Batterie ohne 0… 35 °C direkte Sonneneinstrahlung – Fahrzeug an einem trockenen Lagerplatz, der keinen großen Temperaturschwankungen unterliegt, abstellen. Info KTM empfiehlt, das Motorrad aufzuheben. – Motorrad mit Hebevorrichtung hinten aufheben. ( S. 76)
- Seite 156 LAGERUNG – Motorrad mit Hebevorrichtung vorne aufheben. ( S. 77) – Das Motorrad mit einer luftdurchlässigen Plane oder Decke abdecken. Info Luftundurchlässige Materialien sollten keinesfalls verwendet werden, da Feuch- tigkeit nicht entweichen kann und dadurch Korrosion entsteht. Es ist sehr schlecht, den Motor des stillgelegten Motorrades kurzzeitig laufen zu lassen.
- Seite 157 – Motor dreht durch, springt aber nicht Bedienungsfehler Arbeitsschritte zum Startvorgang durchführen. S. 61) – Fehler im Kraftstoffeinspritzsystem Fehlerspeicher mit KTM‑Diagnosetool ausle- sen. – Motor hat zu wenig Leistung Luftfilter stark verschmutzt Luftfilter wechseln. – Kraftstofffilter stark verschmutzt Kraftstoffdruck kontrollieren.
- Seite 158 Mögliche Ursache Maßnahme – Motor wird übermäßig heiß Defekt am Kühlerlüftersystem Kühlerlüftersystem kontrollieren. – Motordiagnosewarnlampe (MIL) leuch- Fehler im Kraftstoffeinspritzsystem Fehlerspeicher mit KTM‑Diagnosetool ausle- tet rot sen. – Motor geht während der Fahrt aus Kraftstoffmangel Kraftstoff tanken. ( S. 70) –...
- Seite 159 FEHLERSUCHE Fehler Mögliche Ursache Maßnahme – Batterie entladen Batterie wird vom Generator nicht gela- Ladespannung kontrollieren. – Ruhestrom kontrollieren. – Kombiinstrument zeigt nichts im Dis- Sicherung 8 durchgeschmolzen Sicherungen der einzelnen Stromverbraucher play an wechseln. ( S. 120) – Uhrzeit einstellen. ( S.
- Seite 160 TECHNISCHE DATEN 21.1 Motor Bauart 1-Zylinder 4-Takt Otto-Motor, flüssigkeitsgekühlt Hubraum 375 cm³ 60 mm Bohrung 89 mm Verdichtung 12,8:1 Steuerung DOHC, 4 Ventile über Schlepphebel gesteuert, Antrieb über Kette Ventildurchmesser Einlass 36 mm Ventildurchmesser Auslass 29 mm Ventilspiel Einlass kalt 0,08…...
- Seite 161 TECHNISCHE DATEN 5. Gang 23:22 6. Gang 25:21 Gemischaufbereitung elektronisch gesteuerte Kraftstoffeinspritzung Zündanlage kontaktlos gesteuerte vollelektronische Zündanlage mit digitaler Zündverstellung Generator 12 V, 238 W Zündkerze BOSCH VR 5 NE Elektrodenabstand Zündkerze 0,8 mm Kühlung Flüssigkeitskühlung, permanente Umwälzung der Kühlflüssigkeit durch Wasserpumpe Leerlaufdrehzahl 1.550…...
- Seite 162 TECHNISCHE DATEN – Schraube Entriegelung für Steuerketten- 10 Nm spanner – Schraube Generatordeckel 12 Nm Loctite ® 243™ Schraube Halteblech Freilaufzahnrad 12 Nm Schraube Halteblech Wellendichtring 11 Nm Loctite ® 243™ Kupplungsdeckel Schraube Kettenausfallschutz 11 Nm Loctite ® 243™ – Schraube Kupplungsdeckel 12 Nm –...
- Seite 163 TECHNISCHE DATEN – Verschlussschraube Ablassbohrung der 8 Nm Wasserpumpe – Mutter Auspuffflansch 22 Nm Loctite ® 243™ Schraube Ausgleichswellenzahnrad 20 Nm Schraube Rückholfeder Schaltautomat 12 Nm Loctite ® 243™ – Stiftschraube Auspuffflansch 22 Nm – Verschlussschraube 12 Nm – Schraube Pleuellager M8x1 34 Nm –...
- Seite 164 TECHNISCHE DATEN Mutter Ausgleichswellenzahnrad M28x1,5 60 Nm Loctite ® 243™ 21.3 Füllmengen 21.3.1 Motoröl Motoröl 1,6 l Motoröl (SAE 15W/50) ( S. 171) 21.3.2 Kühlflüssigkeit Kühlflüssigkeit 1,1 l Kühlflüssigkeit ( S. 170) Kühlflüssigkeit (gebrauchsfertig gemischt) ( S. 171) 21.3.3 Kraftstoff Kraftstofftankinhalt gesamt ca.
- Seite 165 TECHNISCHE DATEN vorne 150 mm hinten 150 mm Bremsscheiben - Durchmesser vorne 300 mm hinten 230 mm Bremsscheiben - Verschleißgrenze vorne 3,6 mm hinten 3,6 mm Reifenluftdruck Solo vorne 2,0 bar hinten 2,0 bar Reifenluftdruck mit Beifahrer / volle Nutzlast vorne 2,0 bar hinten...
- Seite 166 12 V Instrumentenbeleuchtung und Kontrolllam- Blinker Brems-/Rücklicht Kennzeichenbeleuchtung 21.6 Reifen Reifen vorne Reifen hinten 110/70 ZR 17 M/C 54W TL 150/70 ZR 17 M/C 66W TL Metzeler SPORTEC MS Metzeler SPORTEC MS Weitere Informationen finden Sie im Bereich Service unter: http://www.ktm.com...
- Seite 167 TECHNISCHE DATEN 21.7 Gabel Gabelartikelnummer 90101000044 Gabel WP Suspension Gabellänge 736 mm Gabelöl 450 ml Gabelöl (SAE 5) ( S. 170) 21.8 Federbein Federbeinartikelnummer 90204010000 WP Suspension Federbein Federvorspannung Standard 3 Klicks volle Nutzlast 10 Klicks Statischer Durchhang 15 mm Fahrtdurchhang 50…...
- Seite 168 TECHNISCHE DATEN – Restliche Schrauben Fahrgestell 5 Nm – Schraube ABS Schlauchklemme 8 Nm Schraube Auslegerabdeckung unten 5 Nm Loctite ® 243™ Loctite ® 243™ Schraube Bremsflüssigkeitsbehälter der 6 Nm Hinterradbremse Schraube Bremsleitungshalter hinten 8 Nm Loctite ® 243™ – Schraube Kennzeichenträger 11 Nm –...
- Seite 169 TECHNISCHE DATEN – Schraube Halter Raddrehzahlgeber 8 Nm – Schraube Halter Scheinwerfer 11 Nm – Schraube Halter Spannungsregler 15 Nm – Schraube Heckunterteil 11 Nm Schraube Kabelhalter Seitenständer- 9 Nm Loctite ® 243™ schalter – Schraube Kennzeichenträger 14 Nm Schraube Kettengleitschutz 9 Nm Loctite ®...
- Seite 170 TECHNISCHE DATEN Schraube Fußbremshebel 15 Nm Loctite ® 243™ Schraube Fußrastenträger hinten 26 Nm Loctite ® 243™ – Schraube Gabelbrücke oben 11 Nm – Schraube Gabelbrücke unten 15 Nm – Schraube Gabelfaust 15 Nm – Schraube Haltegriff 31 Nm – Schraube Hupe 6 Nm –...
- Seite 171 TECHNISCHE DATEN – Mutter Schwingarmbolzen M14x1,5 140 Nm – Mutter Steckachse hinten M14x1,5 60 Nm – Schraube Steuerkopf oben M16x1,5 52 Nm – Einstellring Schwingarmlagerung M22x1 Spielfrei anziehen – Mutter Steuerkopf M30x1 1. Stufe 50 Nm 2.Stufe (lösen, gegen den Uhrzeigersinn) 2 Umdrehungen 3.Stufe...
- Seite 172 Bremsflüssigkeit DOT 4 / DOT 5.1 nach – Vorgabe – Verwenden Sie nur Bremsflüssigkeit, welche der angegebenen Norm entspricht (siehe Angaben auf dem Behälter) und die entspre- chenden Eigenschaften besitzt. KTM empfiehlt Castrol und Motorex ® Produkte. Lieferant Castrol –...
- Seite 173 S. 176) – SAE ( S. 176) (SAE 15W/50) Vorgabe – Verwenden Sie nur Motoröle, welche den angegebenen Normen entsprechen (siehe Angaben auf dem Behälter) und die entsprechen- den Eigenschaften besitzen. KTM empfiehlt Motorex ® Produkte. teilsynthetisches Motoröl Lieferant Motorex ®...
- Seite 174 BETRIEBSSTOFFE Vorgabe – Verwenden Sie nur bleifreien Superkraftstoff, welcher der angegebenen Norm entspricht oder gleichwertig ist. – Ein Anteil von bis zu 10 % Ethanol (E10 Kraftstoff) ist dabei unbedenklich. Info Verwenden Sie keinen Kraftstoff aus Methanol (z. B. M15, M85, M100) oder mit einem Anteil von mehr als 10 % Ethanol (z.
- Seite 175 HILFSSTOFFE Hochglanz-Politur für Lacke Vorgabe – KTM empfiehlt Motorex ® Produkte. Lieferant Motorex ® – Moto Polish Kettenreinigungsmittel Vorgabe – KTM empfiehlt Motorex ® Produkte. Lieferant Motorex ® – Chain Clean Kettenspray Onroad Vorgabe – KTM empfiehlt Motorex ® Produkte.
- Seite 176 HILFSSTOFFE Langzeitfett Vorgabe – KTM empfiehlt Motorex ® Produkte. Lieferant Motorex ® – Bike Grease 2000 Motorradreiniger Vorgabe – KTM empfiehlt Motorex ® Produkte. Lieferant Motorex ® – Moto Clean 900 Reiniger und Politur für glänzende und matte Lacke, Metall- und Kunststoffflächen Vorgabe –...
- Seite 177 HILFSSTOFFE Universal Ölspray Vorgabe – KTM empfiehlt Motorex ® Produkte. Lieferant Motorex ® – Joker 440 Synthetic...
- Seite 178 NORMEN Die SAE-Viskositätsklassen wurden von der Society of Automotive Engineers festgelegt und dienen der Einteilung der Öle nach ihrer Visko- sität. Die Viskosität beschreibt nur eine Eigenschaft eines Öls und enthält keinerlei Aussage zur Qualität. JASO T903 MA Unterschiedliche technische Entwicklungsrichtungen erforderten eine eigene Spezifikation für 4-Takt Motorräder - die JASO T903 MA Norm.
