Loch unten im Inneren Motorfach bohren; befestigen Sie
ihn dann endgültig mit 1 Schraube und U-Scheibe.
11. Verbinden Sie ein Rohr (Rohr und Klammern zur
Befestigung sind im Lieferumfang nicht enthalten und
müssen zusätzlich erstanden werden) zur Abluftführung
mit dem Verbindungsring über der Abluftmotor-Einheit.
Das andere Ende des Rohrs muss mit einer Vorrichtung
zur Entlüftung nach Außen angeschlossen werden, wenn
die Dunstabzugshaube im Abluftbetrieb betrieben wird
oder an das Lenkblech F, wenn die Dunstabzugshaube
im Umluftbetrieb betrieben wird.
12. Führen Sie die Stromverbindung durch.
13. Bringen Sie die Kamine an und befestigen Sie sie mit
zwei Schrauben (20a) am Stützbügel der Kamine „G"
(20b).
14. Lassen
Sie
den
hinunterrutschen, so dass er den Motorblock verdeckt
und bis er sich in der dafür vorgesehenen Position über
der Dunstabzugshaube befindet.
15. Bringen Sie die beiden seitlichen Verkleidungen an –
einrastende Befestigung – diese beiden Teile sind nicht
untereinander austauschbar.
Bringen Sie den Rahmen des Kohlefilters wieder an, setzen
Sie den/die Fettfilter wieder ein und überprüfen Sie die
Funktionstüchtigkeit der Dunstabzugshaube.
Beschreibung der Dunstabzugshaube -
1. Bedienfeld
2. Fettfilter
3. Griff zum Aushaken des Fettfilters
4. Halogenlampe
5. Dunstschirm
6. Teleskopkamin
7. Luftaustritt (nur bei Umluftbetrieb)
Betrieb
Einschalten der Küchenhaube

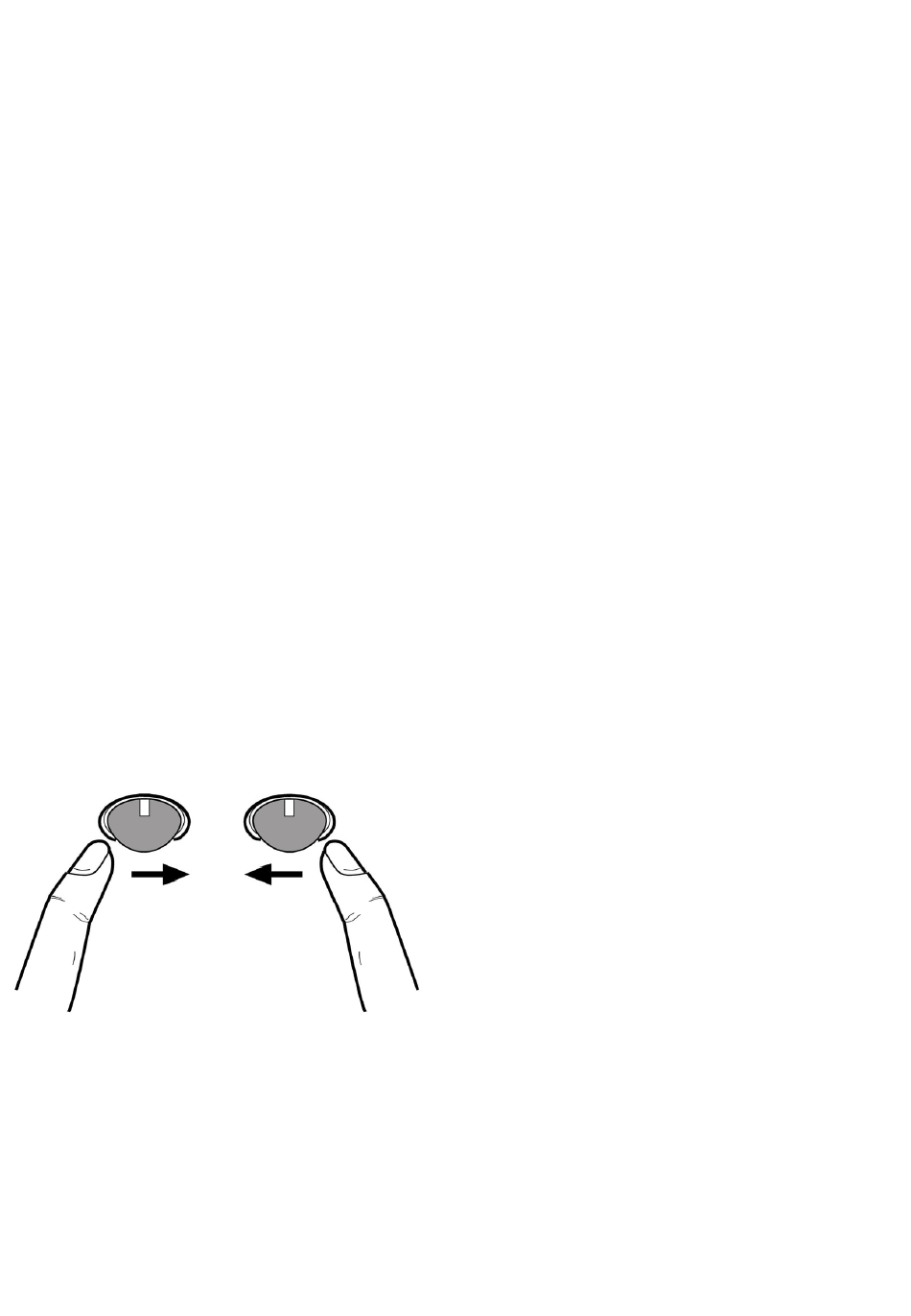

Der 'Control ball' ist ein Kippschalter.
Wenn der 'Control ball' wiederholt nach rechts gedrückt wird,
schaltet sich die Küchenhaube zunächst ein, dann werden die
unterschiedlichen Saugstärken bis hin zur Intensivsaugstärke
eingestellt; bei nochmaligem Drücken nach rechts wird das
Gerät ausgeschaltet.
Einschalten der Beleuchtung
Wenn der 'Control ball' nach links gedrückt wird, schaltet sich
die Beleuchtung ein, um die Beleuchtung auszuschalten muss
der 'Control ball' wiederum nach links gedrückt werden.
unteren
Teil
des
Kamins
Bild 1
Wartung
Reinigung
Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem
Neutralreiniger
getränktes
WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG
VERWENDEN! Keine Produkte verwenden, die Scheuermittel
enthalten. KEINEN ALKOHOL VERWENDEN!
Fettfilter -
Bild 2
Dieser muss einmal monatlich gewaschen werden (oder wenn
das Sättigungsanzeigesystem der Filter – sofern bei dem
jeweiligen Modell vorgesehen – dies anzeigt). Das kann mit
einem milden Waschmittel von Hand, oder in der
Spülmaschine
bei
Kurzspülgang erfolgen. Der Metallfettfilter kann bei der
Reinigung in der Spülmaschine verfärben, was seine
Filtermerkmale jedoch in keiner Weise beeinträchtigt.
Zwecks Demontage der Fettfilter B den Aushakgriff ziehen.
Aktivkohlefilter (nur bei der Umluftversion) -
Dieser Filter bindet die unangenehmen Gerüche, die beim
Kochen entstehen.
Der Aktivkohlefilter wird alle zwei Monate (oder wenn das
Sättigungsanzeigesystem der Filter – sofern bei dem
jeweiligen Modell vorgesehen – dies anzeigt) in warmem
Wasser und geeigneten Waschmitteln oder in der
Spülmaschine bei 65°C gewaschen (in diesem Fall den
vollständigen Spülzyklus – ohne weiteres Geschirr -
einschalten). Das überschüssige Wasser entfernen, ohne
dabei den Filter zu beschädigen; danach das Vlies aus dem
Plastikrahmen entfernen und dieses bei 100° für 10 Minuten
in den Ofen legen, um es vollständig zu trocknen. Das Vlies
muss alle 3 Jahre ausgewechselt werden und weiterhin jedes
Mal dann, wenn es beschädigt ist.
Das Gestell, das den Filter trägt, abnehmen, dafür die Knäufe
(g), die es an der Haube befestigen, um 90° drehen. Das
Kohlekissen (i) in den Rahmen (h) schieben und alles wieder
an entsprechender Stelle (j) montieren.
Es besteht die Möglichkeit einen traditionellen Kohlefilter zu
benutzen, welcher weder gewaschen noch regeneriert werden
kann. Dieser Kohlefilter muss alle 3 bis 4 Monate gewechselt
werden.
Das Kohlefiltergestell und der Filter sind
zusammengeschweißt, das eventuell mit der Haube
mitgelieferte Gestell ist daher nicht zu verwenden.
Der Kohlefilter wird in die Dunstabzugshaube eingesetzt und
mit den vorgesehenen 2 Plastikschrauben befestigt.
Ersetzen der Lampen
Die Haube ist mit einem auf der Leuchtdiodentechnologie
basierten Beleuchtungssystem ausgestattet.
Die LEDs ermöglichen eine optimale Beleuchtung der
Kochfläche. Sie haben die zehnfache Lebensdauer,
verglichen mit herkömmlichen Lampen, und bieten eine
Energieersparnis bis zu 90%.
Um die LEDs mit neuen zu ersetzen, setzen Sie sich bitte mit
dem Kundendienst in Verbindung.
17
Tuch
verwenden.
niedriger
Temperatur
KEINE
und
einem
Bild 3
