laikiklio keturiais varžtais.
4.
Patikrinkite, kad virtuvės kampo, kuriame numatoma
įrengti gaubtą, kairioji ir dešinioji sienos būtų tiksliai
statmenos, priešingu atveju naudokite kampinius profilius
šiuo būdu:
pridėkite kampinius profilius prie dešiniosios ir kairiosios
sienų.
Pastaba: kampinių profilių apatinė dalis turi sutapti su
sienoje nubrėžtų apatinių linijų pora, be to, abi turi sutapti
su sienos kampu, formuodamos ištisą nepertraukiamą
rėmelį iš dešinės į kairę.
Pažymėkite ir išgręžkite šešias angas, įdėkite šešis
plastikinius kaiščius ir pritvirtinkite kampines plokšteles
prie sienos šešiais varžtais ir poveržlėmis.
5.
Pritvirtinkite židinių atraminę plokštelę „G" prie sienos,
kuri susijungia su lubomis, taip, kad jos dešinioji ir kairioji
pusės būtų išdėstytos vienodu atstumu nuo sienos
kampo, naudokite židinių atraminę plokštelę kaip gręžimo
schemą – pažymėkite pieštuku ir išgręžkite keturias
angas, įdėkite keturis plastikinius kaiščius.
Ištraukiamoji versija / filtruojamoji versija: pritvirtinkite
židinių atraminę plokštelę prie sienos keturiais varžtais.
Tik filtruojamoji versija: sureguliuokite deflektoriaus F
išsiplėtimą, atsižvelgdami į židinių atraminės plokštelės G
plotį, pritvirtinkite antgalius dviem varžtais ir pritvirtinkite
deflektorių prie židinių atraminės plokštelės G keturiais
varžtais.
6.
Pakabinkite gaubtą ant apatinės atraminės plokštelės.
7.
a.-b. Pritvirtinkite gaubto apatinę dalį prie ištraukiamojo
įtaiso.
c. Pritvirtinkite gaubto apatinę dalį prie ištraukiamojo
įtaiso šešiais varžtais.
Dėmesio! Gaubtas dar nėra galutinai pritvirtintas prie
sienos, todėl visus žemiau aprašytus veiksmus atlikite
labai atsargiai, kad gaubtas nenušoktų nuo atraminio
laikilio ir nepadarytų žalos žmonėms ar daiktams.
8.
Atlikite elektros sujungimus tarp dviejų dalių.
9.
Sureguliuokite gaubto atstumą nuo sienos ir gaubto
horizontalumą, naudodami du reguliavimo varžtus,
esančius gaubto kabliuose.
Jeigu buvo įrengtos kampinės plokštelės (kai
virtuvės
kampas
įsitikinkite, kad gaubtas yra saugiai pritvirtintas prie
kampinių plokštelių.
Jeigu kampinės plokštelės nebuvo įrengtos (kai
virtuvės kampas yra visiškai statmenas):
a. įsitikinkite, kad gaubto apatinė dalis yra išdėstyta
tiksliai horizontaliai (jeigu gaubtas įrengtas tinkamai, ši
dalis turi sutapti su žemiausia sienoje nubrėžta
horizontalia linija arba būti lygiagretė jai (žiūrėkite 1
montavimo operaciją).
b. pieštuku pažymėkite du galutinio pritvirtinimo taškus
(dešinįjį ir kairįjį).
c. nuimkite gaubtą ir išgręžkite dvi angas, įdėkite du
plastikinius kaiščius, pakabinkite gaubtą ir galutinai
pritvirtinkite jį dviem varžtais ir poveržlėmis.
10. Galutinai pritvirtinkite variklio bloką prie atraminio laikiklio
– gręžtuvu išgręžkite 3,5 mm skersmens orientacinę
NĖRA
visiškai
statmenas),
angą atraminiame laikiklyje pro angą, esančią variklio
bloko viduje, apatinėje dalyje, po to galutinai pritvirtinkite
vienu varžtu ir poveržle.
11. Prijunkite
dūmų
tvirtinamosios apkabos netiekiami komplekte) prie
jungiamojo žiedo, esančio virš ištraukiamojo variklio
bloko.
Kitas vamzdžio galas turi būti sujungiamas su dūmų
išmetimo į išorę įtaisu, jeigu naudojama ištraukiamoji
gaubto versija, arba prie deflektoriaus F, jeigu naudojama
filtruojamoji gaubto versija.
12. Atlikite elektros sujungimus.
13. Užmaukite židinius ir pritvirtinkite juos viršutinėje dalyje
dviem varžtais (20a) prie židinių atraminės plokštelės
„G" (20b).
14. Pastumkite į apačią apatinę židinio dalį (ištraukiamasis
blokas turi būti visiškai uždengtas), kol jis bus įdėtas į
specialiai tam skirtą vietą, esančią virš gaubto.
15. Uždėkite du šoninius gaubtus (įlaidinis sujungimas), šių
dalių negalima keisti vietomis.
Įdėkite anglies filtro rėmelį ir riebalų filtrą/-us ir įsitikinkite, kad
gaubtas veikia tinkamai.
Gaubto aprašymas
1 pav.
1. Valdymo skydas
2. Nuo riebalų saugantis filtras
3. Nuo riebalų saugančio filtro atkabinimo rankena
4. Halogeninė lempa
5. Garų skydas
6. Teleskopinis garintuvas
7. Oro ištraukimo anga (tik naudojant filtravimo režimu)
Veikimas
Gaubto įjungimas

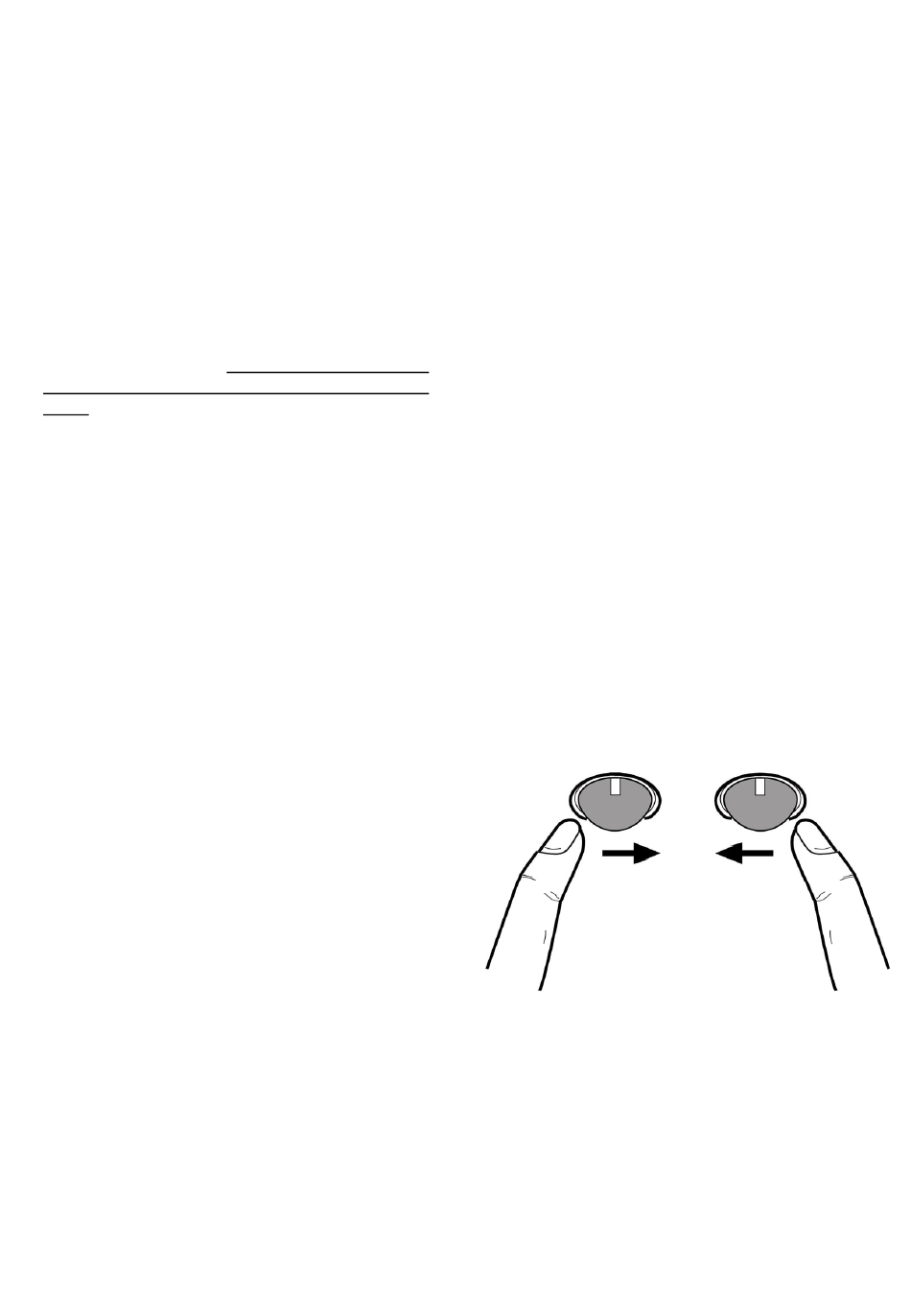

Kontrolės rutuliukas yra gaubto mygtukinis jungiklis.
Kelis kartus paspaudžiant kontrolės rutuliuką į dešinę, gaubtas
įsijungia ir didėja ištraukimo intensyvumas, dar kartą
paspaudžiant į dešinę, gaubtas išsijungia.
Šviesų įjungimas
Paspauskite kontrolės rutuliuką į kairę, paspauskite dar kartą,
norėdami išjungti apšvietimą.
