Konfigurieren mit dem Web Based Management
4.7 Menü "Layer 2"
● Topologieänderungen / Letzte Topologieänderung
Die Angabe für das Gerät nennt die Zahl der Umkonfigurationen aufgrund des Spanning
Tree-Mechanismus seit dem letzten Hochlauf. Für die Root-Bridge wird die Zeitdauer seit
der letzten Umkonfiguration wie folgt angezeigt:
– Sekunden: Zusatz "Sek." hinter der Zahlenangabe
– Minuten: Zusatz "Min." hinter der Zahlenangabe
– Stunden: Zusatz "Std." hinter der Zahlenangabe
● Bridge Hello Time[s] / Root Hello Time[s]
Jede Bridge versendet regelmäßig Konfigurationstelegramme (BPDUs). Der Zeitabstand
zwischen zwei Konfigurationstelegrammen ist die "Hello Time".
Werkseinstellung: 2 Sekunden
● Bridge Forward Delay[s] / Root Forward Delay[s]
Neue Konfigurationsinformationen werden von einer Bridge nicht sofort angewendet,
sondern erst nach dem im Parameter "Forward Delay" festgelegten Zeitraum. So wird
sichergestellt, dass der Betrieb entsprechend der neuen Topologie erst gestartet wird,
wenn alle Bridges die notwendigen Informationen haben.
Werkseinstellung: 15 Sekunden
● Bridge Max Age[s] / Root Max Age[s]
Wenn die BPDU älter ist als das angegebene "Max Age", wird sie verworfen.
Werkseinstellung: 20 Sekunden
● Zähler zurücksetzen
Klicken Sie auf diese Schaltfläche, um die Zähler auf dieser Seite zurückzusetzen.

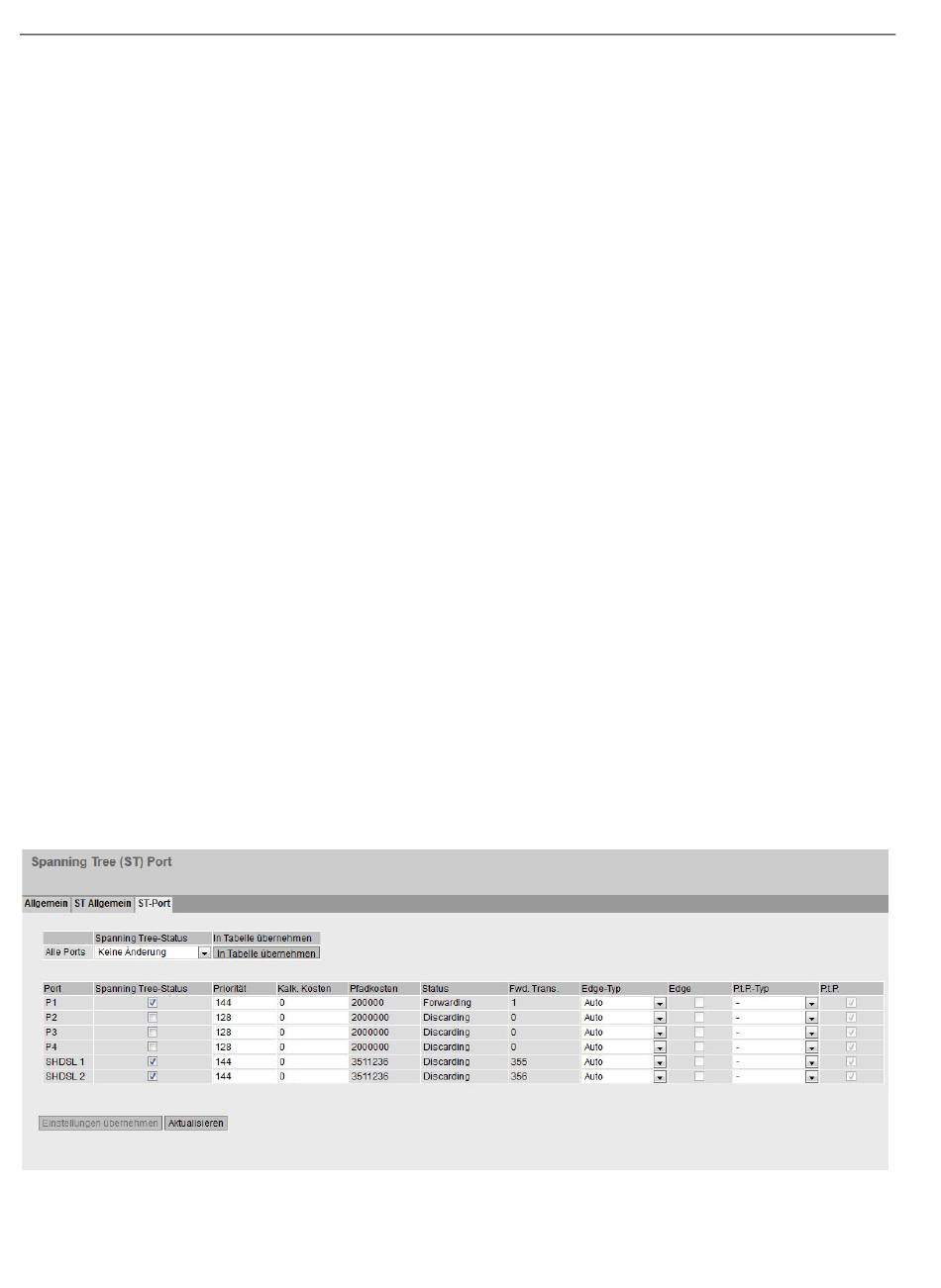

4.7.4.3

ST-Port

In der Tabelle wird beim Aufruf der Seite der aktuelle Stand der Konfiguration der Port-
Parameter angezeigt.
Klicken Sie zur Konfiguration in die entsprechenden Felder der Port-Tabelle.
286
SCALANCE M-800 Web Based Management
Projektierungshandbuch, 07/2018, C79000-G8900-C330-08
