Konfigurieren mit dem Web Based Management
4.4 Menü "Information"

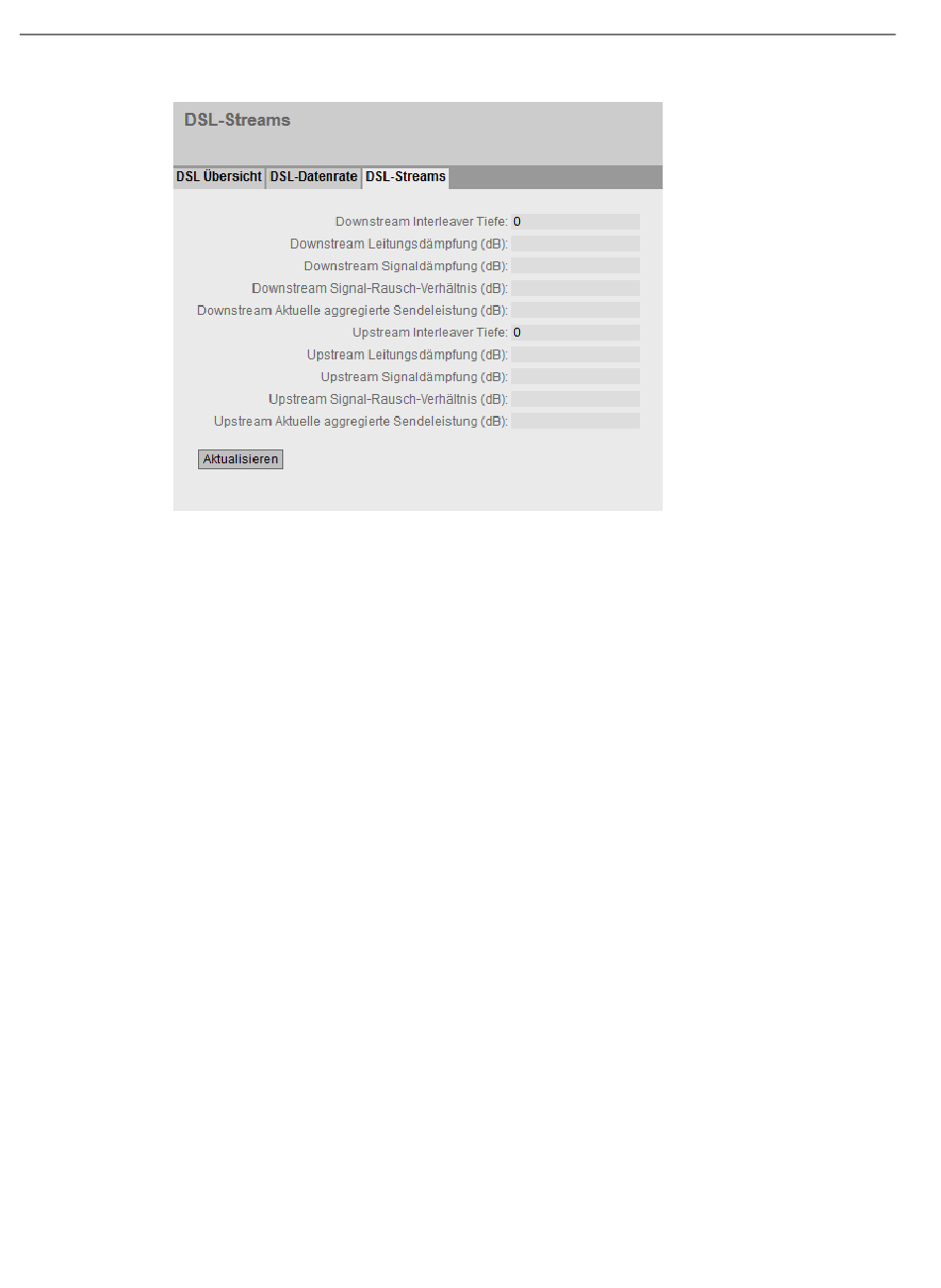

Beschreibung der angezeigten Werte
Für die Empfangsrichtung (Downstream) werden folgende Werte angezeigt:
● Downstream Interleaver-Tiefe
Zeigt an, mit welcher Tiefe die Daten verschachtelt werden. Je höher die Interleaving-
Tiefe, desto länger die Antwortzeit.
● Downstream Leitungsdämpfung [dB]
Zeigt die Leitungsdämpfung an. Die Leitungsdämpfung ist abhängig vom
Leitungsdurchmesser und der Übertragungsfrequenz.
● Downstream Signaldämpfung [dB]
Zeigt die Signaldämpfung an. Je kleiner der Wert, desto besser das Signal.
● Downstream Signal-Rausch-Verhältnis[dB]
Zeigt das Signal-Rausch-Verhältnis an. Je größer der Wert, desto besser das Signal.
● Downstream Aktuell aggregierte Sendeleistung [dB]
Zeigt die aktuelle Sendeleistung an, die im aggregierten Betrieb erreicht wird.
Für die Senderichtung (Upstream) werden folgende Werte angezeigt
● Upstream Interleaver -Tiefe
Zeigt an, mit welcher Tiefe die Daten verschachtelt werden. Je höher die Interleaving-
Tiefe, desto länger die Antwortzeit.
● Upstream Leitungsdämpfung [dB]
Zeigt die Leitungsdämpfung an. Die Leitungsdämpfung ist abhängig vom
Leitungsdurchmesser und der Übertragungsfrequenz.
