4.7.2.2
Port-basiertes VLAN
Verarbeitung empfangener Telegramme

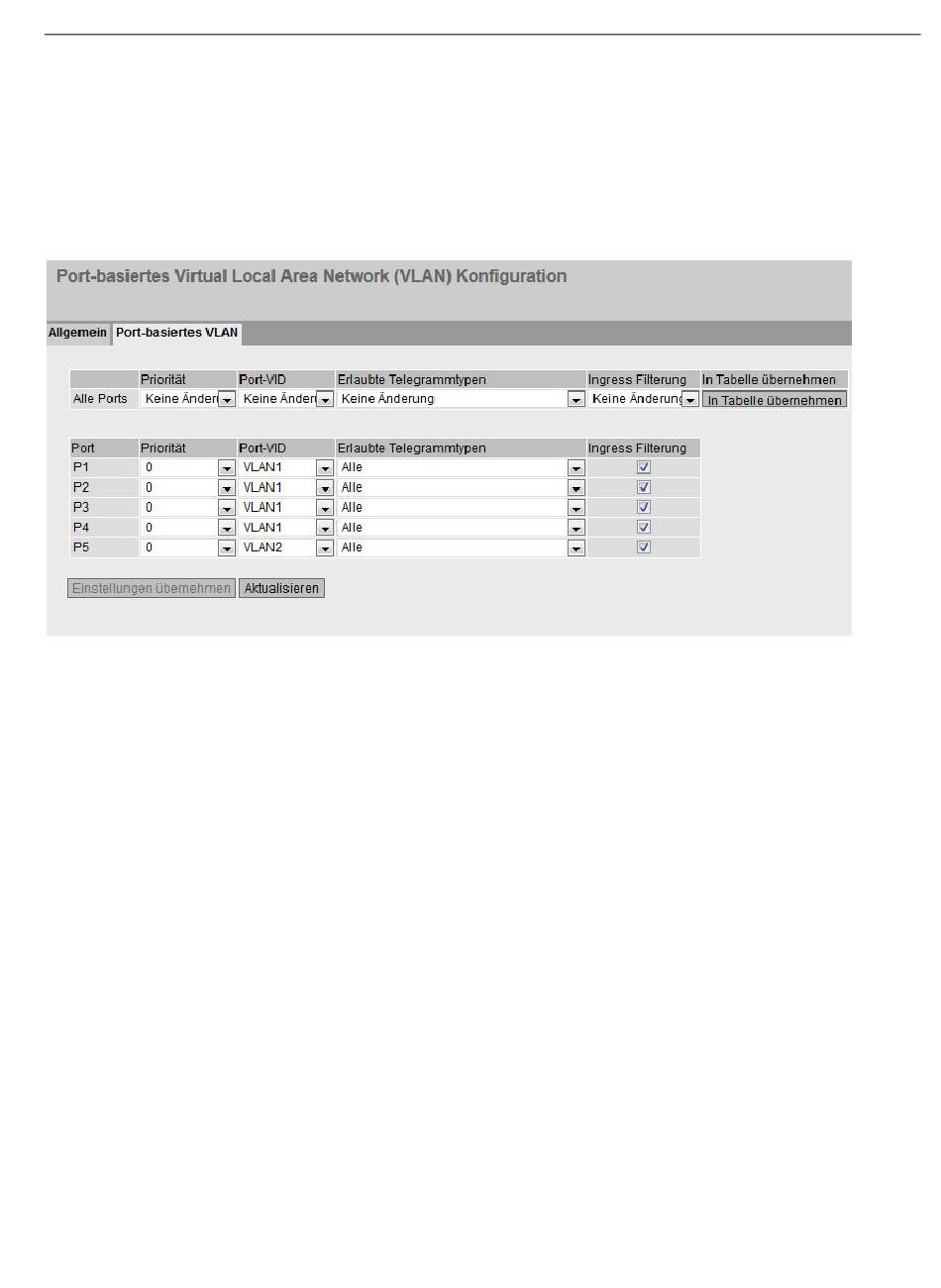

Auf dieser WBM-Seite legen Sie die Konfiguration der Port-Eigenschaften für den
Telegrammempfang fest.
Beschreibung
Die Tabelle 1 gliedert sich in folgende Spalten:
● Alle Ports
Zeigt an, dass die Einstellungen für alle Ports der Tabelle 2 gültig sind.
● Priorität / Port-VID / Erlaubte Telegrammtypen / Ingress-Filterung
Wählen Sie in der Klappliste die Einstellung für alle Ports aus. Wenn "Keine Änderung"
ausgewählt ist, bleiben die Einträge der entsprechenden Spalte in der Tabelle 2
unverändert.
● In Tabelle übernehmen
Wenn Sie auf die Schaltfläche klicken, wird die Einstellung für alle Ports der Tabelle 2
übernommen.
SCALANCE M-800 Web Based Management
Projektierungshandbuch, 07/2018, C79000-G8900-C330-08
Konfigurieren mit dem Web Based Management
4.7 Menü "Layer 2"
281
