4.4.17.2
Spanning Tree
Einleitung

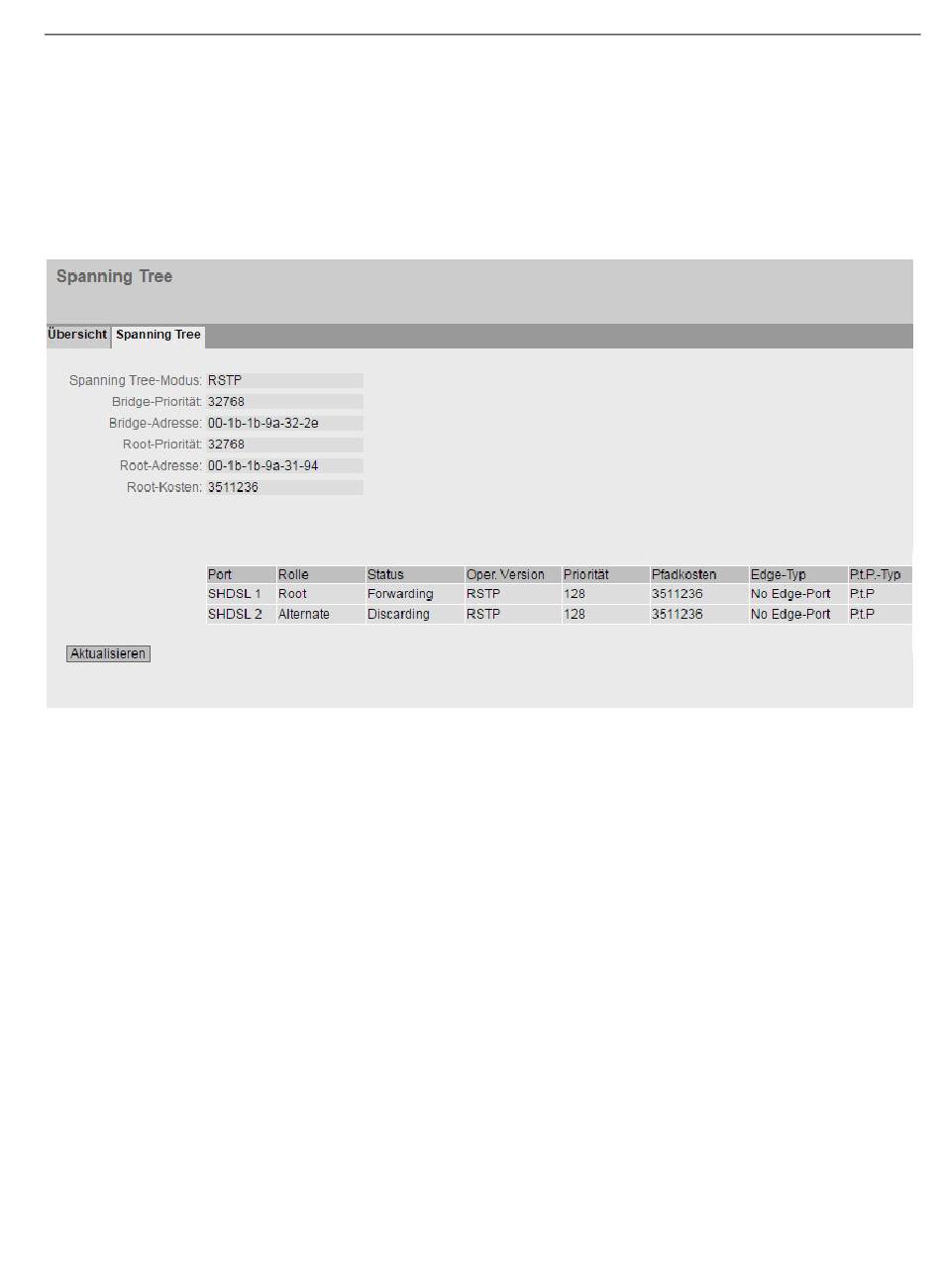

Die Seite zeigt die aktuellen Informationen zu Spanning Tree und die Einstellungen der Root
Bridge an.
Beschreibung der angezeigten Werte
Folgende Felder werden angezeigt:
● Spanning Tree-Modus
Zeigt den eingestellten Modus an. Den Modus legen Sie bei "Layer 2 > Konfiguration"
und bei "Layer 2 > Spanning Tree > Allgemein" fest.
Folgende Werte sind möglich:
– '-'
– RSTP
● Bridge-Priorität / Root-Priorität
Anhand der Bridge-Priorität wird festgelegt, welches Gerät Root Bridge wird. Die Bridge
mit der höchsten Priorität (d. h. dem kleinsten Wert für diesen Parameter) wird Root
Bridge. Wenn in einem Netz mehrere Geräte die gleiche Priorität besitzen, dann wird das
Gerät Root Bridge, dessen MAC-Adresse den niedrigsten Zahlenwert hat. Beide
Parameter, Bridge-Priorität und MAC-Adresse, bilden zusammen die Bridge-Kennung.
Da die Root Bridge alle Wegeänderungen verwaltet, sollte sie wegen der Laufzeit der
Telegramme möglichst zentral angeordnet sein. Der Wert für die Bridge-Priorität ist ein
ganzzahliges Vielfaches von 4096 mit einem Wertebereich von 0 bis 32768.
SCALANCE M-800 Web Based Management
Projektierungshandbuch, 07/2018, C79000-G8900-C330-08
Konfigurieren mit dem Web Based Management
4.4 Menü "Information"
151
