Reparatur; Austausch Der Nadel - Graco Silver Plus Anleitung

Reparatur

Reparatur
Um ernsthafte Verletzungen durch druckbeaufschlagtes
Material zu vermeiden, vor der Reinigung, Prüfung oder
Wartung des Geräts die Druckentlastung durchführen.

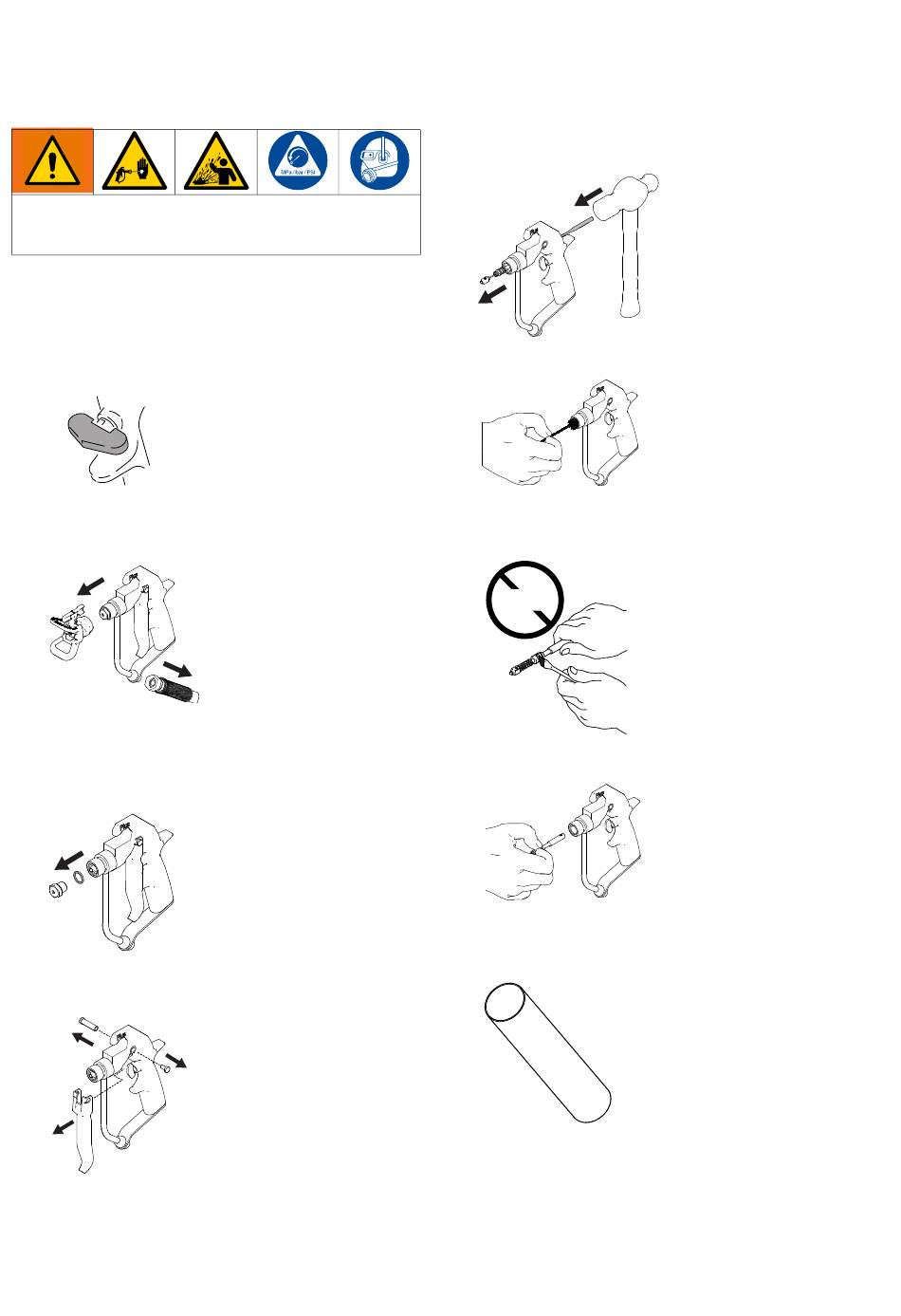

Austausch der Nadel

1. Die Druckentlastung auf Seite 8 durchführen.
2. Die Abzugssperre verriegeln.
ti6932a
3. Die Düse und den Düsenschutz entfernen und die
Pistole vom Materialschlauch trennen.
ti28980a
4. Pistole mit Reinigungsflüssigkeit spülen. Informationen
zum Spülverfahren finden Sie in der Anleitung des
Spritzgeräts.
5. Diffusor/Sitz abschrauben und abnehmen.
ti28981a
6. Drehzapfen von der Schraube abschrauben und Abzug
abnehmen.
ti28982a
12
7. Durchschlag hinten in die Pistole einsetzen, um die
Nadel herauszuklopfen.
8. Die internen Durchgänge der Pistole reinigen.
9. Die O-Ringe der neuen Nadel mit silikonfreiem Fett
einfetten.
Silikon
ti6952a
10. Neue Nadel in die Pistole einsetzen.
HINWEIS: Ein Einführwerkzeug ist im Nadelsatz
enthalten. Dieses Werkzeug hilft, Schäden an der
Nadel zu vermeiden.
ti28988a
3A9208M
