Graco Silver Plus Anleitung Seite 13

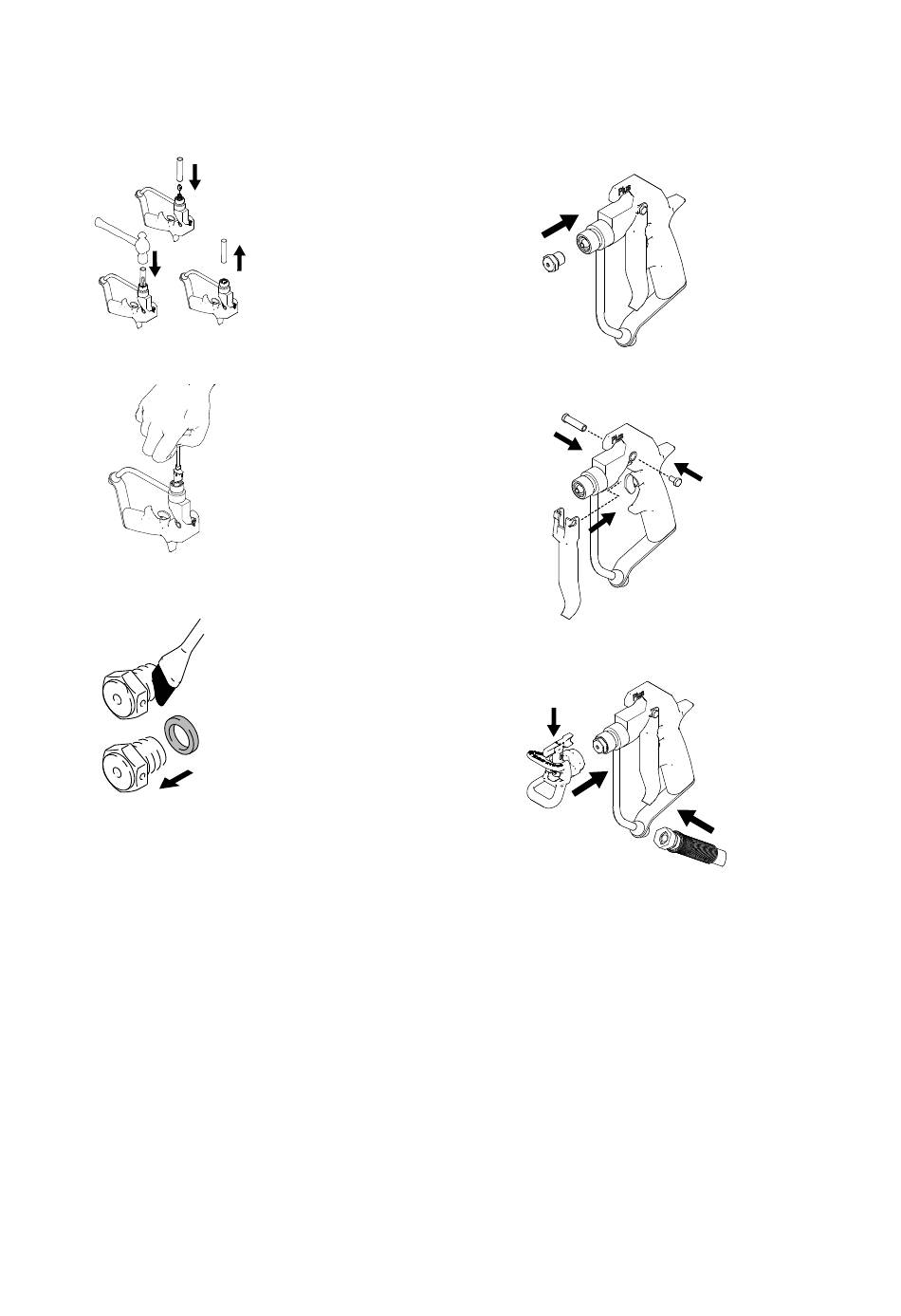

11. Das Einführwerkzeug aus dem Satz über einem Ende
der Nadel platzieren. Mit einem funkenfreien Hammer
auf das Ende des Werkzeugs klopfen, bis die Nadel
fest sitzt.
ti28989a
12. Die Düse mit der neuen Nadel einfetten.
ti28990a
13. Die Gewinde von Diffusor/Sitz einfetten. Eine Dichtung
auf den Sitz/Diffusor anbringen.
ti6958a
3A9208M
14. Den en Diffusor/Sitz auf die Pistolendüse schrauben.
Mit 27-34 N•m (20-25 ft-lb) festziehen. Modelle mit
einem Betriebsdruck für ein Drehmoment von 50 MPa
(500 bar, 7250 psi) mit 41-48 N•m (30-35 ft-lb)
festziehen.
ti28991a
15. Abzug wieder in einschieben und mit dem Drehzapfen
und der Schraube befestigen.
16. Die Düse und den Düsenschutz anbringen und die
Pistole am Materialschlauch befestigen.
ti28993a
Reparatur
ti28992a
13
