4 - Installation
DE

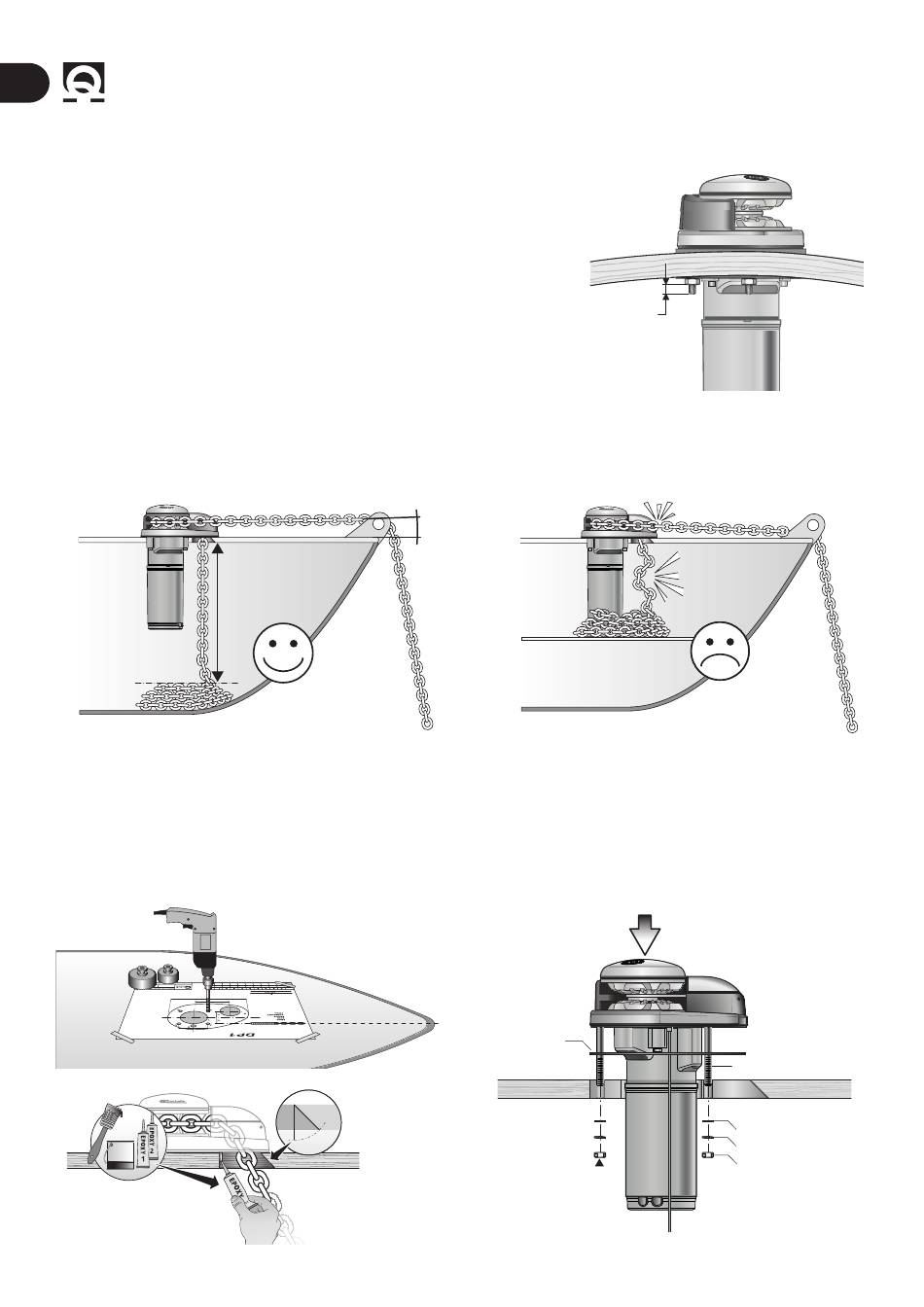

B DECKEBENE
Sicherstellen, dass Oberseite und Unterseite des Decks so
parallel wie möglich verlaufen. Anderenfalls die Differenz auf
zweckdienliche Weise ausgleichen (Abb. B).
Mangelnde Parallelität kann zu Leistungsverlusten des Motors
führen.
Die Dicke vom Deck muss innerhalb der in der Tabelle
angegebenen Wertspannen liegen.
Sollten andere Dicken vorliegen, muss mit dem Quick
Rücksprache gehalten werden.
C PIEKTIEFE UND HÖHE DER BUGSPITZE
Unter Deck darf es keine Hindernisse geben, die das Durchführen von Kabeln, Trosse und Kette behindern (Abb. 1C)
Eine zu geringe Piektiefe könnte Verklemmungen der Kette verursachen (Abb. 2C).
Eine positive Neigung der Kette im Vergleich zur Deckebene ist bis zu 5° zulässig (Abb. 1C).
Eine zu starke negative Neigung der Kette könnte zu Berührungen am Sockel der Ankerwinde führen (Abb. 2C).
1C
4.1 - Montagevorbereitungen
A Nachdem die ideale Position festgelegt wurde, mithilfe der mitgelieferten Schablone die erforderlichen Bohrungen setzen.
B Das dabei entstehende überschüssige Material aus der für den Durchzug der Trosse/der Kette hergestellten Bohrung
entfernen, nachschleifen und mit einem Spezialprodukt glätten (Bootslack, Gel oder Epoxidharz) und sicherstellen, dass die
Kette frei durch diese Öffnung laufen kann.
C Das obere Teil anordnen; dazu die Dichtung zwischen Deck und Basis einfügen und den unteren Teil damit verbinden;
die Welle in das Untersetzungsgetriebe einführen. Die Ankerwinde befestigen, indem die Muttern an den Arretierungs-
Stiftschrauben angeschraubt werden.
Die Stromkabel der Ankerwinde an der Umpolrelaisbox anschließen.
A
B
PAINT
8
40 cm (16")
45°
INSTALLATIONS- UND GEBRAUCHSANLEITUNG QUICK SERIE DP2 L 770 - REV. 000A
B
Händler
5 mm (3/6")
®
2C
≤ 5°
C
DICHTUNG
8÷10
DP2 L 770
Max
STIFTSCHRAUBE
UNTERLEGSCHEIB
GROWER
MUTTER
Nm
