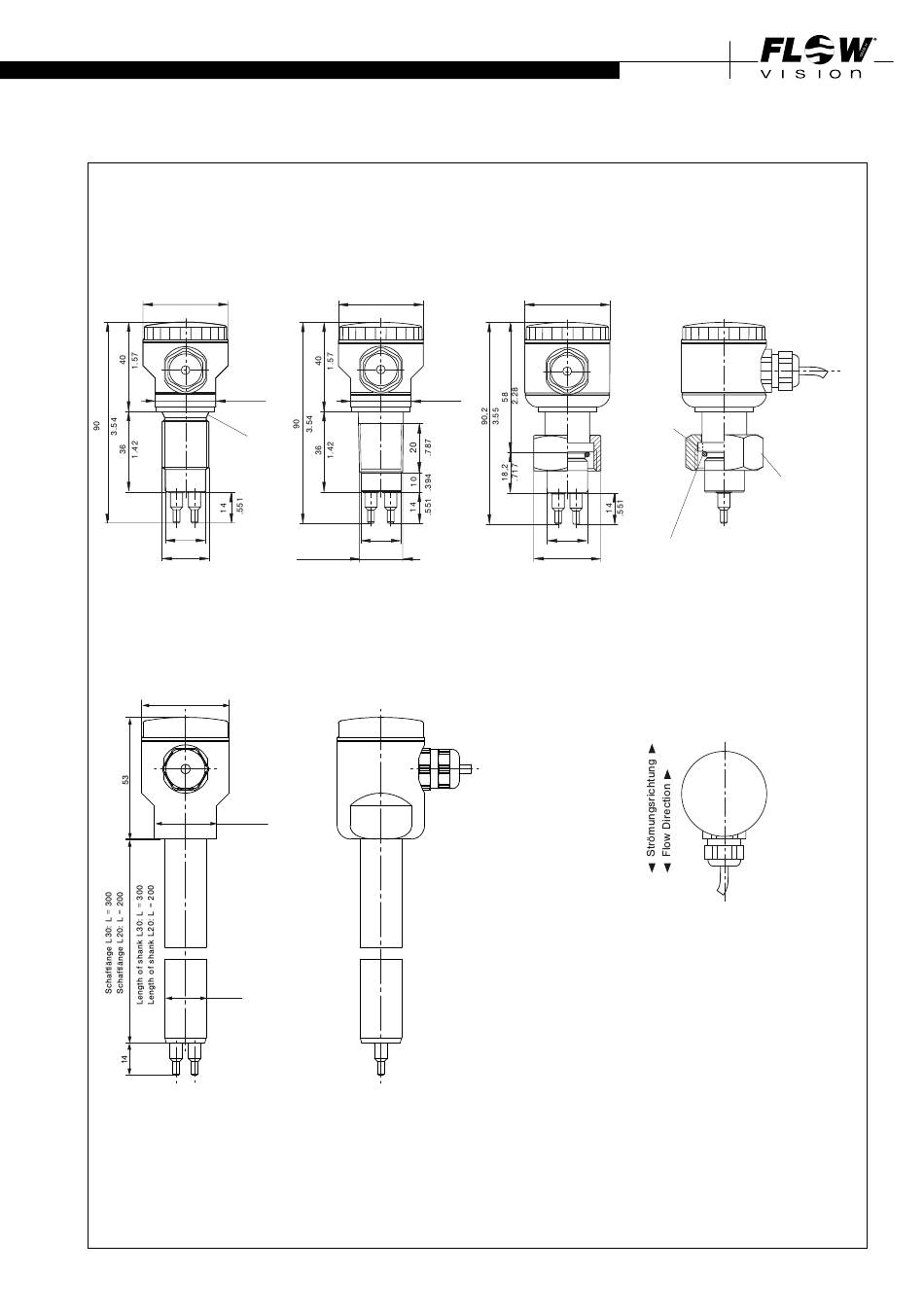

Gewindeanschluss
Screw-in type process connection
ø38
1.50
SW2
1.06
DIN 3852
Form A
DIN 3852
form A
ø18
.709
G1/2"A
Einschiebeanschluss
Push-in type process connection
Ø 38
SW 27
Ø 18
Alle Abmessungen in mm
All dimensions in mm
BESCHREIBUNG | DESCRIPTION
ø38
1.50
SW27
1.06
ø17,5
.689
NPT1/2"-14
Flow Meter | FC50-EX
Einsteckanschluss
Plug-in type process connection
ø38
1.50
Arretierungsnut
locking slot
ø18
O-Ring 15,3x2,2 (.602x.087) in Anlehnung an
SW30
DIN ISO 6149 Material: FKM
1.18
O-Ring 15,3x2,2 (.602x.087) following
DIN ISO 6149 material: FKM
Überwurfmutter G3/4"
cap nut G3/4"
Fig. 1
5
