Strömungsmesser | FC50-EX
• Einschiebevariante:
Die beiden Messfühler (S) müssen im eingebauten
Zustand nebeneinander im Strömungsmedium liegen.
Dies ist der Fall, wenn die Schlüsselansatzflächen
(F) parallel zur Rohrleitung stehen (siehe Fig. 3).
Die Fühlermitte (schräger Absatz) sollte bei 1/8 des
Rohrinnendurchmessers positioniert werden. Der
Pfeil (Laserbeschriftung) an der Seite des Gehäuses
muss in Strömungsrichtung zeigen (siehe Fig. 7).
øi (Rohrinnendurchmesser)
øi (inside pipe diameter)
Strömungsmesser mit Sicherungsset wie folgt
befestigen (siehe Fig. 9):
– Erstes Glied der Kette (1) zwischen die Schelle
(3) spannen (Anzugsdrehmoment 10 Nm).
– Schraubglied (2) in das Kettenglied einhängen
und mit der stra en Kette verschließen.
Achtung!
Sicherungsset auf Festigkeit überprüfen!
Die Sicherungskette muss stra montiert werden.
Achtung!
Vor Inbetriebnahme das Rohrsystem unter Druck
setzen und es auf Festigkeit und Leckagen über-
prüfen.
12
MECHANISCHER EINBAU | MECHANICAL INSTALLATION
• push-in type:
The two sensors (S) on the flow meter must be
aligned side by side directly across the direction
of flow. The sensors are correctly positioned when
the wrench flats (F) are aligned parallel with the
pipe (see fig. 3). The shoulder of the two sensors
(7 mm (0.28 in) from the tip) should be positioned
at 1/8 of inside pipe diameter Ø i. The arrow (laser
marking) at the side of the housing must show in
direction of flow (see fig. 7).
Strömungsrichtung
flow direction
1/8 vom øi
1/8 of øi
Verschraubung
(Edelstahl-Schneidring)
threaded installation bush
(stainless steel ring)
Fix flow meter with locking set (see fig. 9):
- Fix first link of chain (1) into the clip (3) (tigh-
tening torque 10 Nm)
- Put chain catch (2) into link and fasten with the
tight chain.
Caution!
Check locking set with regard to strength!
The locking chain must be mounted as tightly
as possible.
Caution!
Before start-up please pressurize the pipe system
and check with regard to leakages and strength.

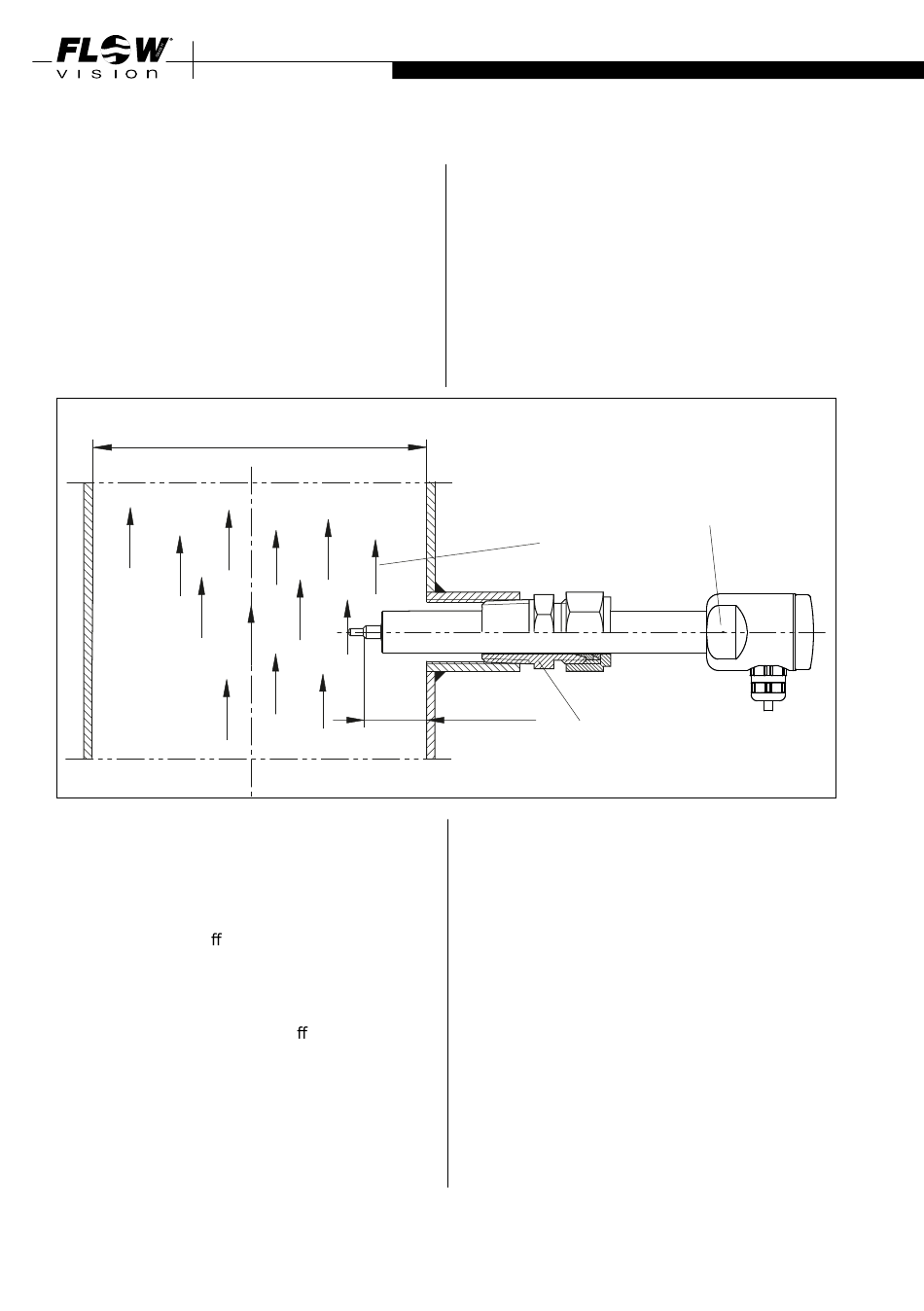

F
Fig. 7
