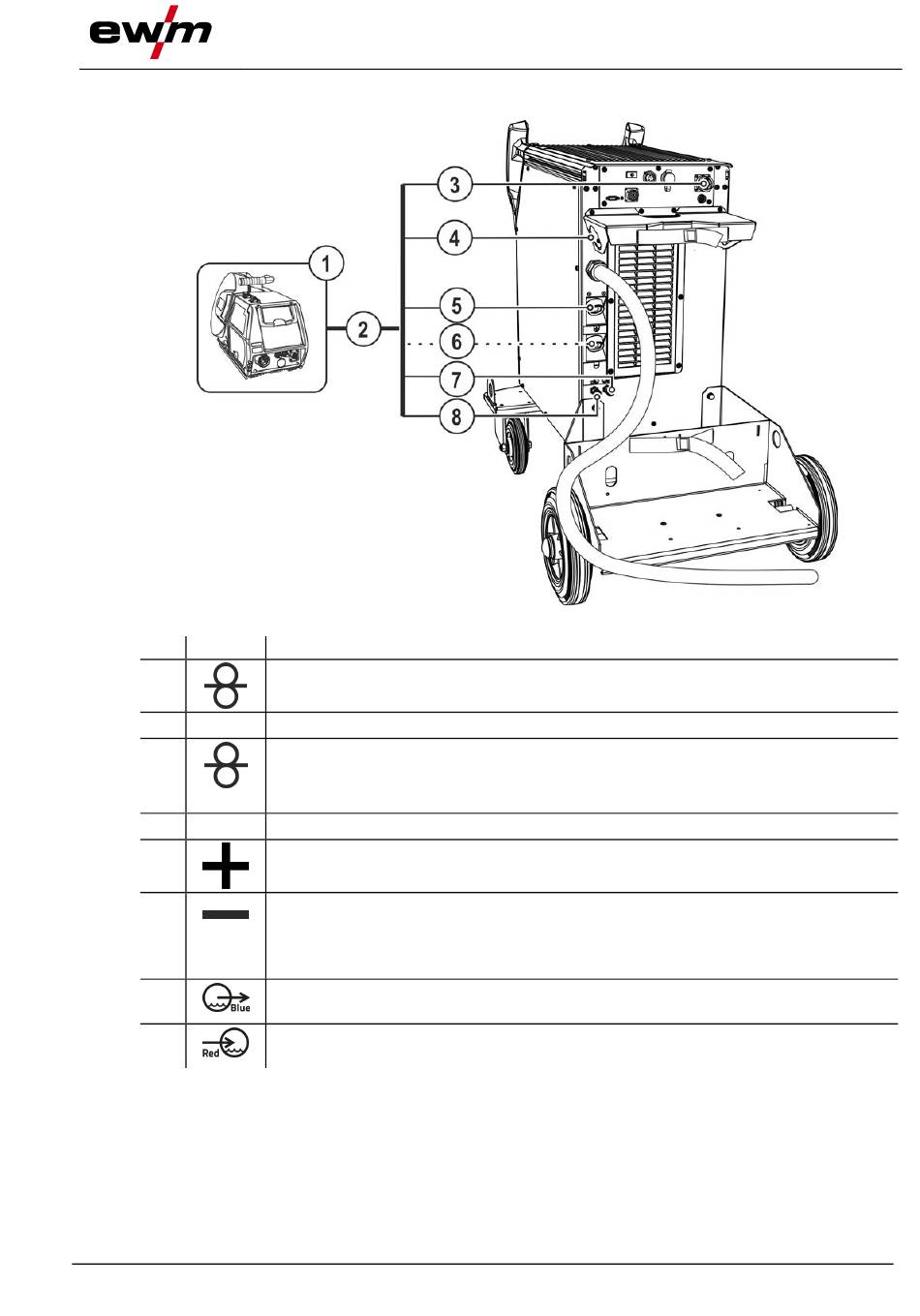

5.1.8
Zwischenschlauchpaket an Stromquelle anschließen
Pos. Symbol
1
2
3
DV1
4
5
6
7
8
099-005649-EW500
26.10.2022
Beschreibung
0
Drahtvorschubgerät
Zwischenschlauchpaket
Anschlussbuchse 14-polig
Anschluss Steuerleitung Drahtvorschubgerät
Zugentlastung Zwischenschlauchpaket > siehe Kapitel 5.1.8
Anschlussbuchse, Schweißstrom „+"
•
MIG/MAG-Standardschweißen (Zwischenschlauchpaket)
Anschlussbuchse, Schweißstrom „-"
Anschluss Schweißstromstecker aus Zwischenschlauchpaket
•
MIG/MAG-Fülldrahtschweißen
•
WIG-Schweißen
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Abbildung 5-7
Aufbau und Funktion
Transport und Aufstellen
27
