Aufbau und Funktion
PC-Schnittstelle
5.6.2
Roboterinterface RINT X12
Das digitale Standard-Interface für automatisierte Anwendungen
Funktionen und Signale:
•
Digitale Eingänge: Start/Stopp, Betriebsarten-, JOB- und Programmanwahl, Einfädeln, Gastest
•
Analoge Eingänge: Leitspannungen z. B. für Schweißleistung, Schweißstrom, u. a.
•
Relais-Ausgänge: Prozesssignal, Schweißbereitschaft, Anlagensammelfehler u. a.
5.6.3
Industriebusinterface BUSINT X11
Die Lösung für komfortable Integration in automatisierte Fertigungen mit z. B.
•
Profinet / Profibus
•
EnthernetIP / DeviceNet
•
EtherCAT
•
usw.
5.7
PC-Schnittstelle
Schweißparametersoftware
Alle Schweißparameter bequem am PC erstellen und einfach zu einem oder mehreren Schweißgeräten
übertragen (Zubehör, Set bestehend aus Software, Interface, Verbindungsleitungen)
•
Datenaustausch zwischen Stromquelle und PC
•
Schweißaufgabenverwaltung (JOBs)
•
Online-Datenaustausch
•
Vorgaben für Schweißdatenüberwachung
•
Updatefunktion für neue Schweißparameter
5.7.1
Anschluss
Geräteschäden bzw. Störungen durch unsachgemäßen PC-Anschluss!
Nichtverwenden des Interface SECINT X10USB führt zu Geräteschäden bzw. Störungen der Sig-
nalübertragung. Durch Hochfrequenz-Zündimpulse kann der PC zerstört werden.
•
Zwischen PC und Schweißgerät muss das Interface SECINT X10USB angeschlossen werden!
•
Der Anschluss darf ausschließlich mit den mitgelieferten Kabeln erfolgen (keine zusätzlichen
Verlängerungskabel verwenden)!
Pos. Symbol
1
2
3
4
5
5.8
Bauteilidentifikation
Nur in Verbindung mit der Gerätesteuerung Expert XQ 2.0 in Ausführung LAN-Gateway oder
LAN/WiFi-Gateway.
In ewm Xnet vordefinierte Barcodes werden mit dem Handscanner erfasst. Bauteildaten werden in der
Steuerung aufgerufen und dargestellt.
Diese Zubehörkomponente kann als Option nachgerüstet werden > siehe Kapitel 9.
38
Beschreibung
0
Anschlussbuchse (9-polig) - D-Sub
PC-Schnittstelle
Anschlusskabel, 9-polig, seriell
SECINT X10 USB
USB-Anschluss

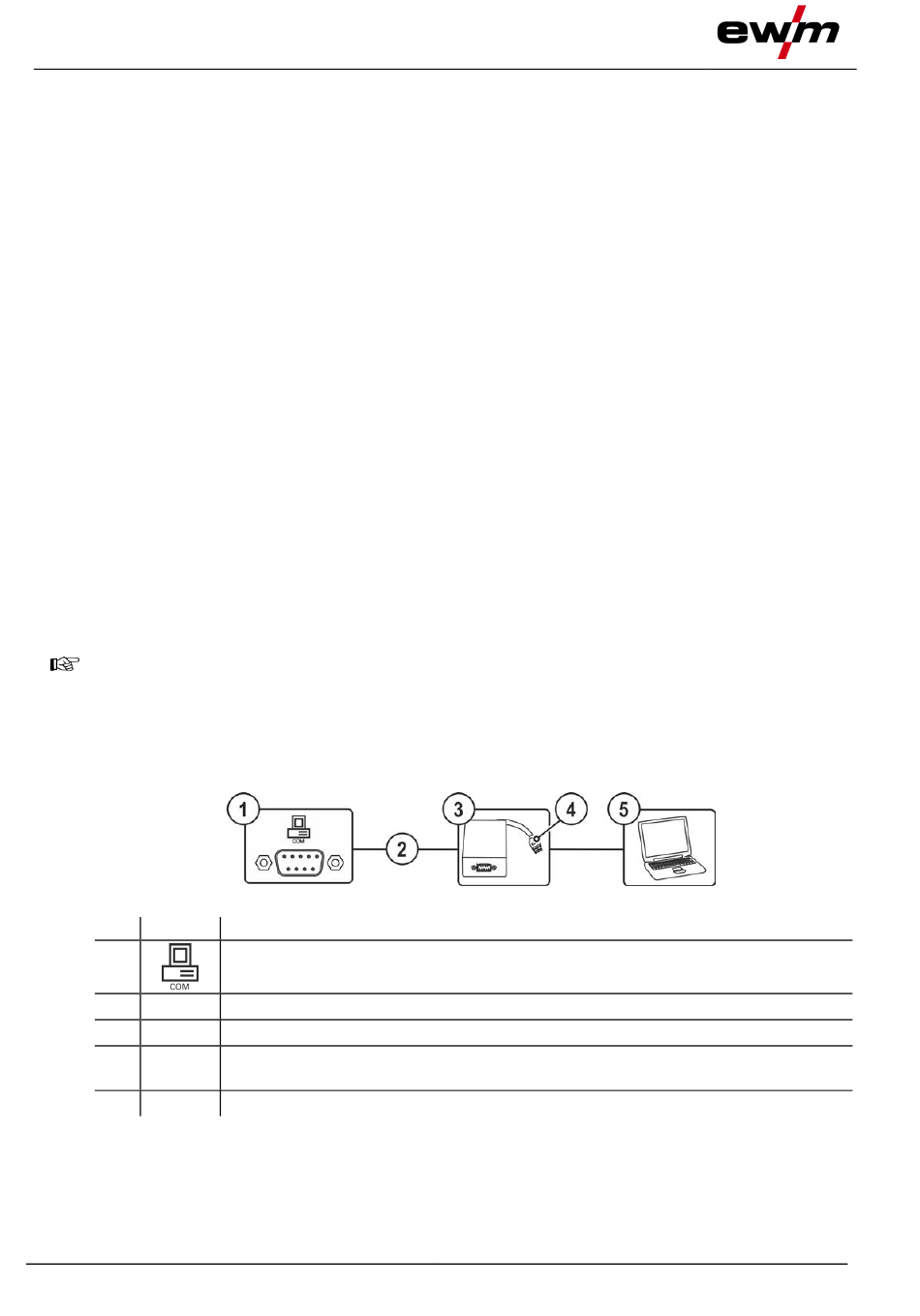

Anschluss eines Windows-PC an SECINT X10 USB
Windows-PC
Abbildung 5-18
099-005649-EW500
26.10.2022
