Proline Prowirl R 200
Endress+Hauser
Wenn die Radien der Abrisskanten am Staukörper nicht größer als 1 mm (0,04 in) sind, gelten fol-
gende allgemeine Aussagen (bei nicht-abrasiven und nicht-korrosiven Messstoffen z.B. bei den
meisten Wasser- und Dampfanwendungen):
• Das Messgerät zeigt keinen Versatz in der Kalibrierung und die Messgenauigkeit ist nach wie vor
sichergestellt.
• Sämtliche Kanten am Staukörper weisen einen Radius auf, der typischerweise kleiner ist. Da die
Messgeräte natürlich auch mit diesen Radien kalibriert werden, bleibt das Messgerät innerhalb der
spezifizierten Messgenauigkeit, solange der aufgrund Abnützung entstandene zusätzliche Radius
1 mm (0,04 in) nicht übersteigt.
Folglich bietet die Produktlinie eine Kalibrierung auf Lebenszeit, wenn das Messgerät in nicht-abra-
siven sowie in nicht-korrosiven Messstoffen eingesetzt wird.

Messaufnehmer mit eingebauter Nennweitenreduzierung

In vielen Anwendungen entspricht die Nennweite der kundenseitigen Rohrleitung nicht der für
einen Wirbelzähler optimalen Nennweite. Dadurch ist die Fließgeschwindigkeit zu gering für die
Wirbelbildung hinter dem Staukörper. Dies äußert sich in einem Signalverlust im unteren Durch-
flussbereich. Die Fließgeschwindigkeit lässt sich erhöhen, indem die Nennweite um eine oder zwei
Stufen reduziert wird. Dies ermöglicht der Einbau folgender Formstücke:
A
1
1
b
a

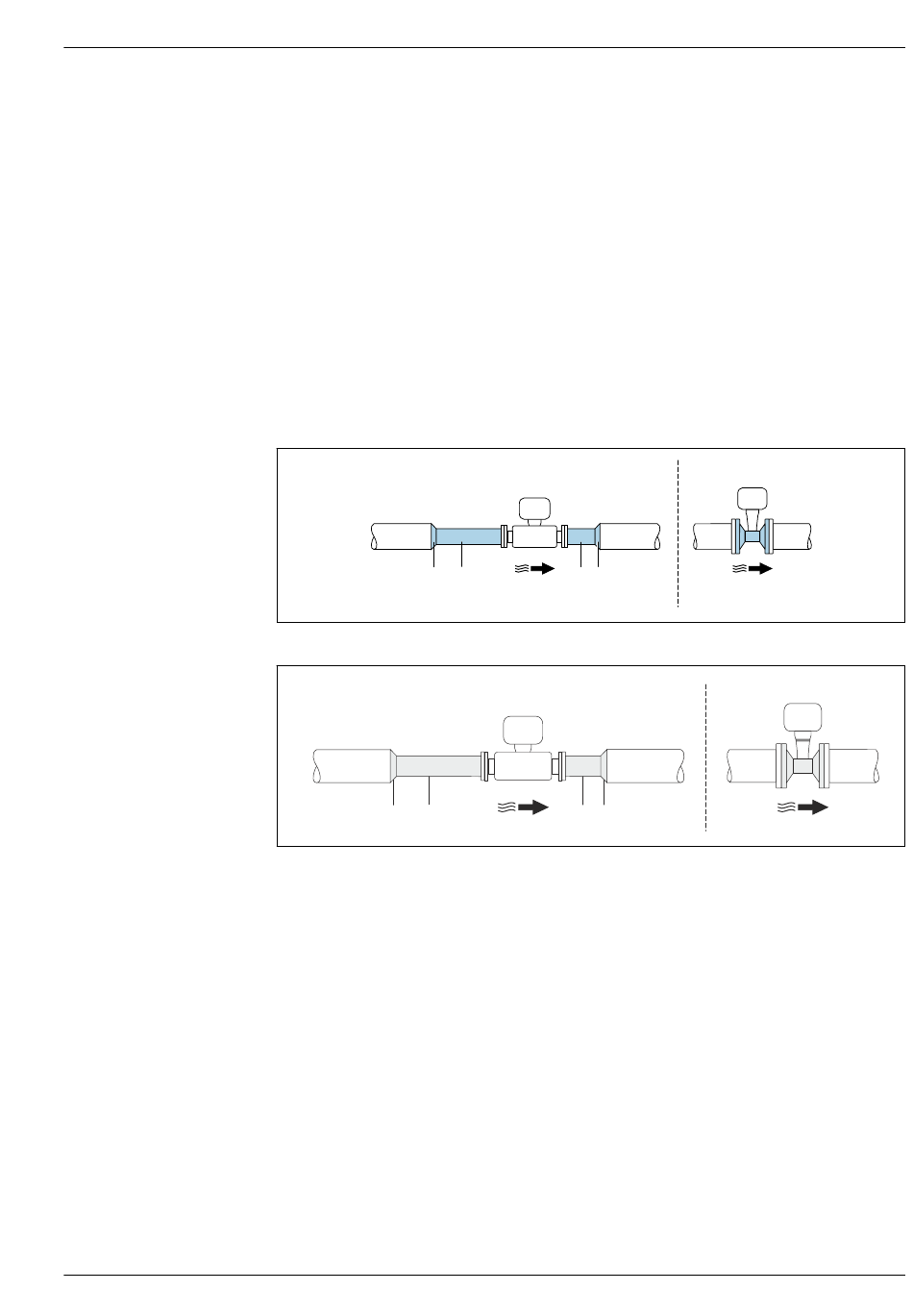

A Nennweitenreduzierung durch Einbau verschiedener Form- und Rohrstücke in die Rohrleitung
B Nennweitenreduzierung durch Verwendung von Prowirl mit eingebauter Querschnittsverengung
1 Reduzierstück
2 Gerades Rohrstück als Einlaufstrecke (min. 15 × DN) vor dem Wirbelzähler
3 Gerades Rohrstück als Auslaufstrecke (min. 5 × DN) hinter dem Wirbelzähler
4 Erweiterungsstück
Bezeichnung der Prowirl-Wirbelzähler mit eingebauter Nennweitenreduzierung:
• Prowirl R 200 "R-Typ": mit einstufiger Reduzierung der Nennweite, z.B. von DN 80 (3") auf DN 50
(2")
• Prowirl R 200 "S-TYP": mit zweistufiger Reduzierung der Nennweite, z.B. von DN 80 (3") auf DN 40
(1½")
Diese Bauarten bieten folgende Vorteile:
Kosten- und Zeitersparnis: Vollständiger Ersatz zusätzlicher Formstücke durch ein einziges Messge-
rät
2 3 4
c d
B
2
A0034060
A0019070
