Endress+Hauser Proline Prowirl R 200 Technische Information Seite 39

Proline Prowirl R 200
Endress+Hauser
HART-Eingang
1

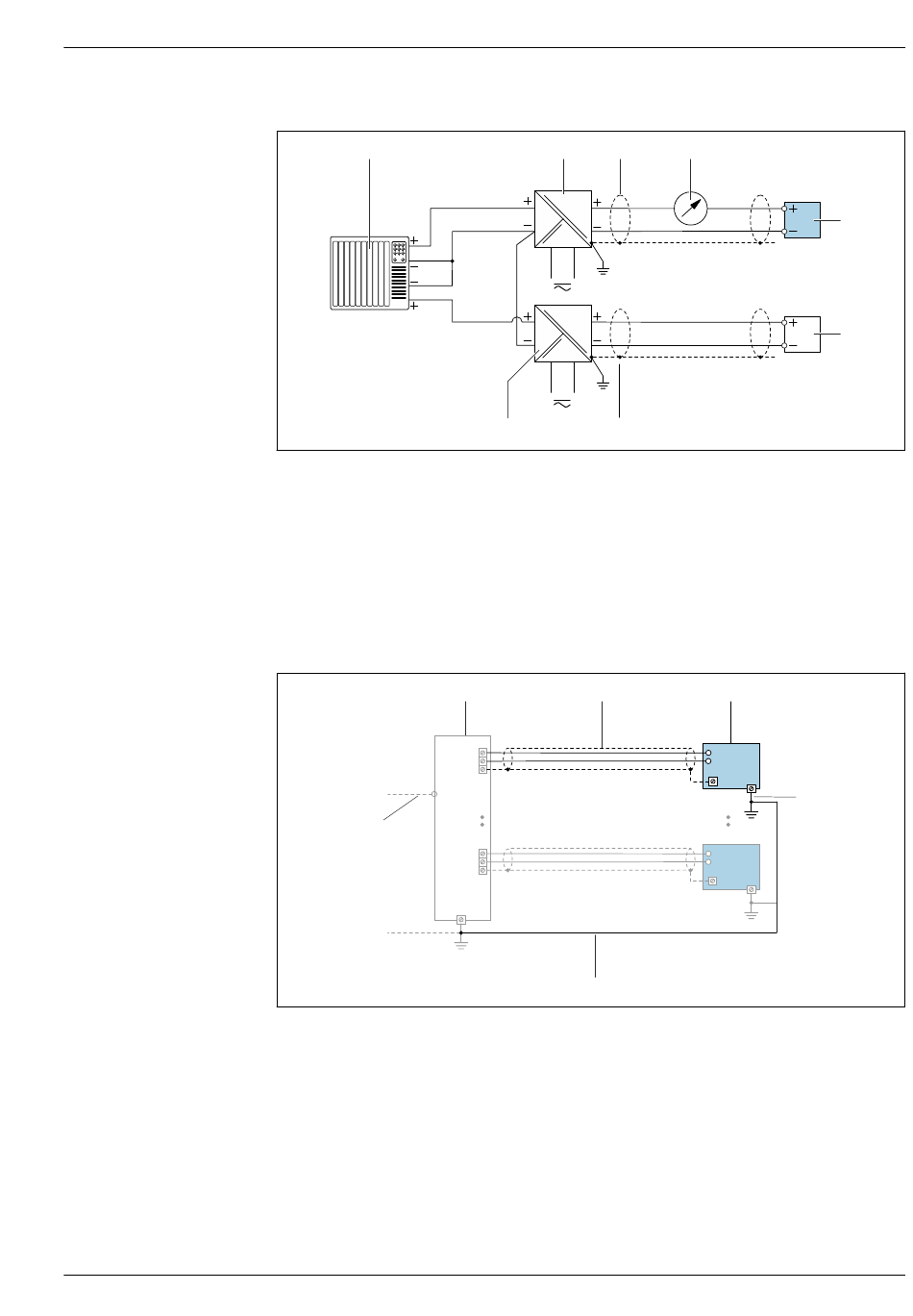

 11 Anschlussbeispiel für HART-Eingang mit gemeinsamem "Minus" (passiv)
1 Automatisierungssystem mit HART-Ausgang (z.B. SPS)
2 Speisetrenner für Spannungsversorgung (z.B. RN221N)
3 Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun-
gen; Kabelspezifikation beachten
4 Analoges Anzeigeinstrument: Maximale Bürde beachten
5 Druckmessgerät (z.B. Cerabar M, Cerabar S): Anforderungen beachten
6 Messumformer
PROFINET mit Ethernet-APL
5
 12 Anschlussbeispiel für PROFINET mit Ethernet-APL
1 Kabelschirm
2 Messgerät
3 Lokale Erdung
4 Potenzialausgleich
5 Trunk oder TCP
6 Field-Switch
2
3
2 3
6 1
A
B
S
A
B
S
4
4
4...20 mA
2
A
B
3
A
B
6
5
A0028763
A0047536
