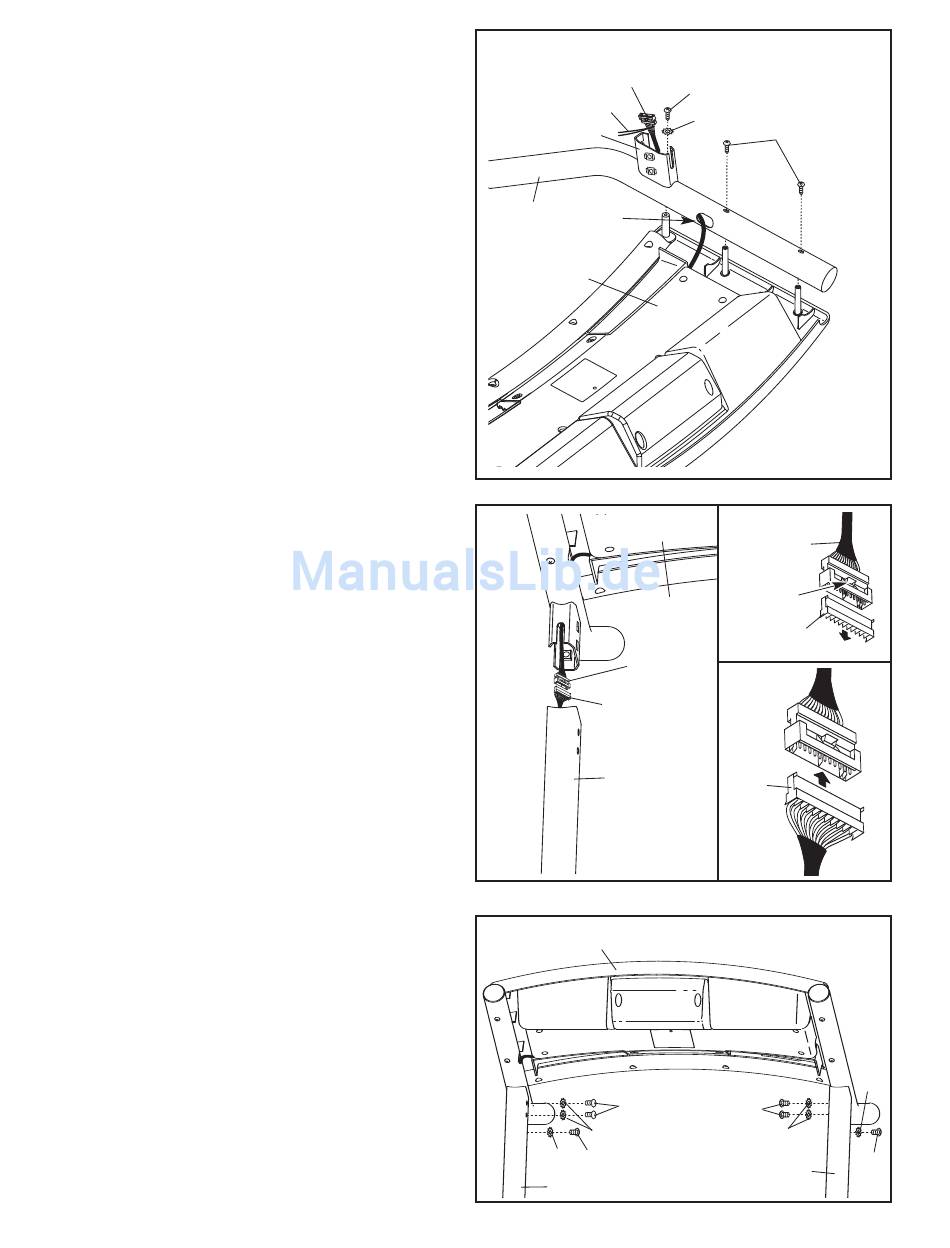

7. Stellen Sie den Computer (91) mit der Oberseite
nach unten weisend auf einer weichen Unterlage
ab, damit die Oberseite nicht zerkratzt wird. Halten
Sie die rechte Haltestange (33), welche an der
angezeigten Stelle ein großes Loch hat, an den
Computer hin.
Schieben Sie als nächstes den Computerdraht und
die Befestigung durch das Loch auf der Seite der
rechten Haltestange (33). Ziehen Sie den
Computerdraht mit Hilfe einer Spitzzange aus dem
Loch in der Nähe der Klammer an der rechten
Haltestange
Geben Sie dann die rechte Haltestange (33) auf
den Computer (91). Achten Sie darauf, keine
Drähte abzuklemmen. Drehen Sie leicht eine M5
x 16mm Schraube (85) mit einer M5 Zahnscheibe
(7) an der rechten Haltestange an und machen Sie
dann dasselbe mit den zwei M4.2 x 19mm
Schrauben (10) an der rechten Haltestange.
Ziehen Sie die M5 x 16mm Schraube und dann
die zwei M4.2 x 19mm Schrauben fest; ziehen
Sie die Schrauben aber nicht zu fest an.
Befestigen Sie die linke Haltestange (nicht abge-
bildet) auf die gleiche Weise am Computer (91).
Anmerkung: Auf der linken Seite befindet sich kein
Computerdraht.
8. Siehe obere Detailzeichnung. Sollte sich am
Ende des Computerdrahts ein Schutz befinden,
drücken Sie auf die angedeutete Lasche und ent-
fernen Sie den Schutz mit einer Spitzzange. Der
Schutz wird nicht mehr gebraucht.
Halten Sie den Computer mit Hilfe einer zweiten
Person an den rechten Pfosten (54) hin.
Entfernen Sie die gefärbte Befestigung vom
Kabelbaum (39). Verbinden Sie den Kabelbaum
mit dem Computerdraht. Siehe untere
Detailzeichnung. Die Verbindungsstücke soll-
ten sich leicht ineinander schieben lassen und
einschnappen. Sollte das nicht der Fall sein,
drehen Sie eines der Verbindungsstücke um und
versuchen Sie es noch einmal. WENN DIE
VERBINDUNGSSTÜCKE NICHT RICHTIG
ZUSAMMENPASSEN, KÖNNTE DER MONITOR
BEIM EINSCHALTEN DES STROMS
BESCHÄDIGT WERDEN. Schieben Sie die
Verbindungsstücke und jeglichen überschüssigen
Draht in den rechten Pfosten (54) hinein.
9. Befestigen Sie den Computer (91) mit sechs M8
x 15mm Bolzen (8) und sechs M8 Zahnscheiben
(5) am rechten Pfosten (54) und am linken
Pfosten (53). Achten Sie darauf, keine Drähte
abzuklemmen. Drehen Sie alle sechs
Haltestangenschrauben leicht an, bevor Sie
sie alle festziehen.
Kippen Sie die Pfosten (53, 54) wie gezeigt mit
Hilfe einer zweiten Person vorsichtig nach unten.
7
Computer-
kabel
Befestigung
Klammer
33
Großes
Loch
91
8
Computer-
39
54
9
91
8
5
8
5
54
9
85
7
10
Computer
-kabel
Lasche
91
Schutz
kabel
39
8
5
53
5
8
