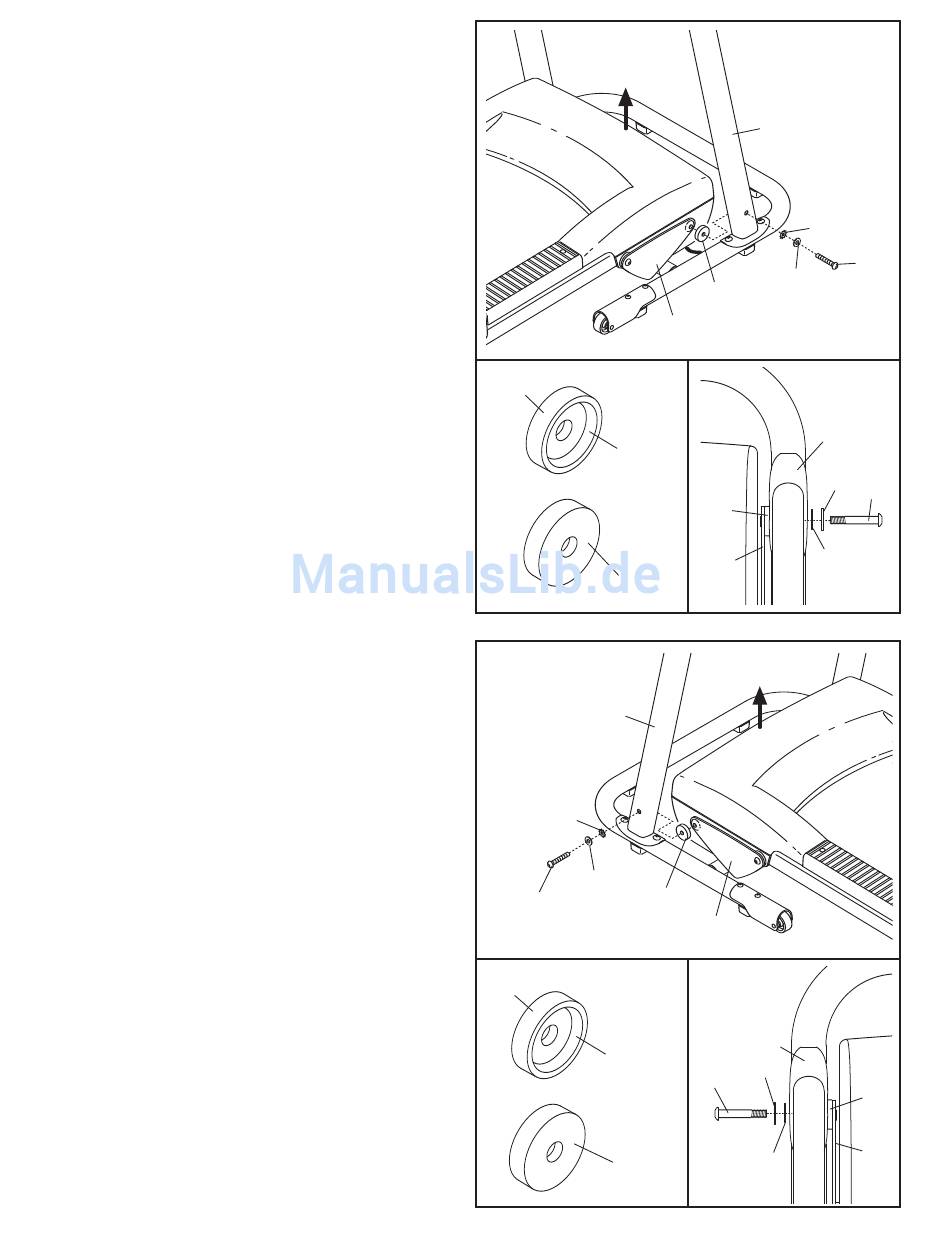

5. Sehen Sie sich die Nebenzeichnung links an.
Suchen Sie die beiden Rahmenabstandshalter
(11) aus. Öffnen Sie das beigefügte Schmiermit-
tel-Paket und geben Sie das Schmiermittel auf
beide Seiten jeder Abstandshalter. Dann sehen
Sie nach, welches die Außenseite jeder
Abstandshalter ist.
Halten Sie einen Rahmenabstandshalter (11)
zwischen den rechten Pfosten (54) und den
Steigungsrahmen (23), wobei die Außenseite
des Rahmenabstandshalters zum rechten
Pfosten schaut. Befestigen Sie den rechten
Pfosten mit einem M10 x 60mm Bolzen mit
Nylon-Klemmteil (1), einer M10 Unterlegscheibe
(14) und einer M10 Zahnscheibe (9) am
Steigungsrahmen; ziehen Sie den Bolzen
noch nicht fest.
6. Sehen Sie sich die Nebenzeichnung links an.
Identifizieren Sie die Außenseite des übrigen
Rahmenabstandshalters (11).
Halten Sie den Rahmenabstandshalter (11)
zwischen den linken Pfosten (53) und den
Steigungsrahmen (23), wobei die Außenseite
des Rahmenabstandshalters zum linken
Pfosten schaut. Befestigen Sie den linken
Pfosten mit einem M10 x 60mm Bolzen mit
Nylon-Klemmteil (1), einer M10 Unterlegscheibe
(14) und einer M10 Zahnscheibe (9) am
Steigungsrahmen; ziehen Sie den Bolzen
noch nicht fest.
5
11
Innenseite
Außenseite
6
53
9
14
1
11
Innenseite
Außenseite
8
54
9
14
11
23
54
14
11
9
23
11
23
53
14
1
9
1
1
11
23
