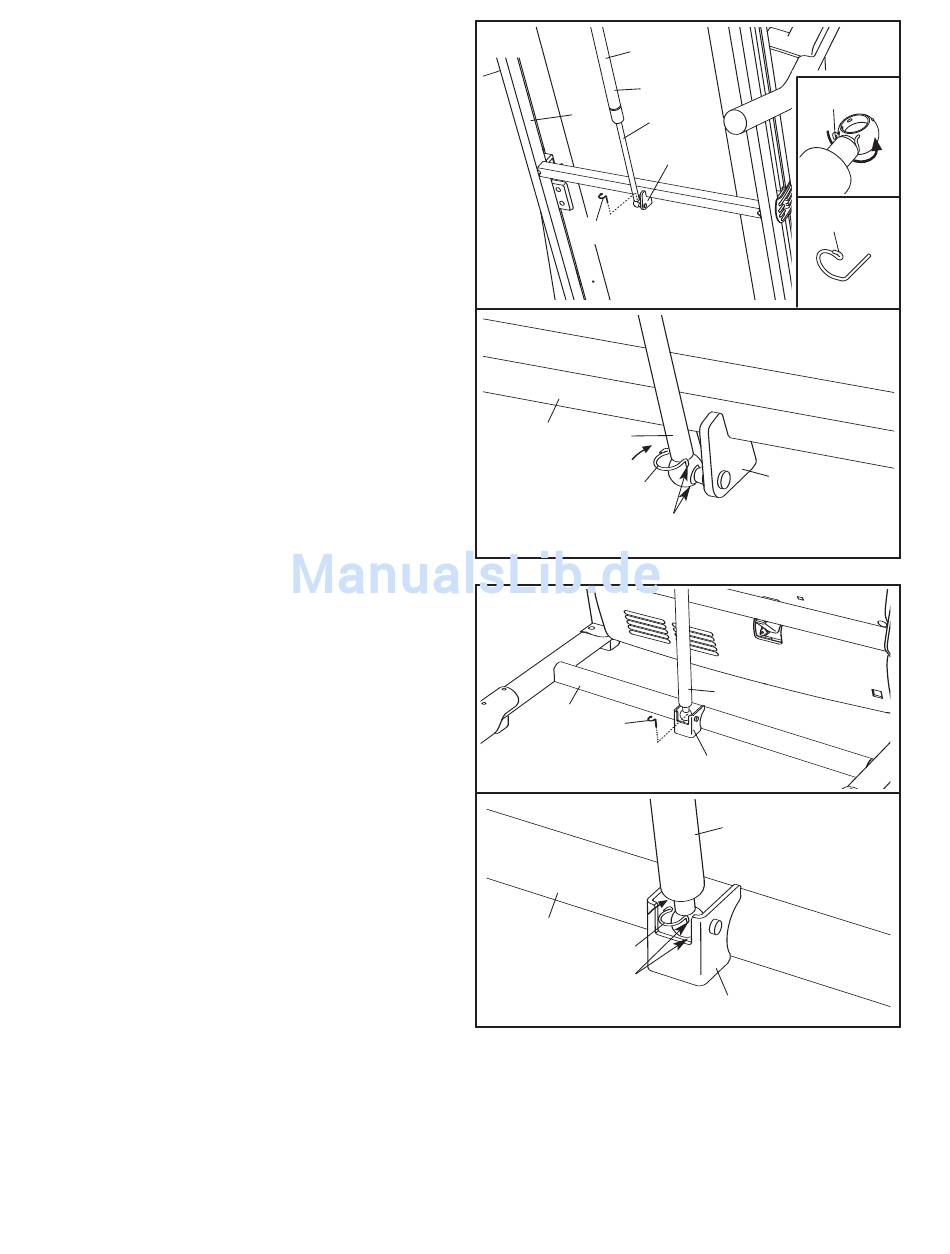

10. Lassen Sie eine zweite Person den Rahmen
(51) des Lauftrainers festhalten.
Suchen Sie die Gasdruckfeder (118) heraus.
Beachten Sie, dass die Gasdruckfeder ein
Kolben- und ein Zylinderende hat. Sehen Sie
sich die beiden kleinen Nebenzeichnungen an.
Suchen Sie den Federklipp (119) am
Kolbenende der Gasdruckfeder. Drücken Sie mit
dem Fingernagel oder einem flachen
Schrauben-dreher auf das Ende des Federklipp,
um ihn zu lösen. Drehen Sie den Federklipp und
ziehen Sie ihn dann aus der Gasdruckfeder her-
aus. Verlieren Sie den Federklipp nicht.
Anmerkung: Es sind Ersatz-Federklipps beige-
fügt.
Als nächstes halten Sie das Kolbenende der
Gasdruckfeder (118) dicht an den Halter in der
Mitte des Rahmens (51). Drücken Sie das Ende
der Gasdruckfeder so weit wie möglich auf die
Kugel am Halter.
Siehe untere Detailzeichnung. Schieben Sie die
Federklipp- (119) durch die zwei angedeuteten,
kleinen Löcher am kolbenförmigen Ende der
Gasdruckfeder (118). Drehen Sie den
Federklipp dann, bis er an der Gasdruckfeder
feststeckt.
11. Kippen Sie das Zylinderende der Gasdruckfeder
(118) wie dargestellt nach unten. Entfernen Sie
den Federklipp (119) vom Ende der Gasdruck-
feder.
Als nächstes richten Sie das Zylinderende der
Gasdruckfeder (118) am Halter in der Mitte der
Basis (52) aus. Drücken Sie das Ende der
Gasdruckfeder auf die Kugel am Halter.
Hinweis: Sie müssen möglicherweise den
Rahmen (nicht abgebildet) leicht nach vorn oder
hinten kippen, um das Ende der Gasdruckfeder
an der Kugel auszurichten.
Sehen Sie sich die untere Abbildung an. Setzen
Sie den Federklipp (119) in die beiden
angegebenen, kleinen Öffnungen am
Kolbenende der Gasdruckfeder (118). Dann
drehen Sie den Federklipp, bis er auf der
Gasdruckfeder einschnappt.
Stellen Sie mit der Hilfe einer zweiten Person
den Rahmen (nicht abgebildet) auf den Boden.
10
Zylinder
118
51
Klammer
119
51
118
119
Öffungen
11
52
119
52
119
Öffungen
10
119
Stange
119
Klammer
118
Klammer
118
Klammer
