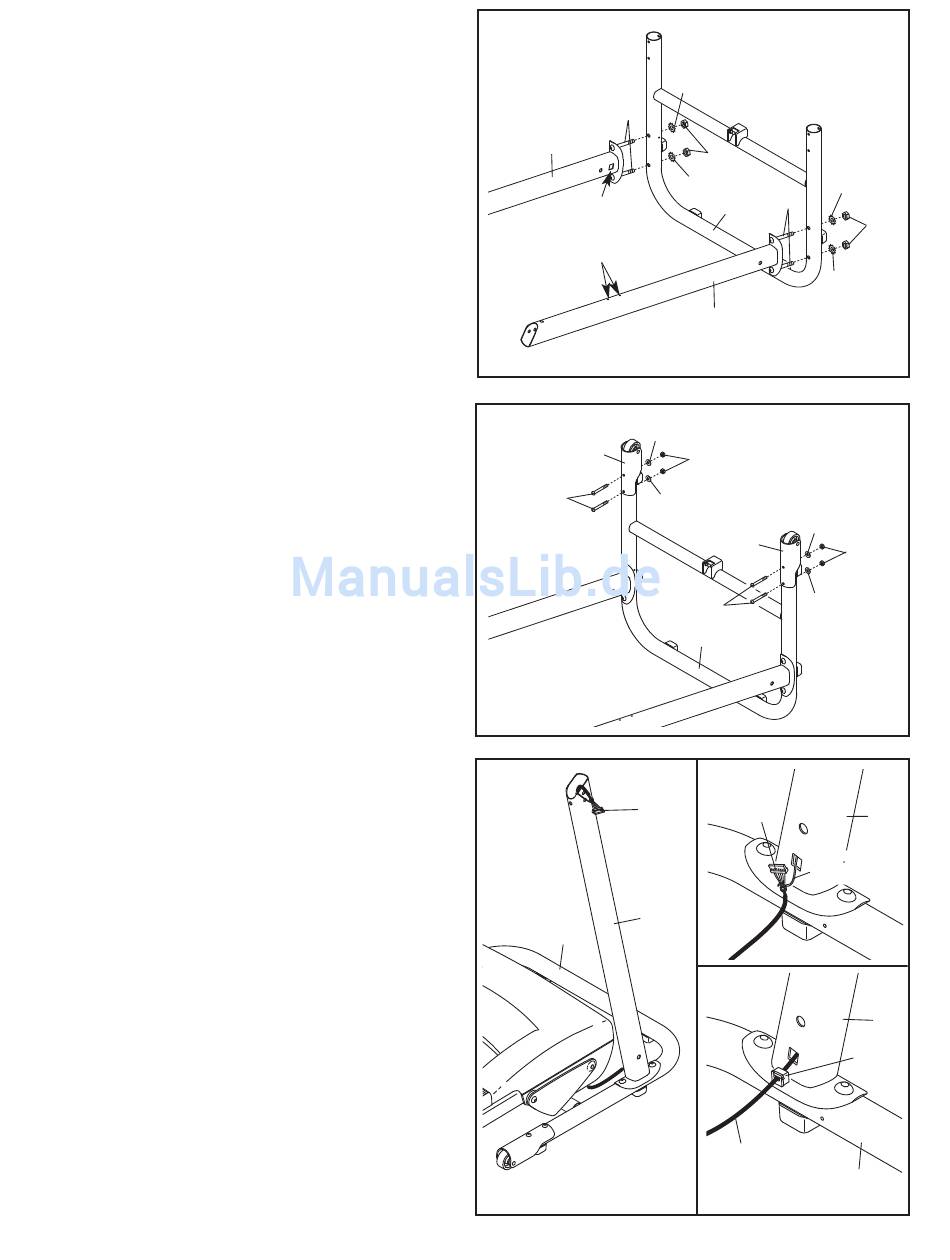

2. Eine zweite Person soll die Basis (52) in der
angezeigten Position festhalten.
Finden Sie den linken Pfosten (53) (der rechte
Pfosten [54] hat ein großes Loch am unteren
Ende).
Halten Sie den linken Pfosten (53) so, dass
sich die zwei kleinen Löcher für die
Verschlussmontage oben befinden, wie hier
angezeigt. Schieben Sie zwei M10 x 58mm
Bolzen (2) durch die Klammer am linken
Pfosten. Befestigen Sie den linken Pfosten mit
den Bolzen, zwei M10 Zahnscheiben (9) und
zwei M10 Kontermuttern (16) an der Basis (52).
Ziehen Sie die Muttern noch nicht fest.
Befestigen Sie den rechten Pfosten (54) auf
die gleiche Weise an der Basis (52).
3. Schieben Sie die zwei Rollengehäuse (45) auf
die Basis (52). Befestigen Sie beide
Rollengehäuse mit je zwei M6 x 58mm
schrauben (13), zwei M6 scheiben (32) und zwei
M6 muttern (43).
4. LegLegen Sie die Basis (52) an die Vorderseite
des Lauftrainers, wie angezeigt.
Siehe obere Detailzeichnung. Wickeln Sie die
Kabelbefestigung, welche sich am rechten
Pfosten (54) befindet, um das Ende des
Kabelbaums (39). Ziehen Sie dann am anderen
Ende der Kabelbefestigung bis der Kabelbaum
aus dem oberen Ende des rechten Pfostens
herausschaut. Befestigen Sie den Kabelbaum
oben am rechten Pfosten, damit er nicht wieder
in das Loch hineinfällt.
Siehe untere Detailzeichnung. Drücken Sie die
angegebene quadratische Dichtung (49) in den
rechten Pfosten (54) ein.See drawing 3b.
2
2
54
Großes
Loch
Kleine Löcher
3
32
45
13
4
39
54
52
7
14
16
14
2
52
14
53
43
32
32
45
32
13
52
4a
39
Kabelbinder
4b
39
14
16
43
54
54
49
52
