Modell-Nr. PETL50707.0
Serien-Nr.
Schreiben Sie die Seriennummer in
den oben dafür freigehaltenen Platz,
falls sie in Zukunft gebraucht wer-
den sollte.
Aufkleber mit
Serien-Nr.
FRAGEN?
Als Hersteller verpflichten wir
uns zur vollkommenen Zufrie-
denstellung unserer Kunden.
Falls Sie irgendwelche Fragen
haben oder falls Teile fehlen,
rufen Sie bitte an.
01805 231 244
Unsere Bürozeiten sind von
10.00 bis 15.00 Uhr.
E-mail: csgermany@iconeu-
rope.com
Unsere Website:
www.iconsupport.eu
VORSICHT
Lesen Sie bitte aufmerksam alle
Anleitungen, bevor Sie dieses
Gerät in Betrieb nehmen. Heben
Sie diese Anleitung für späteren
Gebrauch auf.
BEDIENUNGSANLEITUNG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ProForm Style 4500
Inhaltszusammenfassung für ProForm Style 4500
- Seite 1 Modell-Nr. PETL50707.0 Serien-Nr. BEDIENUNGSANLEITUNG Schreiben Sie die Seriennummer in den oben dafür freigehaltenen Platz, falls sie in Zukunft gebraucht wer- den sollte. Aufkleber mit Serien-Nr. FRAGEN? Als Hersteller verpflichten wir uns zur vollkommenen Zufrie- denstellung unserer Kunden. Falls Sie irgendwelche Fragen haben oder falls Teile fehlen, rufen Sie bitte an.
-
Seite 2: Inhaltsverzeichnis
Sie die Telefonnummer auf der Vorderseite der Bedienungsanleitung an und fordern Sie einen kostenlosen Ersatzaufkleber an. Geben Sie den Aufkleber dann an die angezeigte Stelle. Anmerkung: Die Aufkleber sind nicht unbedingt in wahrer Größe abgebildet. PROFORM ist ein eingetragenes Warenzeichen von icon IP, Inc. -
Seite 3: Wichtige Vorsichtsmassnahmen
WICHTIGE VORSICHTSMASSNAHMEN ACHTUNG : Um ernsthafte Verletzungen zu vermeiden, lesen Sie bitte alle wichtigen Vorsichtsmaßnahmen und Anleitungen in dieser Bedienungsanleitung und alle Warnungen, die auf dem Lauftrainer angebracht wurden, bevor Sie dieses Lauftrainer benutzen. Der Hersteller (ICON) übernimmt keine Haftung für Personen oder Sachschäden, die durch dieses Produkt oder seine Benutzung entstehen könnten. -
Seite 4: Verwahren Sie Diese Anleitungen
19. Lassen Sie den Lauftrainer niemals unbeauf- 22. Alle Teile des Lauftrainers müssen sichtigt, solange sie eingeschaltet ist. Wenn regelmäßig überprüft und richtig festgezo- Sie das Laufgerät nicht mehr benutzen, gen werden. ziehen Sie immer den Schlüssel ab, ziehen Sie das Netzkabel heraus und stellen Sie den 23. -
Seite 5: Bevor Sie Anfangen

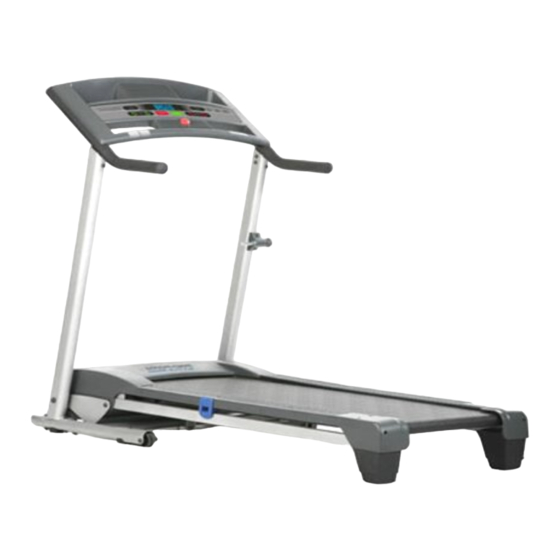

BEVOR SIE ANFANGEN Zunächst möchten wir uns dafür bedanken, dass Sie nach der Lekt¸re dieser Bedienungsanleitung noch sich für den Kauf eines PROFORM® STYLE 4500 Fragen haben, beziehen Sie sich bitte auf die Lauftrainers entschieden haben. Der STYLE 4500 Vorderseite. Damit wir Ihnen schneller helfen kˆnnen, Lauftrainer verbindet fortschrittliche Techno-logie mit halten Sie bitte die Produktmodell–nummer und die... -
Seite 6: Montage
Wheel Bolt (86)–2 MONTAGE 1” Tek Screw (115)–4 Nut (122)–4 Zur Montage braucht man zwei Personen. Legen Sie alle Teile des Lauftrainers auf einer dafür freigemachten 2 1/2” Bolt (56)–4 Fläche aus und entfernen Sie alle Verpackungsmaterialien; werfen Sie diese jedoch erst weg, wenn die Montage komplett fertiggestellt ist. - Seite 7 2. Eine zweite Person soll die Basis (52) in der angezeigten Position festhalten. Finden Sie den linken Pfosten (53) (der rechte Pfosten [54] hat ein großes Loch am unteren Ende). Halten Sie den linken Pfosten (53) so, dass sich die zwei kleinen Löcher für die Verschlussmontage oben befinden, wie hier Großes Loch...
- Seite 8 5. Sehen Sie sich die Nebenzeichnung links an. Suchen Sie die beiden Rahmenabstandshalter (11) aus. Öffnen Sie das beigefügte Schmiermit- tel-Paket und geben Sie das Schmiermittel auf beide Seiten jeder Abstandshalter. Dann sehen Sie nach, welches die Außenseite jeder Abstandshalter ist. Halten Sie einen Rahmenabstandshalter (11) zwischen den rechten Pfosten (54) und den Steigungsrahmen (23), wobei die Außenseite...
- Seite 9 7. Stellen Sie den Computer (91) mit der Oberseite nach unten weisend auf einer weichen Unterlage Computer- ab, damit die Oberseite nicht zerkratzt wird. Halten kabel Sie die rechte Haltestange (33), welche an der Befestigung angezeigten Stelle ein großes Loch hat, an den Klammer Computer hin.
- Seite 10 10. Lassen Sie eine zweite Person den Rahmen (51) des Lauftrainers festhalten. Zylinder Suchen Sie die Gasdruckfeder (118) heraus. Beachten Sie, dass die Gasdruckfeder ein Stange Kolben- und ein Zylinderende hat. Sehen Sie sich die beiden kleinen Nebenzeichnungen an. Klammer Suchen Sie den Federklipp (119) am Kolbenende der Gasdruckfeder.
- Seite 11 12. Befestigen Sie den Erdungsdraht am Kabelbaum (39) mit einer 1/2" Erdungsschraube (84) am angezeigten Loch in der Basis (52). Kleines Loch Loch 13. Sehen Sie sich die untere Abbildung an. Positionieren Sie die Pfosten (53, 54) so, dass sich der Rahmen (51) des Laufgeräts zwischen den Pfosten befindet.
-
Seite 12: Bedienung Und Einstellung
BEDIENUNG UND EINSTELLUNG DAS PERFORMANT LUBE LAUFBAND Das Laufband Ihres Gerätes wurde mit Performant Lube, einem Hochleistungsschmiermittel, behandelt. WICH- TIG: Verwenden Sie keinesfalls Silikon-Sprühmittel oder sonstige Mittel zur Behandlung des Laufbandes oder der Laufplattform. Solche Mittel können am Laufband Schäden verursachen. ANSCHLUSS Dieses Produkt muss geerdet sein. -
Seite 13: Warnungsaufkleber Anbringen
DIAGRAMM DES COMPUTERS Klipp Anmerkung: Falls sich eine Schicht Schlüssel Plastik auf dem Computer befindet, entfernen Sie diese. WARNUNGSAUFKLEBER ANBRINGEN EINSCHALTEN DES GERÄTS WICHTIG: Sollte das Laufgerät kalten Die Warnung am Computer ist in englischer Sprache geschrieben. Diese Warnung finden Sie auch auf Temperaturen ausgesetzt worden sein, dann lassen Sie es erst auf Raumtemperatur erwärmen, deutsch am Aufkleberabzugsblatt. -
Seite 14: Benutzung Des Manuellen Modus
BENUTZUNG DES MANUELLEN MODUS 4. Verändern Sie die Neigung des Laufgeräts, wie gewünscht. 1. Stecken Sie den Schlüssel in den Computer. Um die Neigung des Laufgeräts zu ändern, halten Sehen Sie sich STROMANSCHLUSS auf Seite 13 Sie die Neigungserhöhung- oder -reduzier-Taste [INCLINE] niedergedrückt bis die gewünschte Neigungsstufe erreicht worden ist. - Seite 15 Um die Anzeigen neu einzustellen, drücken Sie die Um Ihre Herzfrequenz zu messen, stellen Sie Stopp-Taste, entfernen Sie den Schlüssel und sich auf die Fußschienen und umfassen Sie die Metallkontakte – vermeiden Sie dabei stecken Sie ihn wieder ein. Handbewegungen. Wenn Ihr Puls erkannt wird, Anmerkung: Der erscheint im unteren rechten Display das kleine Computer kann die...
-
Seite 16: Benutzung Eines Geschwindigkeitswork- Outs
BENUTZUNG EINES GESCHWINDIGKEITSWORK- zweiten Abschnitt eine andere Gesch-windigkeitse- OUTS instellung vorprogrammiert, dann blinkt diese Geschwindigkeitseinstellung in einer der Anzeigen 1. Stecken Sie den Schlüssel in den Computer. auf, um Sie darauf aufmerksam zu machen, und dann ändert sich die Geschwin-digkeit des Sehen Sie sich STROMANSCHLUSS auf Seite 13 Laufbands. -
Seite 17: Zusammenklappen Und Transportieren
ZUSAMMENKLAPPEN UND TRANSPORTIEREN ZUSAMMENKLAPPEN DES LAUFTRAINERS ZUR LAGERUNG Die Neigung muss sich auf der niedrigsten Stufe befinden, wenn man das Lauftrainer in die Lagerungsposition zusammenlegt, sonst kann das Lauftrainer beschädigt werden. Ziehen Sie das Netzkabel Rahmen heraus. VORSICHT: Sie müssen in der Lage sein, ohne Schwierigkeiten 20 kg zu heben, um das Lauftrainer hochzuheben, niederzulassen oder zu bewegen. -
Seite 18: Den Lauftrainer Zur Benutzung Herunter- Lassen
DEN LAUFTRAINER ZUR BENUTZUNG HERUNTER- LASSEN 1. Halten Sie das obere Ende des Lauftrainers mit Ihrer rechten Hand. Ziehen Sie den Riegelknopf nach links und halten Sie ihn. Schwenken Sie den Rahmen nach unten, bis die Arretierung am Riegel vorbei ist. Riegel Riegel- knopf... -
Seite 19: Fehlersuche
FEHLERSUCHE Die meisten Probleme lassen sich mit Hilfe der nachstehenden einfachen Tips beheben. Finden Sie das betreffende Problem und folgen Sie den Anleitungen. Wenn Sie weitere Hilfe benötigen, wählen Sie bitte die Service-Telefonnummer auf der Vorderseite dieser Anleitung an. SYMPTOM: Das Gerät lässt sich nicht einschalten LÖSUNG: a. - Seite 20 SYMPTOM: Das Laufband wird beim Laufen langsamer LÖSUNG: a. Verwenden Sie nur ein Verlängerungskabel von weniger als 1,5 m Länge. b. Sollte das Laufband zu straff angezogen sein, wird die Qualität Ihres Laufgerätes vermindert und das 5-8 cm Laufband kann auf die Dauer beschädigt werden. Ziehen Sie den Schlüssel ab und ZIEHENSIEDAS NETZKABEL HERAUS.
-
Seite 21: Trainingsrichtlinien
TRAININGSRICHTLINIEN Wenn es Ihr Ziel ist, Fett zu verbrennen, dann sollten WARNUNG: Sie die Geschwindigkeit und die Neigung des Bevor man ein Laufgeräts so einstellen, dass sich Ihre Sportprogramm beginnt, soll man einen Arzt Herzfrequenzrate nahe der untersten Zahl in Ihrer konsultieren. -
Seite 22: Teileliste
TEILELISTE—Modell-Nr. PETL50707.0 R0807A Um die unten angeführten Teile zu finden, sehen Sie die Detailzeichnung nach knapp dieser Bedienungsanleitung Bestell- Bestell- Zahl. Beschreibung Zahl. Beschreibung M10 x 60mm Bolzen mit Nylon- Rollengehäuse Klemmteil M8 Kontermutter M10 x 58mm Schraube Abdeckplatte-Klammer M4.2 x 13mm Bohrschraube Verriegelungsge-häuse M4.2 x 16mm Schraube Drahtöse... - Seite 23 Bestell- Bestell- Zahl. Beschreibung Zahl. Beschreibung Laufbandführung M4 x 10mm Erdleitungsschraube 5mm Innensechs-kantschlüssel M4 Scheibe Rahmen-Endkappe M4 Zahnscheibe Aufmachbare Befestigung Kleines Loch Hinterer Fuß, rechter Adapter Filterdraht Steckdosenplatte Netzkabel-Drahtöse Gasdruckfeder Neigungsmotordraht Federklipp Faction Washer – 8" schwarzer Draht, M/F Käfigmutter –...
-
Seite 24: Detailzeichnung
DETAILZEICHNUNG A—Modell-Nr. PETL50707.0 R0807A... - Seite 25 DETAILZEICHNUNG B—Modell-Nr. PETL50707.0 R0807A 42 21...
- Seite 26 DETAILZEICHNUNG C—Modell-Nr. PETL50707.0 R0807A 43 43...
- Seite 27 EXPLODED DRAWING—Model No. PETL50707.0 R0807A DETAILZEICHNUNG D—Modell-Nr. PETL50707.0 R0807A...
-
Seite 28: Bestellung Von Ersatzteilen
BESTELLUNG VON ERSATZTEILEN Zur Bestellung von Ersatzteilen siehe die Vorderseite dieser Bedienungsanleitung. Damit wir Ihnen besser helfen können, halten Sie bitte die folgenden Informationen bereit, wenn Sie mit uns in Kontakt treten: • die Modell-nummer und die Serien-nummer des Produktes (siehe Vorderseite dieser Bedienungsanleitung) •...
