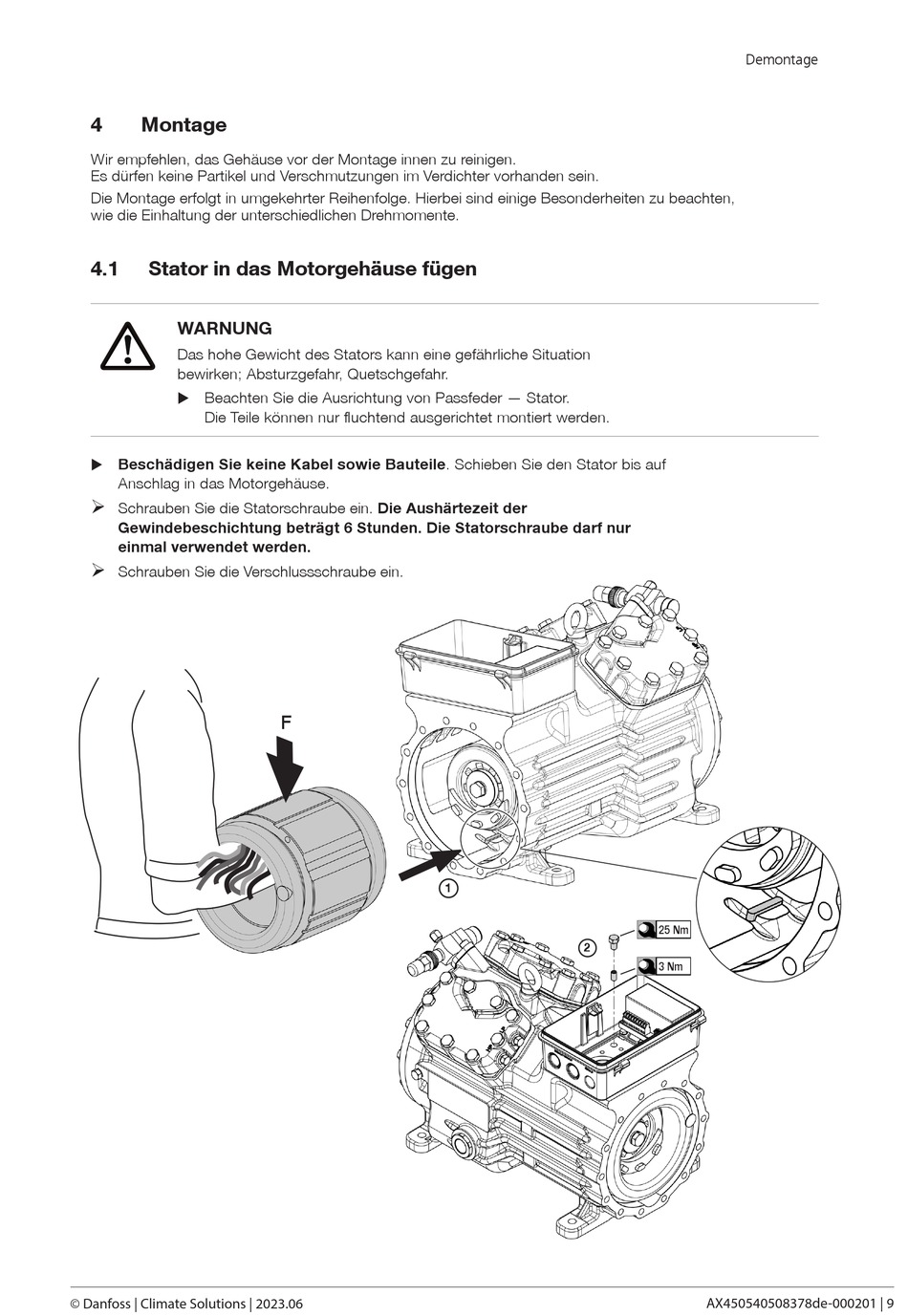

4 Montage
Wir empfehlen, das Gehäuse vor der Montage innen zu reinigen.
Es dürfen keine Partikel und Verschmutzungen im Verdichter vorhanden sein.
Die Montage erfolgt in umgekehrter Reihenfolge. Hierbei sind einige Besonderheiten zu beachten,
wie die Einhaltung der unterschiedlichen Drehmomente.
4.1 Stator in das Motorgehäuse fügen
WARNUNG
Das hohe Gewicht des Stators kann eine gefährliche Situation
bewirken; Absturzgefahr, Quetschgefahr.
Beachten Sie die Ausrichtung von Passfeder — Stator.
X
Die Teile können nur fluchtend ausgerichtet montiert werden.
Beschädigen Sie keine Kabel sowie Bauteile. Schieben Sie den Stator bis auf
X
Anschlag in das Motorgehäuse.
¾
Schrauben Sie die Statorschraube ein. Die Aushärtezeit der
Gewindebeschichtung beträgt 6 Stunden. Die Statorschraube darf nur
einmal verwendet werden.
¾
Schrauben Sie die Verschlussschraube ein.
