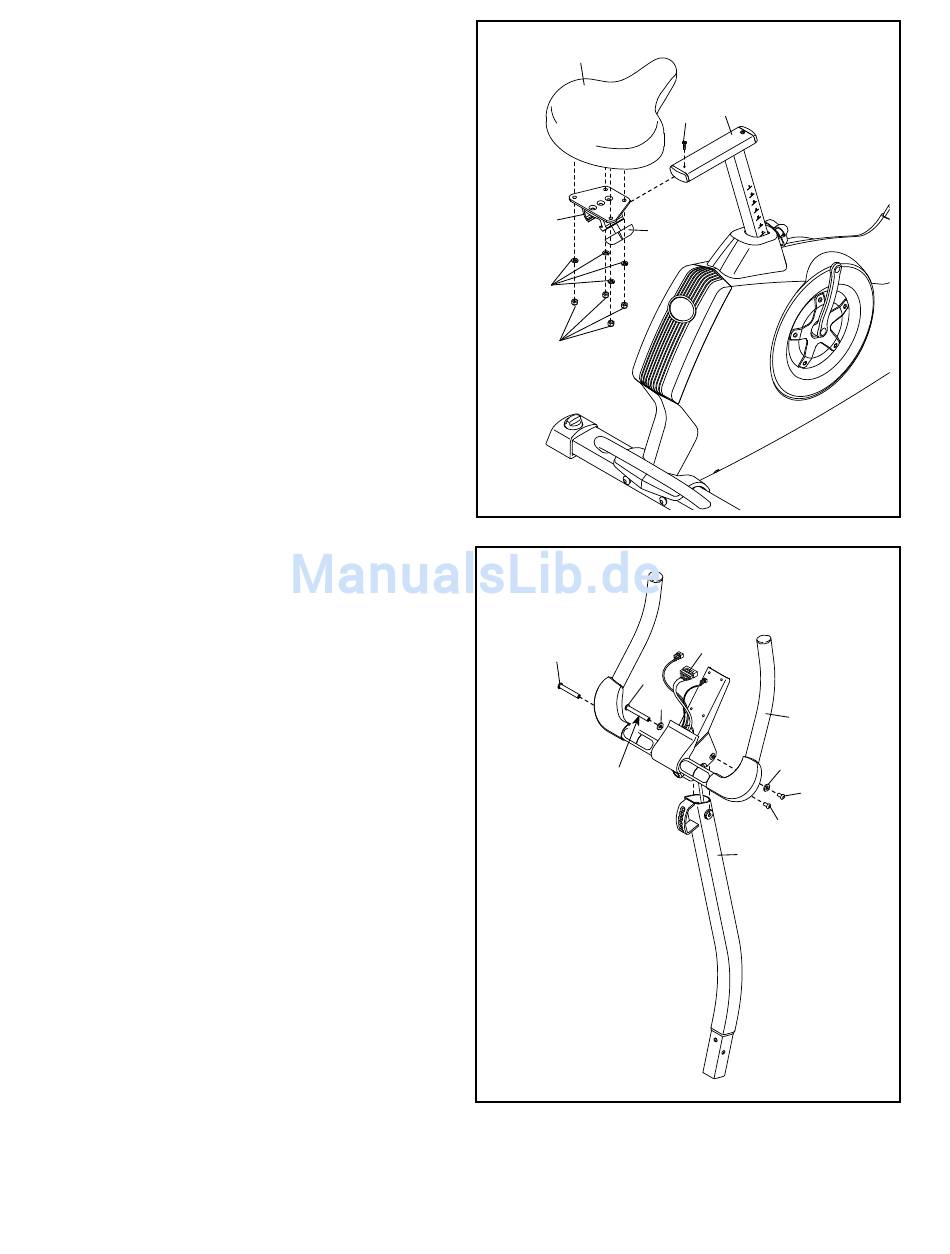

5. Richten Sie den Sattel (23) und die
Sattelhalterung (24) so aus wie angedeutet.
Befestigen Sie den Sattel (23) mit vier selbst-
sichernden M8 Muttern (72) und vier M8
Federringen (75) an der Sattelhalterung (24).
Anmerkung: Die selbstsichernden Muttern und
Federringe wurden vielleicht schon vorher am
Sattel befestigt.
Schieben Sie die Sattelhalterung (24) auf
den Sattelpfosten (6). Schieben Sie dann die
Sattelhalterung ganz nach vorne und ziehen Sie
den Satteleinstellknopf (26) fest.
Befestigen Sie eine helle M4 x 5mm Schraube
(91) hinten am Sattelpfosten (6).
6. Wickeln Sie eine Plastiktüte um einen Finger,
damit der nicht schmutzig wird. Damit kön-
nen Sie nun die Zylinder eines M6 x 70mm
Bolzensets (50) mit Schmierfett bestreichen.
Richten Sie die Haltestange (5) und den Pfosten
(4) so aus, wie angedeutet.
Während eine zweite Person die Haltestange
(5) an den Pfosten (4) hinhält, schieben Sie den
Verlängerungskabel (59) durch die Haltestange
nach oben.
Tipp: Vermeiden Sie ein Abklemmen des
Verlängerungskabels (59). Befestigen Sie die
Haltestange (5) mit dem M6 x 70mm Bolzenset
(50) und zwei M8 Scheiben (43) am Pfosten (4).
Befestigen Sie dann das M6 x 60mm Bolzenset
(51) durch die untere Klammer hindurch an der
Haltestange (5).
