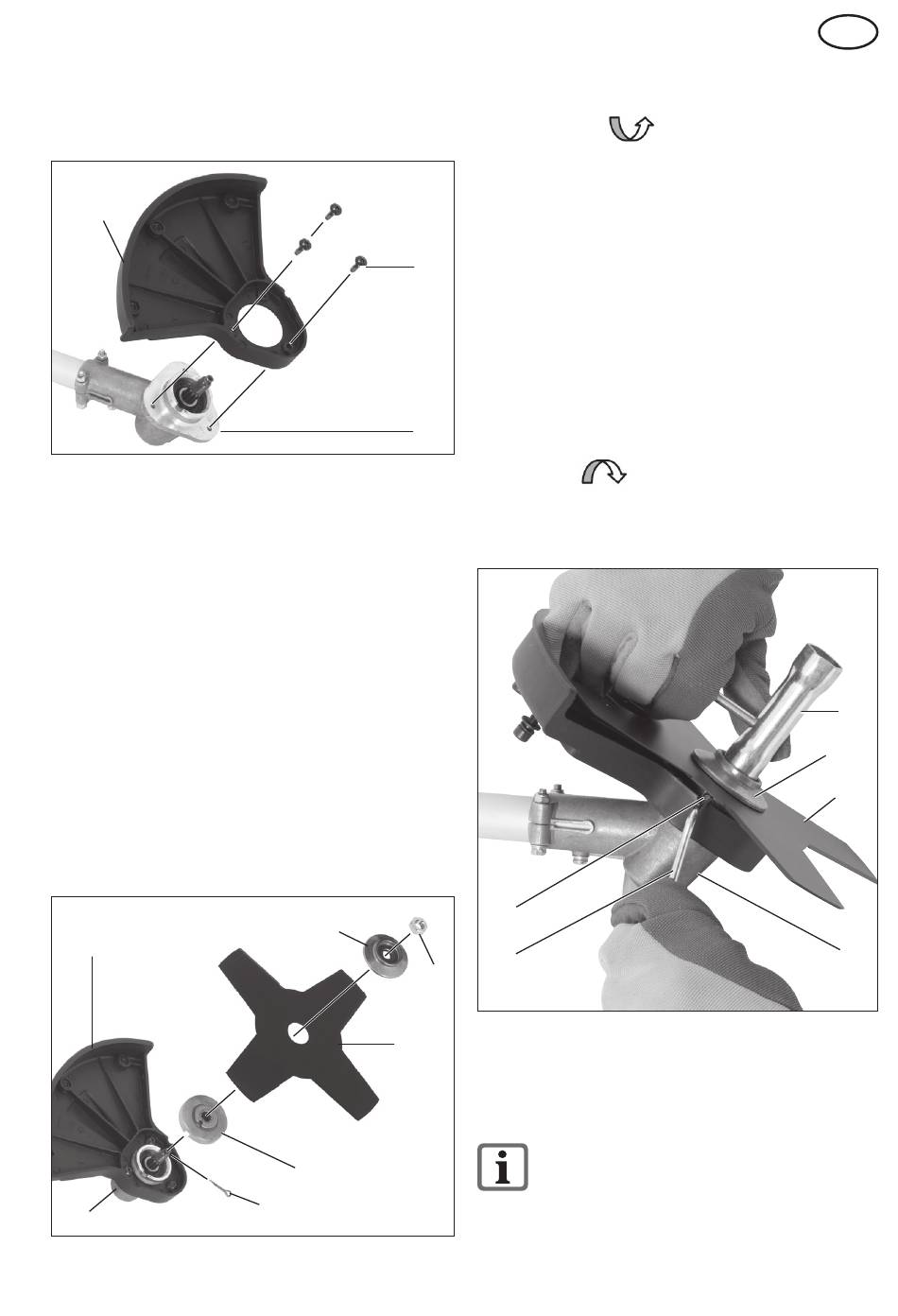

Montaggio della copertura protettiva/
lama in metallo (fi gura 5a):
Fig. 5a
15
1. Svitare le fl ange superiore (33b) ed
inferiore (33a) montate sul supporto
della testina di taglio (19).
2. Avvitare la copertura protettiva (15)
sul supporto della testina di taglio
(19), con l'aiuto delle 3 viti (34) in do-
tazione.
Montaggio della lama in metallo
(fi gura 5b):
3. Collocare la lama in metallo (18) e le
fl ange (33a+b) nella sequenza seguente
sul supporto della testina di taglio (19):
fl angia inferiore (33a) - lama in metallo
(18) - fl angia superiore (33b).
Fig. 5b
15
19
34
19
33b
35
18
33a
23
4. Avvitare la lama in metallo (18) in senso
antiorario
(35) e con l'aiuto della chiave di manu-
tenzione (vedere fi gura 2, n° 26).
Inserire la coppiglia (23).
Smontaggio della lama in metallo
(fi gura 6):
5. Per il bloccaggio dell'albero, inserire
il perno in metallo (25) in dotazione
nell'apposito foro laterale nel supporto
della testina di taglio (19) e nella fl angia
inferiore (33a).
6. Svitare il dado di fi ssaggio in senso
orario con l'aiuto della chiave di
manutenzione (26) e rimuovere la fl an-
gia superiore (33b) e la lama in metallo
(18).
33a
25
Montaggio/smontaggio della
capsula del rocchetto
(fi gura 7)
Lo smontaggio della lama in metal-
lo è descritto nella sezione "Mon-
taggio/smontaggio della lama in
metallo".
con il dado di fi ssaggio
