Sicherheitsfunktionen
Ein-/Ausschalter (Bild 10, Nr. 40)
•
Mit dem Ein-/Ausschalter wird der
Motor abgestellt. Er muss in Stellung
stehen, um den Motor erneut zu
starten.
Gashebelsperre (Bild 10, Nr. 41)
•
verhindert eine zufällige Beschleuni-
gung des Motors. Der Gashebel kann
nur betätigt werden, wenn die Gashe-
belsperre gedrückt ist.
Schutzabdeckungen
•
(Bild 1, Nr. 15 + 20)
schützen die Bedienperson vor un-
beabsichtigter Berührung mit dem
Schneidwerkzeug und weggeschleu-
derten Fremdkörpern.
Funktionsbeschreibung
Das handgeführte und tragbare Gerät be-
sitzt als Antrieb einen Verbrennungsmotor,
der während der Arbeit ununterbrochen in
Betrieb ist. Die Kraftübertragung erfolgt mit-
tels einer Kupplungsscheibe, welche über
eine Fliehkraftkupplung bei hoher Drehzahl
die Motorleistung auf die Schneideinrich-
tung überträgt.
Als Schneideinrichtung besitzt das Gerät
eine automatische Doppelfadenspule und
zusätzlich ein Metallschneidblatt, welche
wahlweise montiert werden können.
Beim Schneidvorgang rotieren zwei
Kunststoff fäden oder vier Metallmesser
um eine Achse, die vertikal zur Schneide-
bene verläuft. Zum Schutz des Anwenders
ist das Gerät mit einer Schutzeinrichtung
versehen, die die Schneideinrichtung ab-
deckt.
Die Funktion der Bedienteile entnehmen Sie
bitte den nachfolgenden Beschreibungen.
12

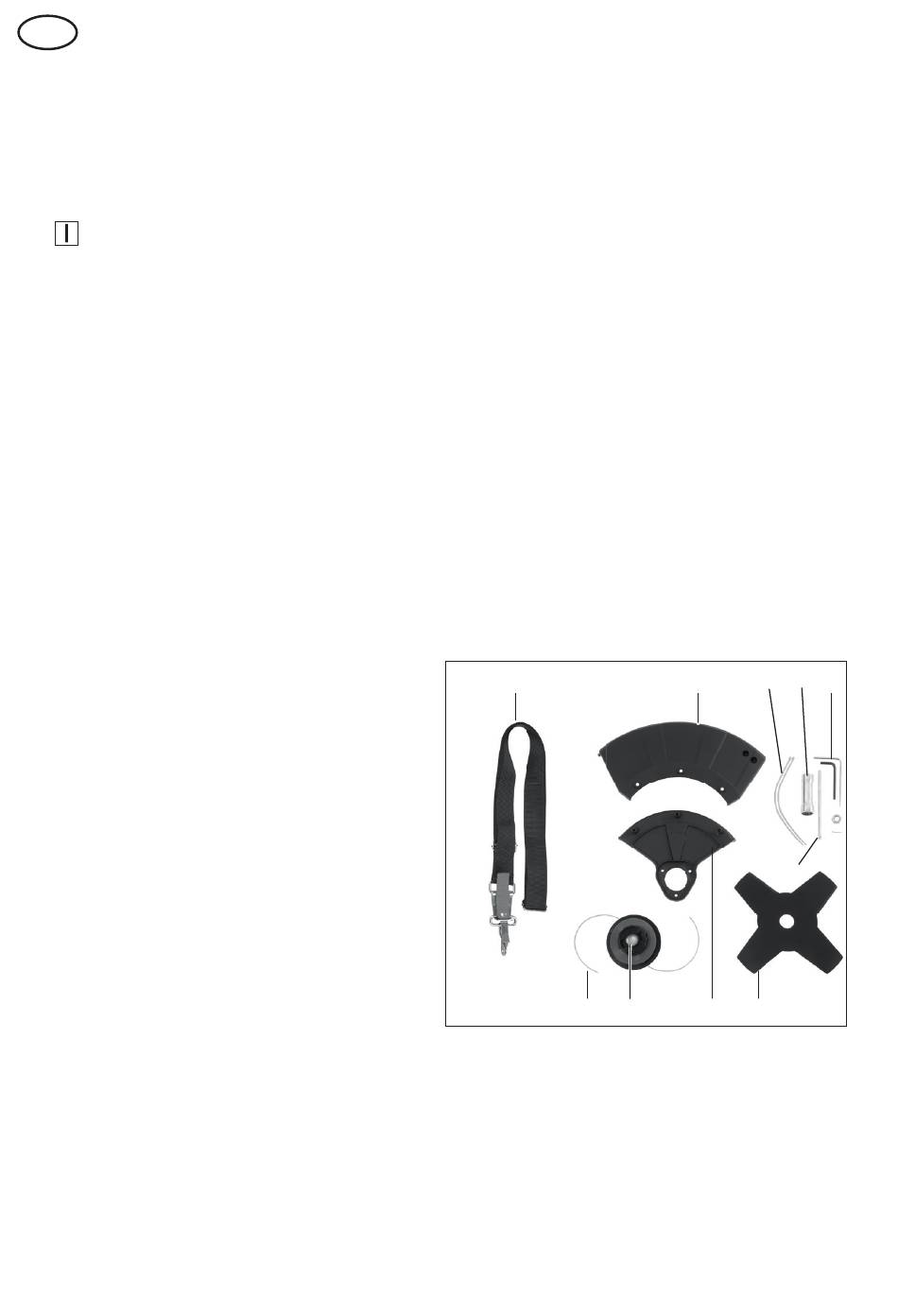

Lieferumfang (Bild 2)
Packen Sie zuerst das Gerät aus und
kontrollieren Sie, ob es vollständig ist.
•
Motorteil mit oberem Schaftrohr, Gaszug
und nicht montiertem Multifunktions-
Handgriff (siehe Bild 1)
•
Unteres Schaftrohr mit Schneidkopf-
träger (siehe Bild 1)
15 Schutzabdeckung/Spulenkapsel (incl.
Befestigungszubehör)
16+17 Spulenkapsel mit Fadenspule
18 Metallschneidblatt
20 Schutzabdeckung/Metallschneidblatt
(incl. Befestigungszubehör)
24 Inbus- und Torxschlüssel
25 Metallstift
26 Wartungsschlüssel
27 Kabelbinder
28 Tragegurt
•
Betriebsanleitung
28
16
Montage
Bevor Sie das Gerät in Betrieb nehmen,
müssen Sie noch das zweiteilige Schaftrohr
zusammensetzen, den Handgriff montieren,
die Schneideinrichtung mit Schutzabdeckung
montieren, den Tragegurt anbringen, Kraft-
stoff einfüllen und das Gerät überprüfen.
15
27 26
25
17
20
18
Bild 2
24
