Pleuel und Exzenter

1 Die Gelenkschrauben (11) aus dem
Pleuel (7) entfernen († BIld 9)
2 Die Gelenkbuchse (12) mit einer
Schraube der Größe / -24
5
16
herausdrücken
3 Den Pleuel (7) entfernen
HINWEIS
Gelenkbuchsen (12) stecken häufig im
Gelenkadapter (13) fest
Möglicherweise ist zum Entfernen der
Gelenkbuchsen (12) eine Schraube
( 5 / -24) aus Satz 276275 erforderlich
16
4 Den Gelenkadapter (13) aus dem
Oszillierrohr (25) entfernen († Bild 11)
5 Die Topfdichtung (16) aus dem Gelenk-
adapter (13) herausziehen
6 Den Stahlstützring (17) entfernen
7 Die Kolben-Verbindungsstange (20)
in einem Schraubstock einspannen
8 Die Kolben-Verbindungsstange (20) mit
einem Maulschlüssel lösen und aus dem
Auslassbolzen (8) entfernen
7
12
11
60
T1
9 Die Kolben-Verbindungsstange (20)
entfernen
10 Den Halteclip (19) von der Kolben-
Verbindungsstange (20) entfernen
11 Den O-Ring (18) mit einem flachen,
stumpfen Werkzeug von der Kolben-
Verbindungsstange (20) entfernen
12 Die Stützscheibe (15) von der Kolben-
Verbindungsstange (20) entfernen
13 Den O-Ring (14) vom Kolbenrohr (10)
entfernen
14 Bei in einem Schraubstock
eingespanntem Pleuel und unter
Verwendung des im Werkzeugsatz
enthaltenen Spezialwerkzeugs (T1)
(† Bild 10) die Kolben-Verbindungss-
tange (20) († Bild 11) entfernen
15 Das Ende der Kolben-Verbindungs-
stange (20) in das Loch im Spezial-
werkzeug (T1) stecken
16 Das Auslassloch in der Kolben-
Verbindungsstange (20) mit dem Loch
im Spezialwerkzeug (T1) zur Deckung
bringen
17 Den im Werkzeugsatz 275996 enthaltenen
Stift durch das Werkzeug hindurch und
in das Auslassloch in der Kolben-
Verbindungsstange (20) stecken

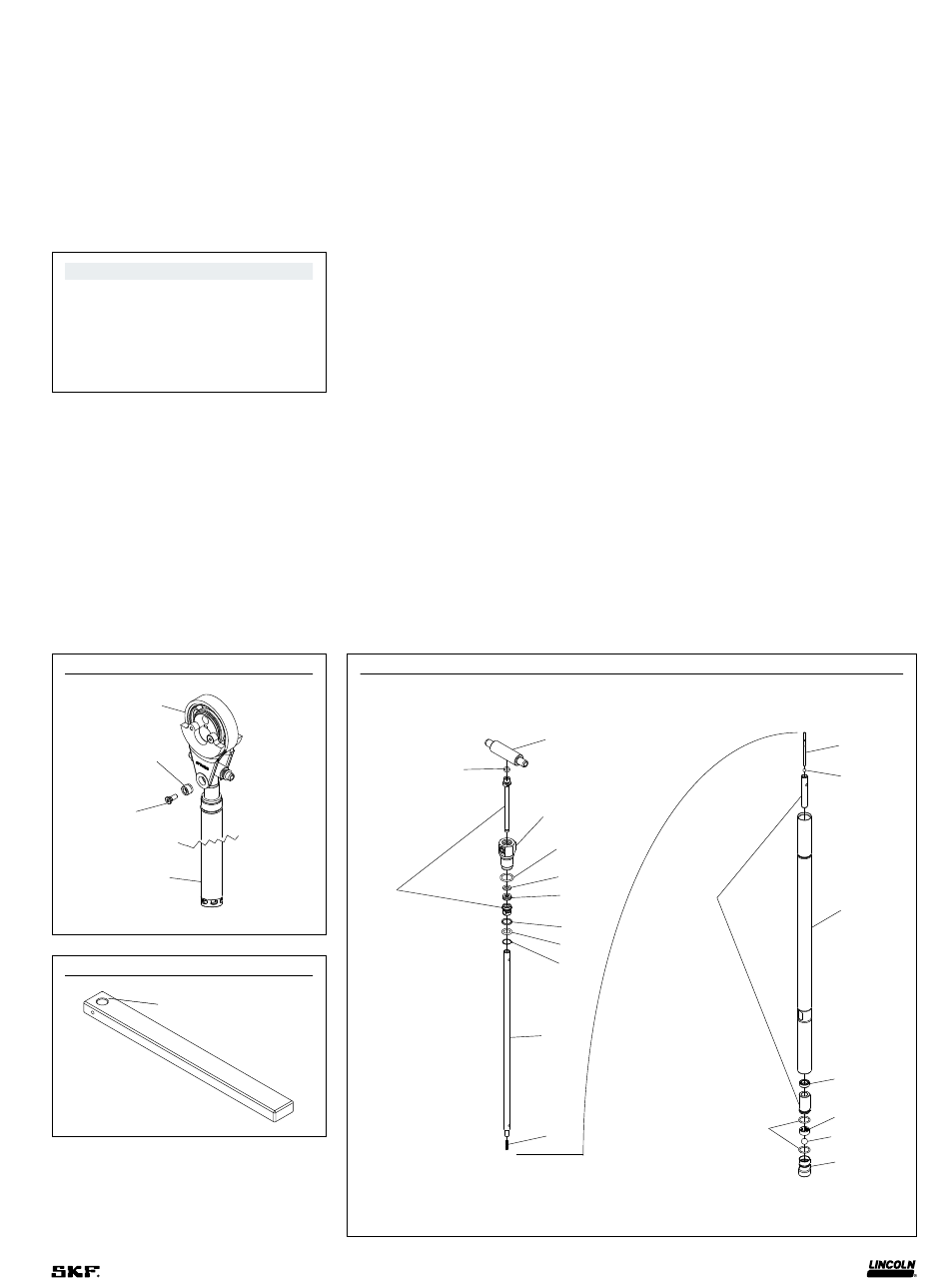

Bild 9
10
Bild 10
8
9
13
14
15
16
17
18
19
20
21
13
18 Den Werkzeugzähler nach rechts drehen,
um den unteren Buchsenkolben (24) aus
der Kolben-Verbindungsstange (20) zu
entfernen
19 Den Kolben (24) entfernen
20 Den Prüfstab (22) aus dem unteren
Buchsenkolben (24) herausziehen
21 Die Kugel (23) aus dem unteren
Buchsenkolben (24) entfernen
22 Die Feder (21) von der Verbindungs-
stange (20) entfernen

Oszillierrohr

1 Das Rückschlagventilsitz-Gehäuse (30)
mit einem / -Zoll-Inbusschlüssel lösen
3
8
2 Das Rückschlagventilsitz-Gehäuse (30)
vom Oszillierrohr (25) entfernen
3 Kugelkäfig (28), Ventilkugel (29) und
O-Ring-Dichtungen (27) aus dem
Rückschlagventilsitz-Gehäuse (30)
entfernen
4 Die untere Buchse (24) vom
Oszillierrohr (25) entfernen
5 Die untere Topfdichtung (26) vom
Oszillierrohr (25) entfernen
24
27
Bild 11
22
23
25
26
28
29
30
