Alarmausgang
Typ
Anschlusstyp
Anschließen analoger Kabel
Schließen Sie einen Standard-CCTV-Monitor an das System an, um die Qualität
des Videobildes mithilfe des DIP-Schalters anzupassen. Die DIP-Schalter können
auch angepasst werden, wenn diese an das IP-System angeschlossen sind.
So schließen Sie die Kabel an:
1. Verbinden Sie ein Koaxialkabel vom BNC-Anschluss der Kamera mit einem
Überwachungsmonitor oder Videoaufzeichnungsgerät.
2. Schließen Sie einen PoE-Switch, eine 12-V-Gleichstromquelle oder 24-V-
Wechselstromquelle an den Netzeingang an. Stellen Sie die PoE-Verbindung
und die Gleichstrom- oder Wechselstrom-Verbindung nicht gleichzeitig her.
Auf dem Etikett der Kamera finden Sie die folgenden Informationen:
Rotes Kabel.
Stromversorgung.
Schwarzes Kabel.
Weißes Kabel.
Schwarzes Kabel.
Hinweis:
Für 24V AC oder 12V DC, kann Schwarz oder Rot als Masse
verwendet werden.
Konfigurieren der Kamera-DIP-Schalter
Sie können mithilfe des DIP-Schaltersatzes an der Rückseite der Kamera sechs
Kamerafunktionen einstellen. In Abbildung 4 unten ist das Layout der DIP-
Schalter dargestellt. Informationen zu diesen Funktionen finden Sie unter
„Beschreibung der DIP-Schaltereinstellungen" auf Seite 7.

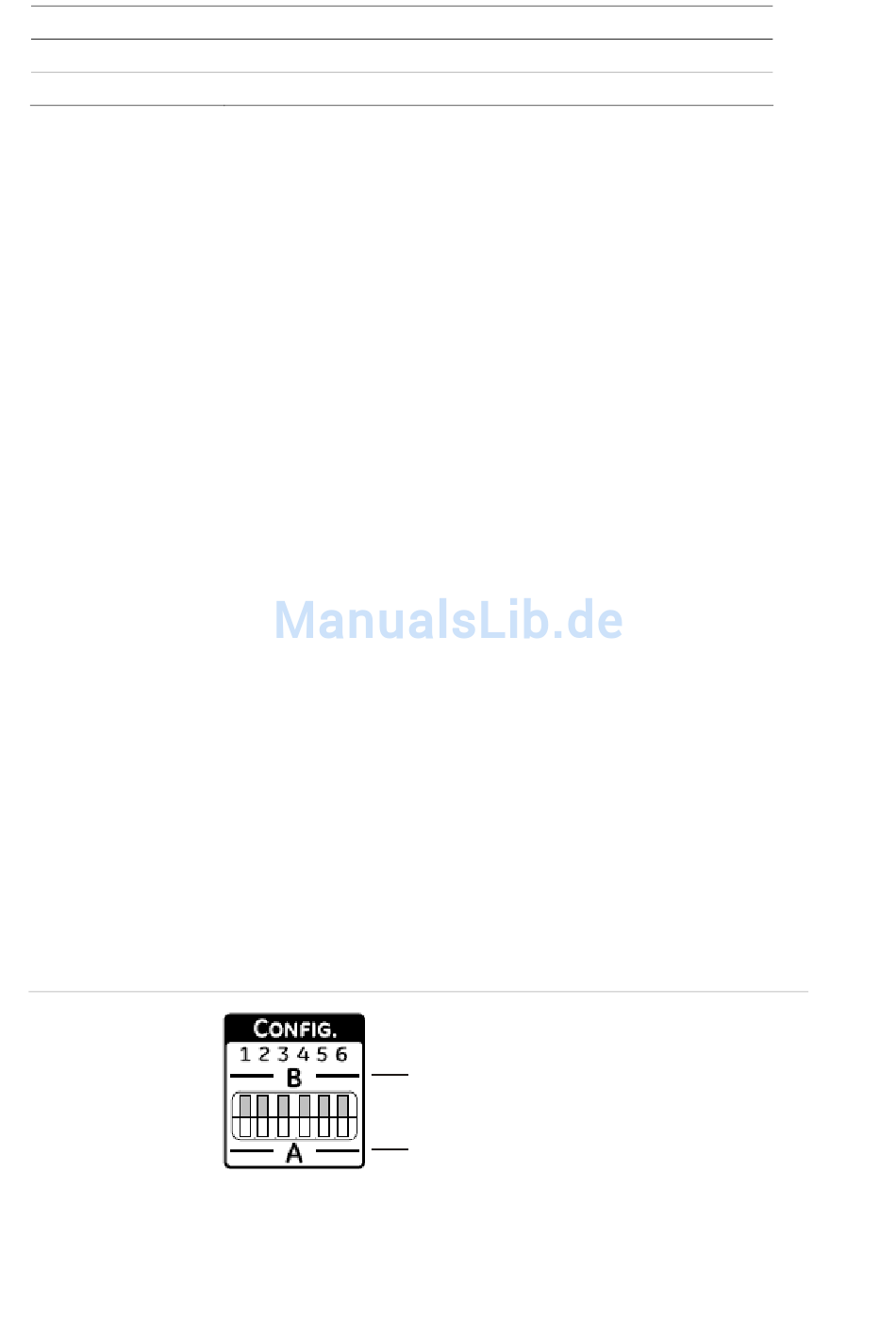

Abbildung 4: Layout der DIP-Schalter (auf der Rückseite der Kamera)
Offener Kollektor. Entspricht 48 V externer Stromversorgung.
Verschraubbarer Anschluss
Stromversorgung.
Videoausgang.
Video-Masseanschluss.
AUS
EIN (Standard)
