Kamerabeschreibung

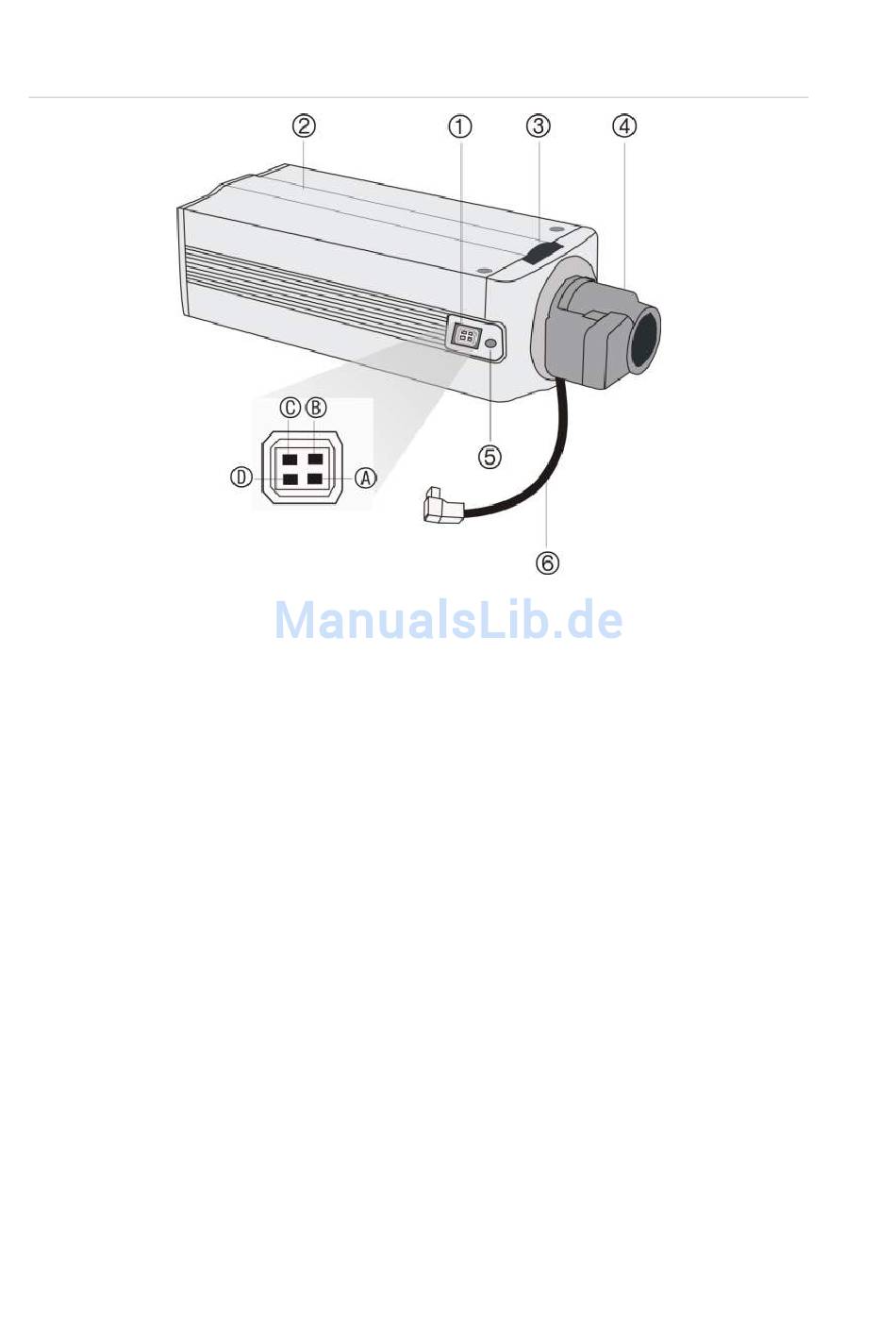

Abbildung 1: Seitenansicht der Box-Kamera
1. Anschluss für geregeltes Objektiv
Anschluss für geregeltes Videoobjektiv::
A. Video (weiß); B. Netz; C. NC;
D. Erdung (schwarz)
Anschluss für geregeltes DC-Objektiv:
A. Antriebsspule (+); B. Bremsspule (+);
C. Bremsspule (-); D. Antriebsspule (-)
Objektive
Wenn Sie ein manuelles Objektiv anbringen, verwenden Sie ein Auto-Shutter-
Objektiv (AES) oder geregeltes Objektiv (AI).
Anbringen der Kamera
Zur Montage der Kamera befestigen Sie diese mit den dafür vorgesehenen
Befestigungselementen an der vorbereiteten Montagefläche.
2. Kamera
3. Auflagemaßanpassung
4. Objektiv (Geregeltes Objektiv abgebildet.
Manuelles Objektiv hat kein Kabel.) Nicht
enthalten
5. Arretierschraube für das Auflagemaß
6. Kabel für geregeltes Objektiv. Nicht
enthalten
