Kamerabeschreibung

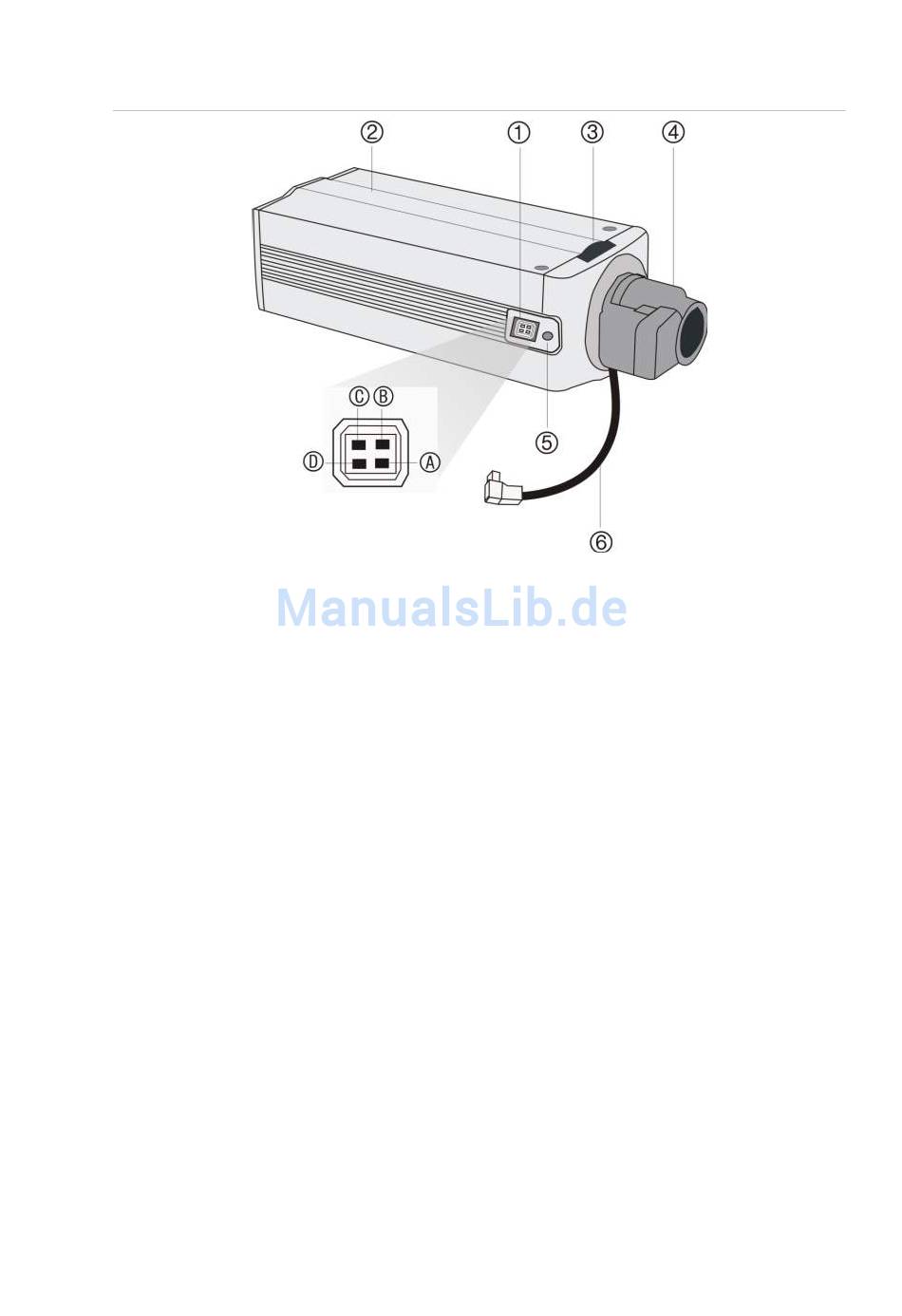

Abbildung 1: Seitenansicht der XP4 Box-Kamera
1. Anschluss für geregeltes Objektiv
Anschluss für geregeltes Videoobjektiv:
A. Video (weiß); B. Netz; C. NC;
D. Erdung (schwarz)
Anschluss für geregeltes DC-Objektiv:
A. Antriebsspule (+); B. Bremsspule (+);
C. Bremsspule (-); D. Antriebsspule (-)
Objektive
Wenn Sie ein manuelles Objektiv anbringen, verwenden Sie ein Auto-Shutter-
Objektiv (AES) oder geregeltes Objektiv (AI).
Anbringen der Kamera
Zur Montage der Kamera befestigen Sie diese mit den dafür vorgesehenen
Befestigungselementen an der vorbereiteten Montagefläche.
UltraView IP XP4 Box Tag/Nacht-Kamera – Benutzerhandbuch
2. Kamera
3. Auflagemaßanpassung
4. Objektiv (geregelt wie abgebildet.
Manuelles Objektiv hat kein Kabel.)
Nicht enthalten
5. Arretierschraube für das Auflagemaß
6. Kabel für geregeltes Objektiv. Nicht
enthalten
5
