Alarmausgang
Type (Typ)
Anschlusstyp
Anschließen analoger Kabel
Schließen Sie einen Standard-CCTV-Monitor an das System an, um die Qualität
des Videobildes mithilfe des DIP-Schalters anzupassen. Die DIP-Schalter
können auch angepasst werden, wenn diese an das IP-System angeschlossen
sind.
So schließen Sie die Kabel an:
1. Verbinden Sie ein Koaxialkabel vom BNC-Anschluss der Kamera mit einem
CCTV-Monitor oder Videoaufzeichnungsgerät.
2. Schließen Sie einen PoE-Switch, eine 12-V-Gleichstromquelle oder 24-V-
Wechselstromquelle an den Netzeingang an. Stellen Sie die PoE-Verbindung
und die Gleichstrom- oder Wechselstrom-Verbindung nicht gleichzeitig her.
Konfigurieren der Kamera-DIP-Schalter
Sie können mithilfe des DIP-Schaltersatzes an der Rückseite der Kamera sechs
Kamerafunktionen einstellen. In Abbildung 4 unten ist das Layout der DIP-
Schalter dargestellt. Informationen zu diesen Funktionen finden Sie unter
„Beschreibung der DIP-Schaltereinstellungen" auf Seite 8.

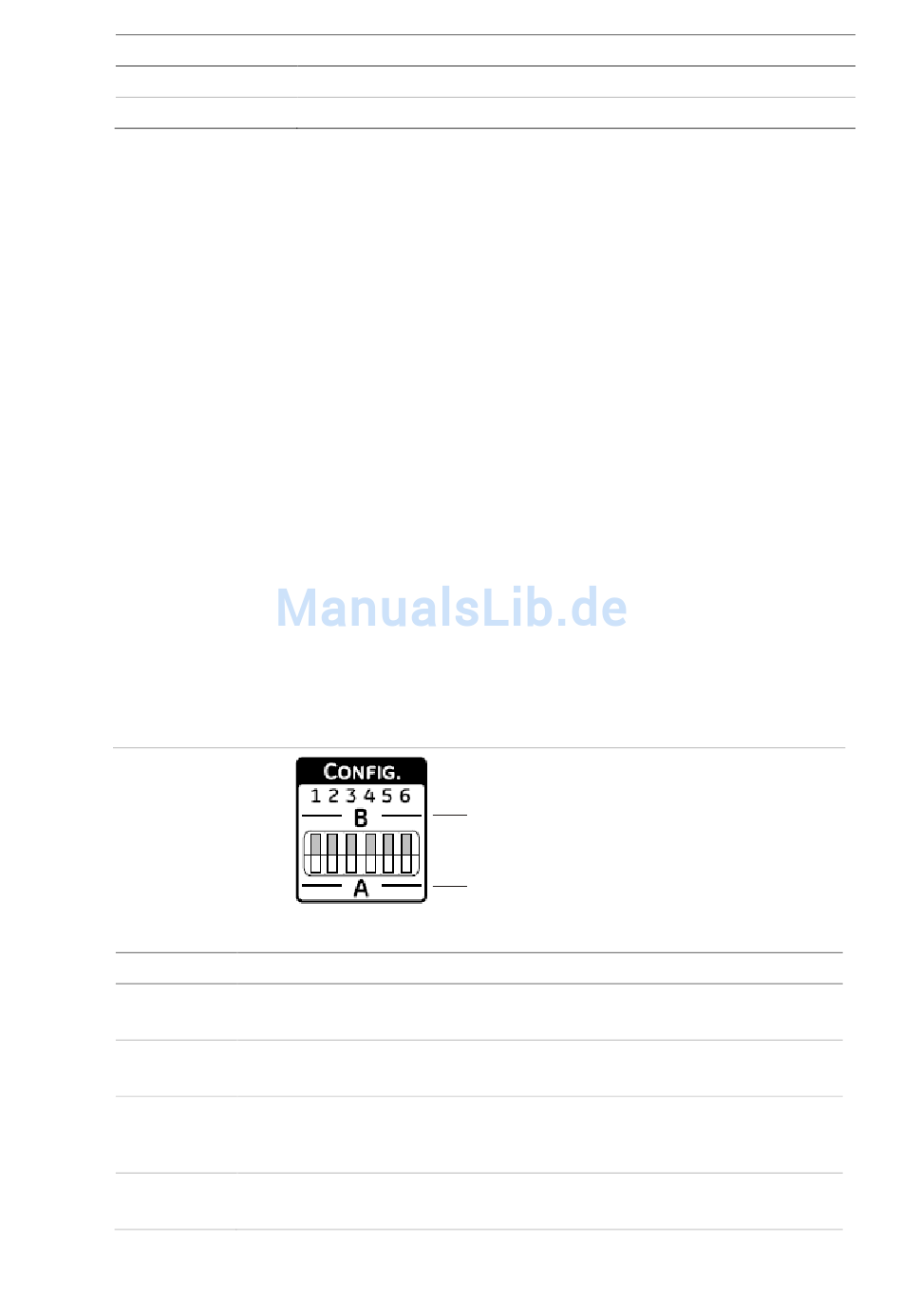

Abbildung 4: Layout der DIP-Schalter (auf der Rückseite der Kamera)
Tabelle 3: Funktionen der DIP-Schalter
Schalter
Bezeichnung
1.
White balance (Weißabgleich)
EIN: ATW-Modus; AUS: PTL-Modus
2.
Gegenlichtkompensation
EIN: BLC ein; AUS: BLC aus
3.
Automatische Blende/automatische Bildverstärkung
EIN: Auto exposure (AE)-Modus (Automatische Bildverstärkung); AUS: Auto iris
(AI)-Modus (Automatische Blende)
4.
Tag/Nacht-Einstellung
EIN: Schwarzweißmodus; AUS: Automatischer Tag/Nacht-Modus
UltraView IP XP4 Box Tag/Nacht-Kamera – Benutzerhandbuch
Offener Kollektor. Entspricht 48 V externer Stromversorgung.
Verschraubbarer Anschluss
AUS
EIN
7
