HYDRAULISCHE SCHEIBENBREMSE

• Die maximale Bremsleistung wird bei einer neuen Bremsscheibe bzw. neuen
Bremsbelägen erst nach einigen Bremsvorgängen erreicht! Unfallgefahr!
• Die Bremsscheibe wird beim Bremsen sehr heiß und kann Verbrennungen
verursachen. Darüber hinaus können die Scheibenkanten scharf sein und
GEFAHR
Schnittverletzungen verursachen. Berühren Sie sie deshalb nicht, wenn die
Scheibe heiß ist oder sie sich dreht. Unfallgefahr!
• Verwenden Sie für die hydraulische Bremsanlage von Shimano nur Shimano-
Mineralöl, für alle anderen Typen nur DOT4 oder eine gleichwertige Brems-
flüssigkeit. Es kann sonst zu Schäden, Fehlfunktionen, bis hin zum Bremsver-
ACHTUNG
sagen führen. Unfall- und Beschädigungsgefahr!

SCHEIBENBREMSE EINSTELLEN

Einstellarbeiten sind an der hydraulischen Scheibenbremsanlage in der Regel nicht
notwendig. Die Bremsbeläge zentrieren sich durch Betätigen der Bremshebel
selbstständig.

BREMSBELAG WECHSELN

• Tauschen Sie die Bremsbeläge aus, sobald die Stärke unter 0,5 mm liegt.
Die Bremsleistung kann sonst bis zum völligen Bremskraftverlust nachlas-
sen sowie die Bremsanlage beschädigen.
Unfall- und Beschädigungsgefahr!
GEFAHR

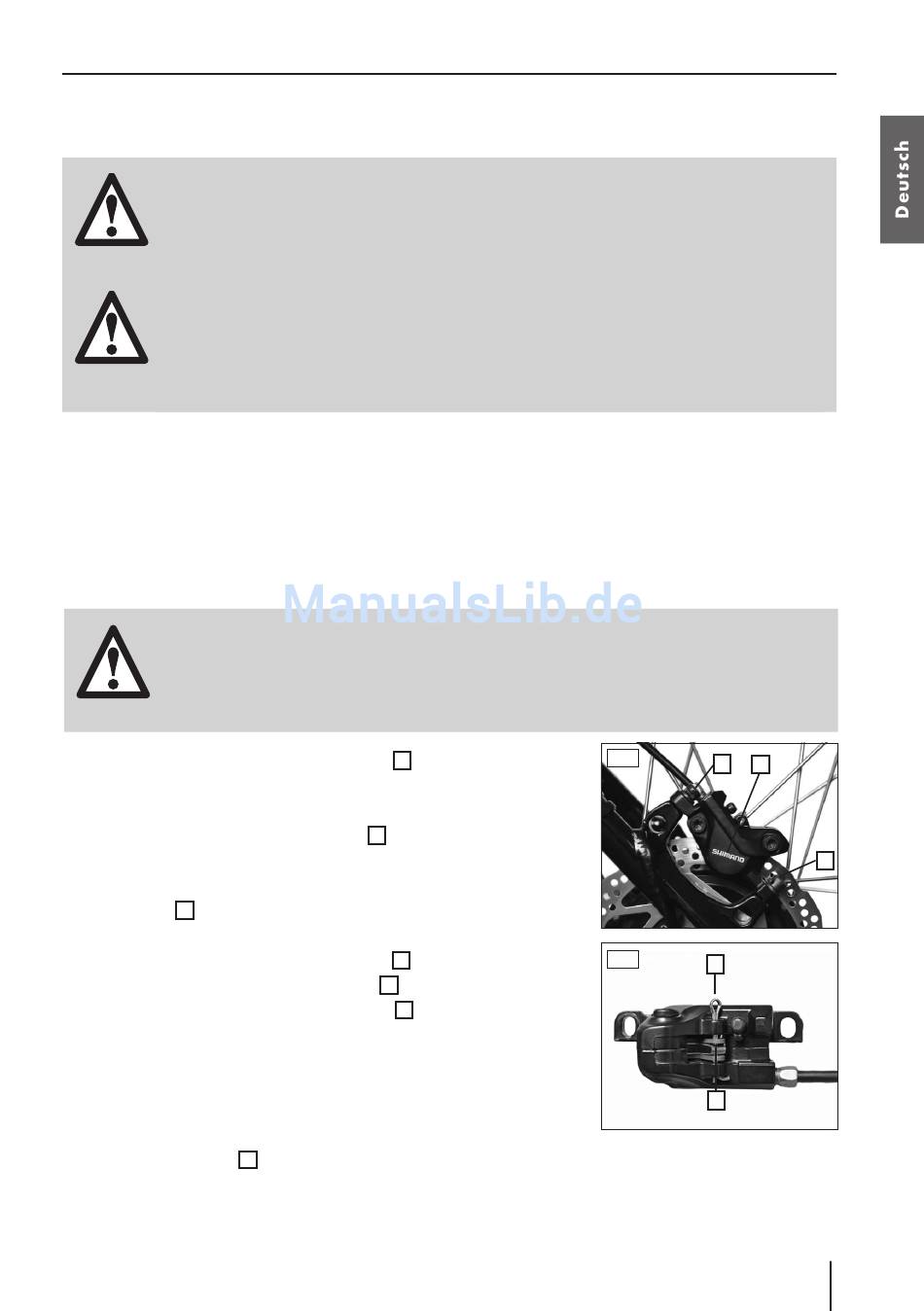

1. Lösen Sie die beiden Schrauben
Bremssattels mit einem 5 mm-Innensechskant-
Schlüssel.
2. Nehmen Sie den Bremssattel
Bremsscheibe ab.
3. Biegen Sie das gekrümmte Ende des Sicherungs-
splintes (Abb. O) gerade. Verwenden Sie hierzu
1
ein geeignetes Werkzeug (z. B. Zange).
4. Ziehen Sie den Sicherungssplint
5. Wechseln Sie die Bremsbeläge
6. Führen Sie den Sicherungssplint
ein und biegen Sie das offene Ende so um, dass sich
der Splint nicht aus der Halterung lösen kann. Ver-
wenden Sie hierfür ein geeignetes Werkzeug
(z. B. Zange).
7. Befestigen Sie den Bremssattel, indem Sie die bei-
den Schrauben
hen.
8. Betätigen Sie mehrmals die entsprechende Bremse, um die neuen Bremsbeläge
im Bremssattel zu zentrieren. Falls noch Schleifgeräusche auftreten, stellen Sie
die Bremse wie beschrieben ein.
(Abb. N) des
1
(Abb. N) von der
2
(Abb. O) heraus.
1
(Abb. O) aus.
2
(Abb. O) wieder
1
(Abb. O) mit einem 5 mm-Innensechskant-Schlüssel festzie-
1
BREMSEN
N
1 2
O
1
2
1
