Drehmomentvorgabe wieder fest an (s. Kapitel Drehmomentvorgabe).
NEIGUNG EINSTELLEN
1. Lösen Sie zunächst die Klemmspindel-Schrauben der Lenker-Muffe mit einem 4-
bzw. 5-mm-Innensechskant-Schlüssel.
2. Stellen Sie den Neigungswinkel des Lenkers ein.
3. Drehen Sie die Lenker-Anbauteile (z.B. Bremshebel) zurück in die Ausgangs-
position.
4. Ziehen Sie die Klemmspindel-Schrauben gemäß Drehmomentvorgabe wieder
fest an (s. Kapitel Drehmomentvorgabe).
Um das Spiel in der Lenkung einzustellen, ziehen Sie die obere Einstellschraube
(Abb. B) mittels eines 5-mm-Innensechskant-Schlüssels nach. Die Einstellschraube
sollte so weit angezogen werden, bis das Lager spielfrei ist. Sie muss nicht zwingend
fest angezogen sein.
SATTEL & SATTELSTÜTZE
• Kontrollieren Sie vor jeder Fahrt und insbesondere nach dem Einstellen der
Sattelposition die Befestigungsschrauben und Schnellspanner auf festen
Sitz. Unfallgefahr!
GEFAHR
GEFAHR
HÖHE EINSTELLEN
• Ziehen Sie die Sattelstütze höchstens bis zur Markierung der Mindestein-
stecktiefe heraus. Die Markierung darf nicht sichtbar sein! Bruch- und
Unfallgefahr! - Bei Missachtung keine Gewährleistung!
GEFAHR

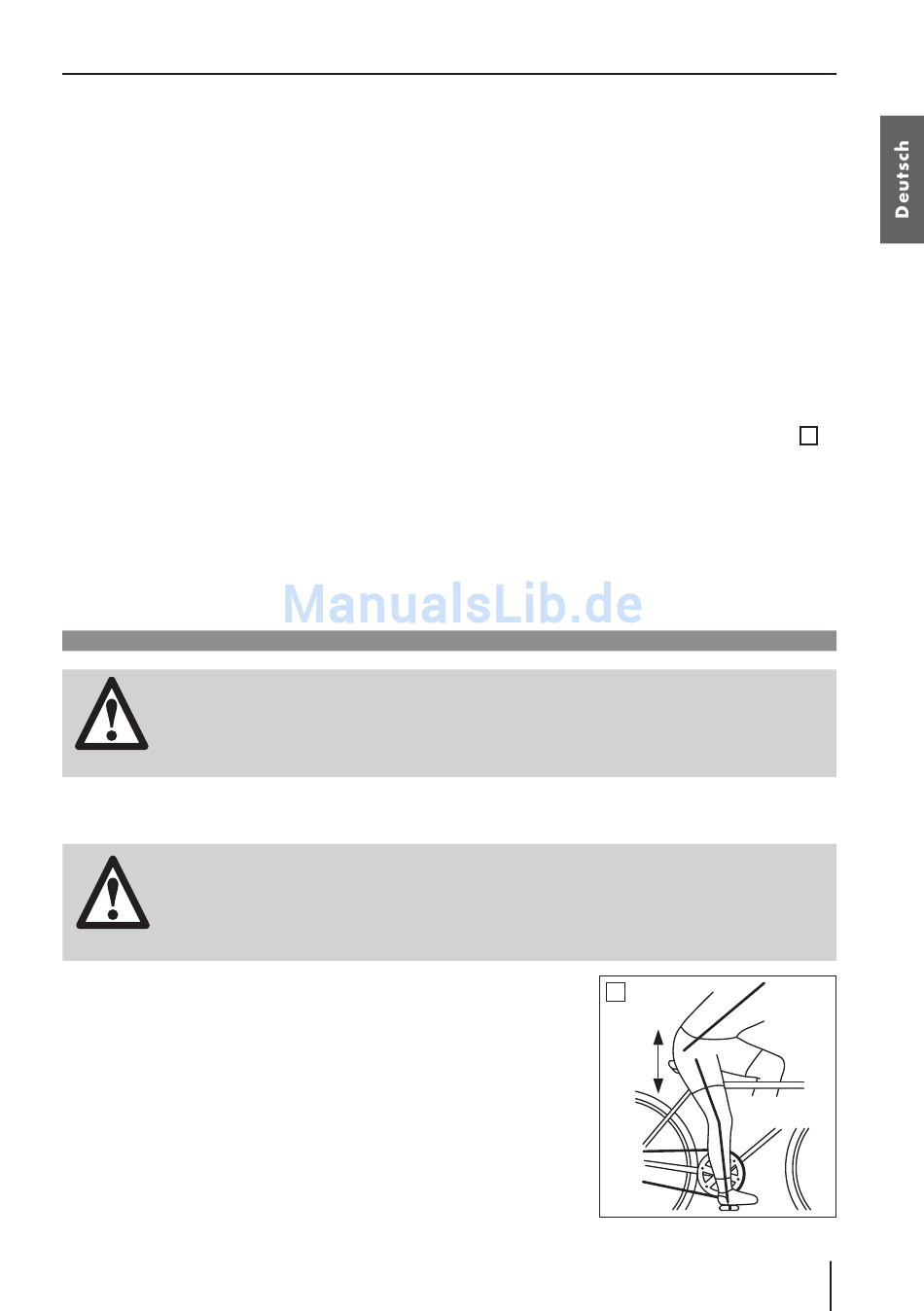

Die Höhe des Sattels sollte so eingestellt sein, dass das
Knie während der Fahrt nicht ganz durchgestreckt
wird und die Fußspitzen in der Sitzposition den Boden
dennoch erreichen können (Abbildung C).
1. Lösen Sie die Klemmung der Sattelstütze mit einem
5-mm-Innen-Sechskantschlüssel. (Abb. D)
2. Stellen Sie die gewünschte Sattelhöhe ein. Ziehen
Sie die Sattelstütze höchstens bis zur Markierung
heraus.
LENKER • SATTEL & SATTELSTÜTZE
C
Knie nicht ganz
durchgestreckt
2
13
