BREMSEN

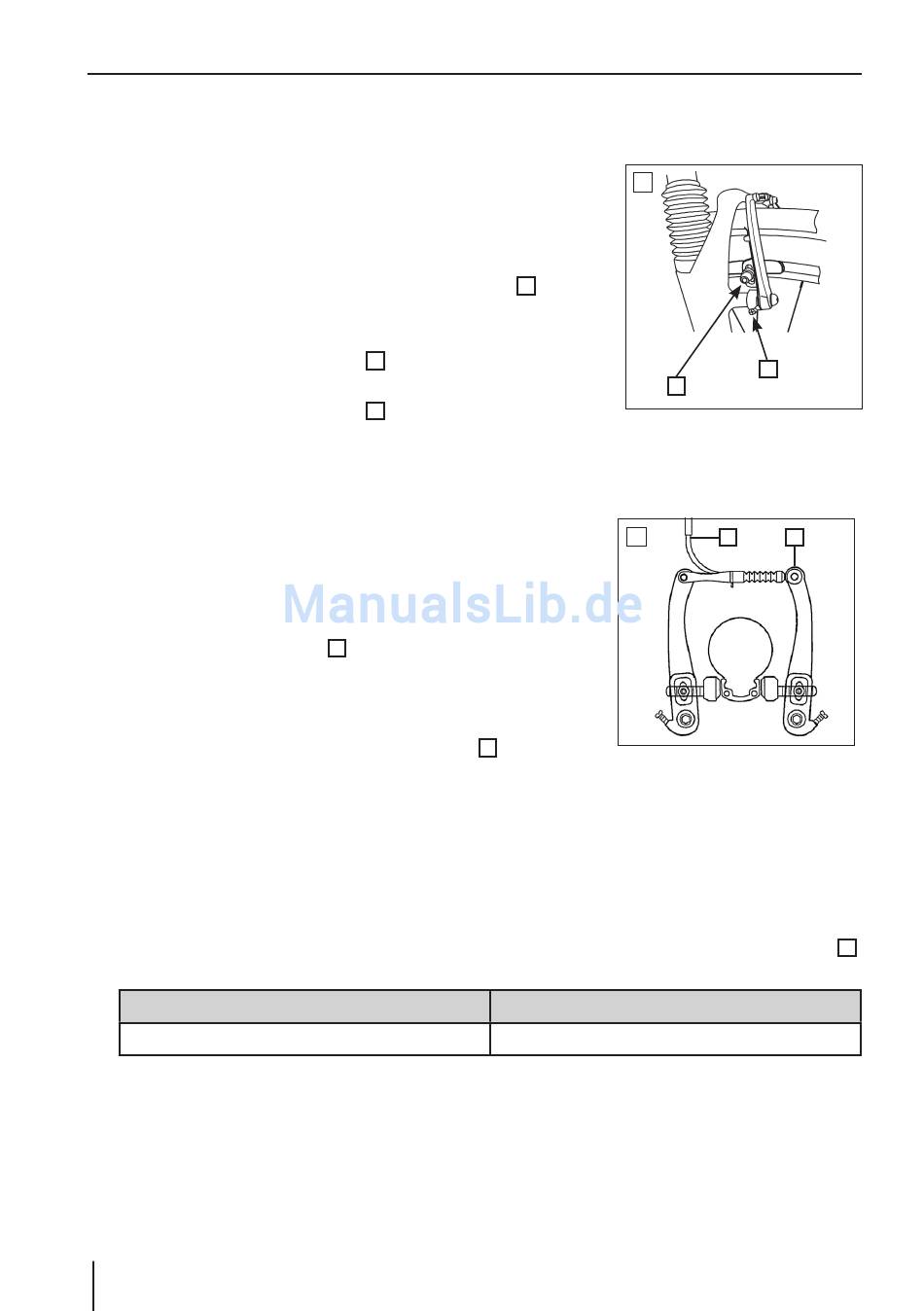

BREMSSCHUHE AUSTAUSCHEN

Die Bremsbeläge (auch Bremsschuhe genannt) ver-
schleißen bei Benutzung. Kontrollieren Sie deshalb re-
gelmäßig den Abnutzungsgrad und tauschen Sie sie
spätestens beim Bremskraftverlust umgehend aus:
1. Lösen Sie die Schrauben der Bremsschuhe
L) auf der linken und rechten Seite mit einem
5-mm-Innen-Sechskant-Schlüssel.
2. Hängen Sie den Bremszug
3. Tauschen Sie beide Bremsschuhe aus.
4. Hängen Sie den Bremszug
5. Stellen Sie anschließend die Bremsschuhe sowie den Bremshebel neu ein.

BREMSSCHUHE EINSTELLEN

Die Einstellung der V-Brake-Felgenbremse ist an Vor-
der- und Hinterrad gleich. Richten Sie zunächst die
Bremsschuhe parallel zur Felge aus:
1. Lösen Sie (falls noch nicht geschehen) die Schrau-
ben der Bremsschuhe
Innen-Sechskant-Schlüssel.
2. Richten Sie die gelösten Bremsschuhe parallel zur
Felge aus.
3. Ziehen Sie die Bremsschuh-Schrauben
lt. Drehmomentvorgabe wieder fest an (s. Kapitel Dremomentvorgabe).
Passen Sie anschließend den Abstand der Bremsschuhe zur Felge an:
Der Abstand der Bremsschuhe zur Felge sollte auf beiden Seiten ca. 1 mm betra-
gen. Bei Betätigung des Bremshebels müssen beide Bremsschuhe zeitgleich mit der
Felge Kontakt haben.
1. Stellen Sie den Abstand der Bremsschuhe ein, indem Sie an der Stellschraube
(Abb. L) drehen:
Abstand zur Felge vergrößern
Abstand zur Felge verringern
2. Stellen Sie anschließend den Bremshebel, wie beschrieben, ein.
18
(Abb. M) aus.
1
(Abb. M) wieder ein.
1
(Abb.L) mit einem 5-mm-
1
(Abb. L)
1
im Uhrzeigersinn
gegen Uhrzeigersinn
L
(Abb.
1
1
M
2
1 2
2
