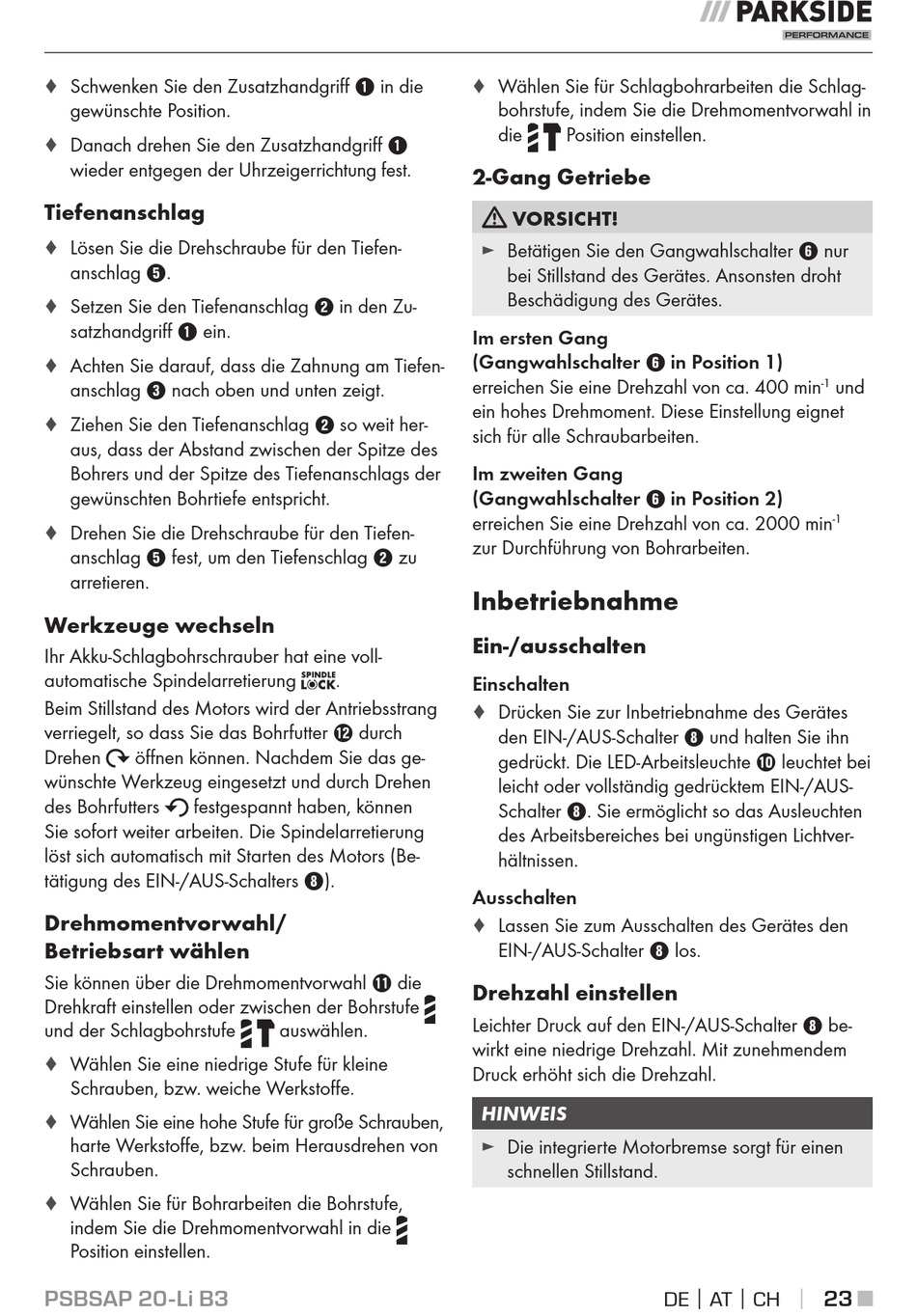

♦ Schwenken Sie den Zusatzhandgriff 1 in die
gewünschte Position.
♦ Danach drehen Sie den Zusatzhandgriff 1
wieder entgegen der Uhrzeigerrichtung fest.

Tiefenanschlag

♦ Lösen Sie die Drehschraube für den Tiefen-
anschlag 5.
♦ Setzen Sie den Tiefenanschlag 2 in den Zu-
satzhandgriff 1 ein.
♦ Achten Sie darauf, dass die Zahnung am Tiefen-
anschlag 3 nach oben und unten zeigt.
♦ Ziehen Sie den Tiefenanschlag 2 so weit her-
aus, dass der Abstand zwischen der Spitze des
Bohrers und der Spitze des Tiefenanschlags der
gewünschten Bohrtiefe entspricht.
♦ Drehen Sie die Drehschraube für den Tiefen-
anschlag 5 fest, um den Tiefenschlag 2 zu
arretieren.

Werkzeuge wechseln

Ihr Akku-Schlagbohrschrauber hat eine voll-
automatische Spindelarretierung
Beim Stillstand des Motors wird der Antriebsstrang
verriegelt, so dass Sie das Bohrfutter w durch
Drehen öffnen können. Nachdem Sie das ge-
wünschte Werkzeug eingesetzt und durch Drehen
des Bohrfutters festgespannt haben, können
Sie sofort weiter arbeiten. Die Spindelarretierung
löst sich automatisch mit Starten des Motors (Be-
tätigung des EIN-/AUS-Schalters 8).
Drehmomentvorwahl/
Betriebsart wählen
Sie können über die Drehmomentvorwahl q die
Drehkraft einstellen oder zwischen der Bohrstufe
und der Schlagbohrstufe
♦ Wählen Sie eine niedrige Stufe für kleine
Schrauben, bzw. weiche Werkstoffe.
♦ Wählen Sie eine hohe Stufe für große Schrauben,
harte Werkstoffe, bzw. beim Herausdrehen von
Schrauben.
♦ Wählen Sie für Bohrarbeiten die Bohrstufe,
indem Sie die Drehmomentvorwahl in die
Position einstellen.
PSBSAP 20-Li B3
.
auswählen.
♦ Wählen Sie für Schlagbohrarbeiten die Schlag-
bohrstufe, indem Sie die Drehmomentvorwahl in
die Position einstellen.

2-Gang Getriebe

VORSICHT!
► Betätigen Sie den Gangwahlschalter 6 nur
bei Stillstand des Gerätes. Ansonsten droht
Beschädigung des Gerätes.
Im ersten Gang
(Gangwahlschalter 6 in Position 1)
erreichen Sie eine Drehzahl von ca. 400 min
ein hohes Drehmoment. Diese Einstellung eignet
sich für alle Schraubarbeiten.
Im zweiten Gang
(Gangwahlschalter 6 in Position 2)
erreichen Sie eine Drehzahl von ca. 2000 min
zur Durchführung von Bohrarbeiten.

Inbetriebnahme

Ein-/ausschalten

Einschalten
♦ Drücken Sie zur Inbetriebnahme des Gerätes
den EIN-/AUS-Schalter 8 und halten Sie ihn
gedrückt. Die LED-Arbeitsleuchte 0 leuchtet bei
leicht oder vollständig gedrücktem EIN-/AUS-
Schalter 8. Sie ermöglicht so das Ausleuchten
des Arbeitsbereiches bei ungünstigen Lichtver-
hältnissen.
Ausschalten
♦ Lassen Sie zum Ausschalten des Gerätes den
EIN-/AUS-Schalter 8 los.

Drehzahl einstellen

Leichter Druck auf den EIN-/AUS-Schalter 8 be-
wirkt eine niedrige Drehzahl. Mit zunehmendem
Druck erhöht sich die Drehzahl.
HINWEIS
► Die integrierte Motorbremse sorgt für einen
schnellen Stillstand.
-1 und
-1
DE │ AT │ CH
│ 23 ■
