INFORMATIONEN ZUR INSTALLATION DES PRODUKTS,
Abklemmen oder Anschließen der Batteriekabel in der falschen Reihenfolge kann zu Verletzungen durch
Stromschlag oder zur Beschädigung der Elektrik führen. Das Minuskabel (-) der Batterie stets zuerst
abklemmen und zuletzt wieder anschließen.
Wenn der Trolling-Motor nicht mit den empfohlenen Spannungswerten betrieben wird, können Schäden am
Produkt die Folge sein. Die maximale Versorgungsspannung nicht überschreiten.
WICHTIG: Die Spannungsspezifikationen für den Trolling-Motor sind dem Aufkleber auf dem Zylinderkopf des
Trolling-Motors zu entnehmen.

ANSCHLUSS EINER 12 VOLT BATTERIE

1.
Einen Sicherungsautomaten mit 50 A (gut) oder 60 A (ideal) mit manueller Rücksetzung in Reihe mit
dem Stromversorgungs-Pluskabel (+) des Trolling-Motors und dem Pluspol (+) der Batterie des
Trolling-Motors installieren.
2.
Das Pluskabel (+) des Trolling-Motors am Pluspol (+) der Batterie des Trolling-Motors anschließen.
3.
Das Minuskabel (-) des Trolling-Motors mit dem Minuspol (-) der Trolling-Motor-Batterie verbinden.
a
b
c

ANSCHLUSS EINER 24-VOLT-BATTERIE

1.
Einen Sicherungsautomaten mit 50 A (gut) oder 60 A (ideal) mit manueller Rücksetzung in Reihe mit
dem Stromversorgungs-Pluskabel (+) des Trolling-Motors und dem Pluspol (+) der Batterie B des
Trolling-Motors installieren.
2.
Das Pluskabel (+) des Trolling-Motors am Pluspol (+) der Batterie B des Trolling-Motors anschließen.
3.
Ein Überbrückungskabel (Ref. grau) zwischen der Minusklemme (–) der Batterie B und der
Plusklemme (+) der Batterie A anschließen.
WICHTIG: Das Überbrückungskabel sollte den gleichen Leiterquerschnitt aufweisen wie das Minus- (–) und
Pluskabel (+).
4.
Das Minuskabel (–) des Trolling-Motors an den Minuspol (–) der Batterie A anschließen.
VERDRAHTUNG UND BATTERIE
!
HINWEIS
64893
ACHTUNG

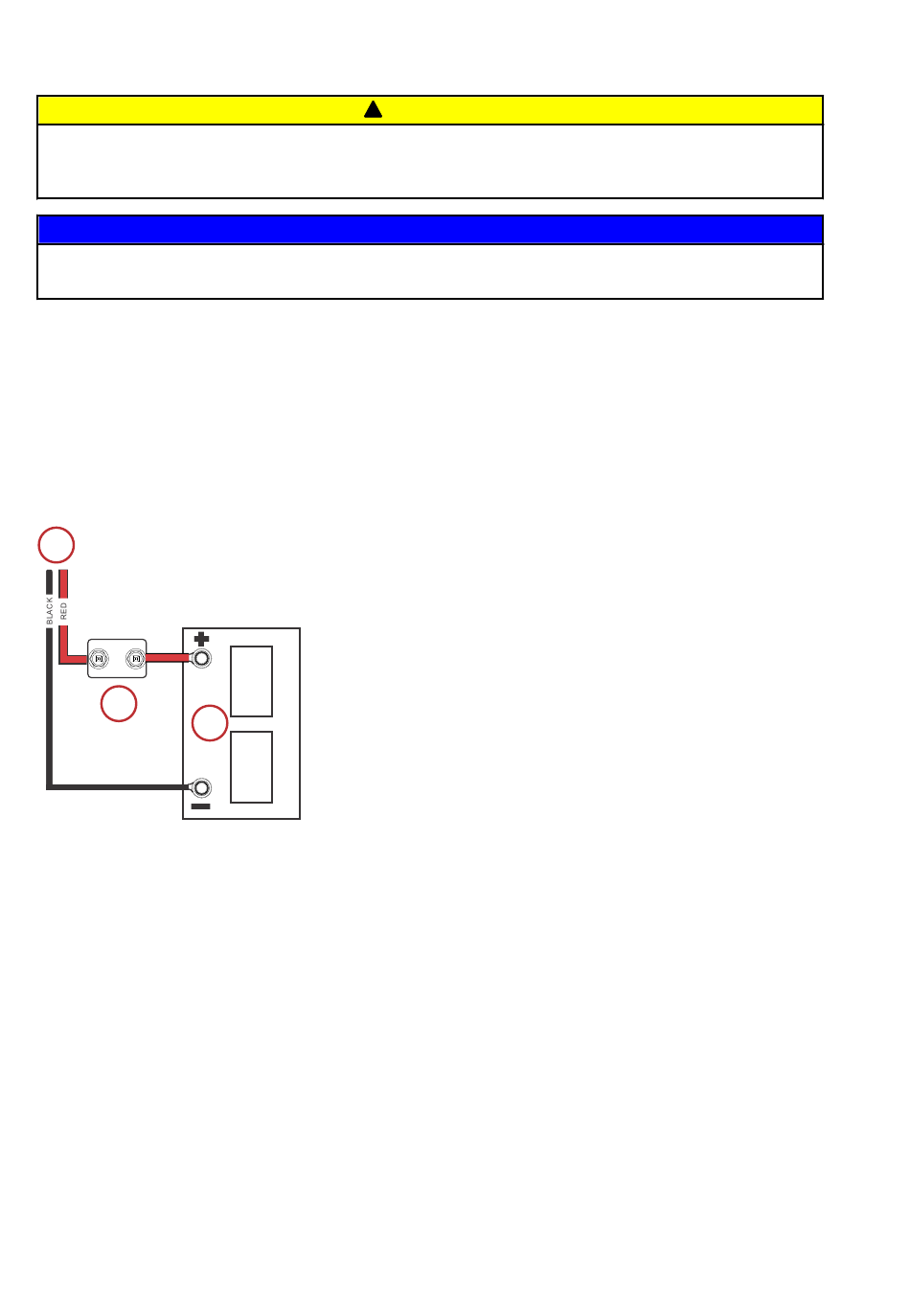

Anschluss an eine 12-Volt-Batterie
a -
Stromversorgungskabel des Trolling-Motors
b -
Sicherungsautomat mit manueller Rücksetzung
c -
Trolling-Motor-Batterie
12
deu
