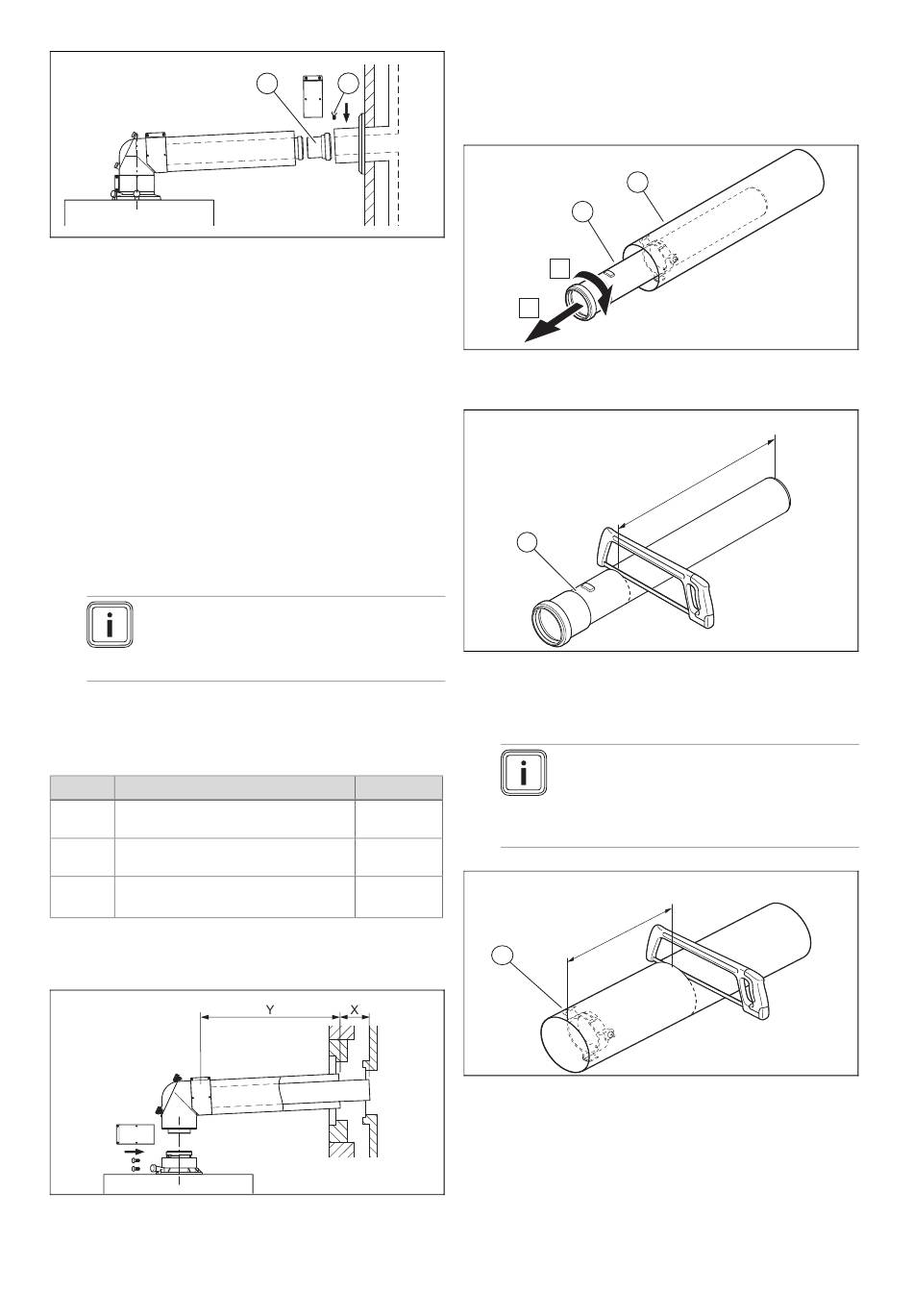

3.3.1.5 Waagerechten Abschnitt montieren

1. Rüsten Sie die Produkte für den Anschluss an die Luft-
Abgas-Führung ⌀ 80/125 mm um.
– Die Montage des Anschlussstücks ⌀ 80/125 mm für
die Luft-Abgas-Führung ist in der Installationsanlei-
tung des Produkts beschrieben
2. Schließen Sie das Heizgerät an die Luft-Abgas-Anlage
an, wie in der Montageanleitung Luft-Abgas-Führung
des Heizgeräts beschrieben.
3. Wenn herstellerbedingt das Maß L2 < 10 mm beträgt
(→ Seite 8), dann montieren Sie zwischen dem waage-
rechten und dem senkrechten Abschnitt die kurze Ver-
lägerung (3).
–
Wenn das Maß L2 = 15 mm beträt, dann wird die
kurze Verlägerung (3) nicht benöigt
4. Setzen Sie zur Sicherung des Anschlusses an den
senkrechten Abschnitt eine der rostfreien Sicherungs-
schrauben (5) ein.
Hinweis
Die Montage weiterer Komponenten ist in
der Montageanleitung der Luft-Abgas-Füh-
rung der Heizgeräte beschrieben.
3.3.1.6 Anschluss an Keramik-Abgasanlagen
montieren
Benötigte Komponenten
Anzahl Bezeichnung
1 Revisionsbogen (PP), konzentrisch,
87°
1 Verlängerung (PP), konzentrisch,
0,5 m
1 Schelle,
DIN 3017 – A – 70-90 x 12 – W1 -2
3.3.1.7 Geräteseitigen Anschluss an Keramik-
Abgasanlagen montieren
1. Entnehmen Sie das Maß X den Vorgaben des Herstel-
lers der keramischen Abgasanlage.
0020327542_00 Montageanleitung Luft-Abgas-Führung
3 5
Art.-Nr.
0020214161
0020257019
−
–
Für die Systeme des Herstellers Schiedel beträgt
das Maß X oft 70 mm.
2. Messen Sie das Maß Y.
–
Viele Systeme haben einen Anschlag für das Luft-
rohr. Beachten Sie die Vorgaben des Herstellers,
um das richtige Maß zu bestimmen.
2
1
A
B
3. Ziehen Sie das Abgasrohr (1) aus dem Luftrohr (2) der
Verlängerung.
Y ≤
X +
Y >
X +
1
4. Kürzen Sie das Abgasrohr (1):
– X + Y ≤ 365 mm: auf die Länge X + Y + 15 mm.
–
X + Y > 365 mm: auf die Länge 380 mm.
Hinweis
Wenn weitere Verlängerungen notwendig
sind, dann beachten Sie die Mindestrohr-
länge (→ Montageanleitung Luft-Abgas-Füh-
rung). Passen Sie das Maß Y ggf. an.
m :
5 m
m :
3 6
5 m
Y ≤
3 6
X +
Y >
X +
2
5. Kürzen Sie das Luftrohr (2), gemessen von dem Ende
mit dem Abstandshalter:
m m
1 5
Y +
x +
m
m : 0 m
3 8
5 m
m :
3 6
5 m
3 6
− X
m
Y
5 m
3 6
9
