3.2

Senkrechten Abschnitt montieren

▶
Installieren Sie die senkrechte Abgasleitung gemäß den
Vorgaben des Herstellers.
3.3

Waagerechten Abschnitt montieren

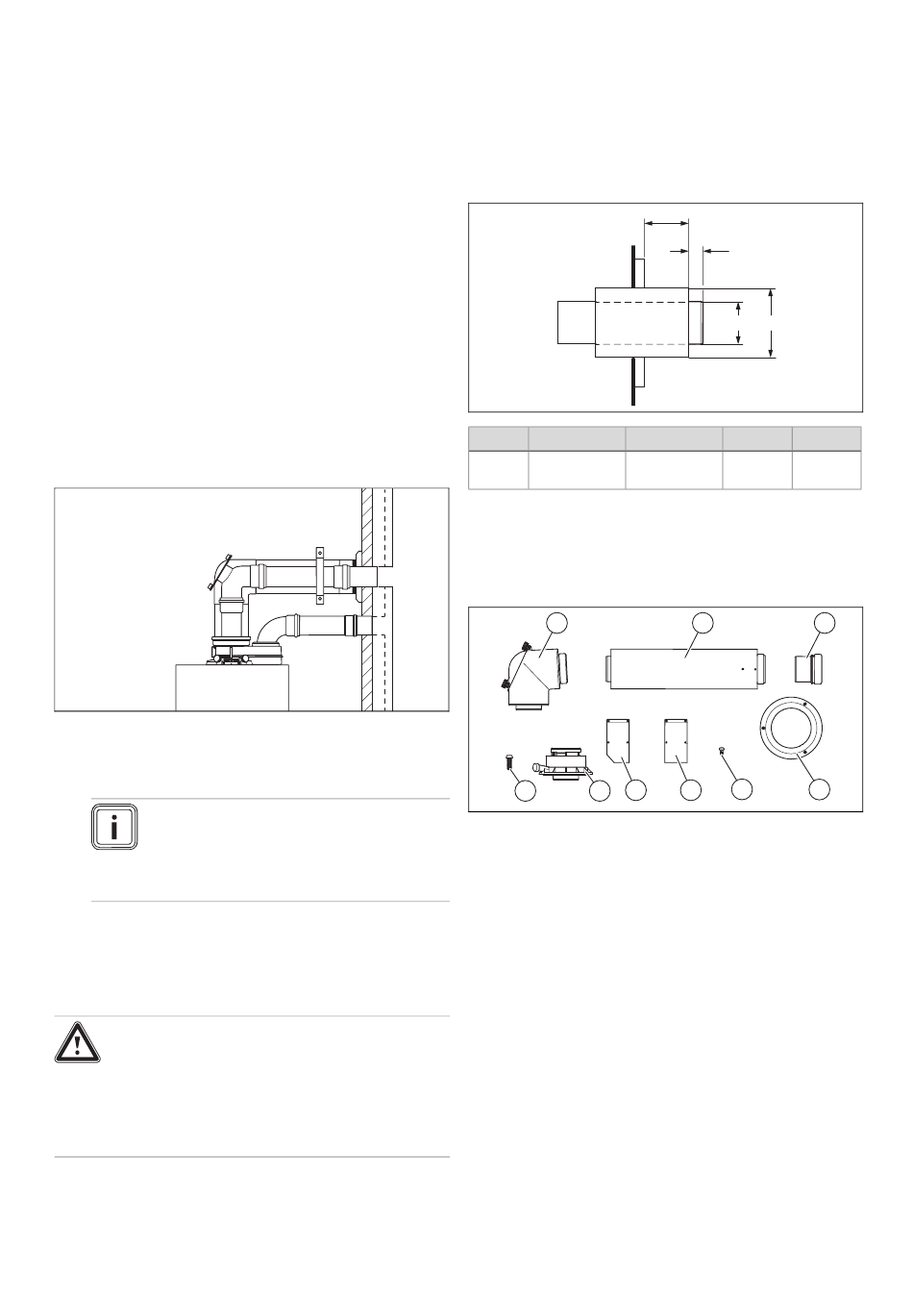

3.3.1 Waagerechten Abschnitt Ø 80/125 montieren
3.3.1.1 Heizgerät auf eine luftumspülte, parallele
Luft-Abgas-Führung umbauen
1. Bauen Sie beim Austausch eines Heizgeräts mit einer
vorhandenen, parallelen ⌀ 80/80 mm Abgasführung
die Abgasführung auf ein luftumspültes Abgasrohr
⌀ 80/125 mm um.
–
Benutzen Sie dazu das Anschlussstück
0010045836, das eine parallele Luftführung
ermöglicht.
2. Wenn ein Anschlussstück für die Luft-Abgas-Führung
auf dem Gerät vorhanden ist, dann demontieren Sie
dieses Anschlussstück gemäß der Installationsanlei-
tung des Heizgeräts.
3. Montieren Sie das Anschlussstück für den Anschluss
eines luftumspülten Abgasrohrs mit paralleler Luft-Füh-
rung gemäß der Installationsanleitung des Heizgeräts.
4. Montieren Sie die mit dem Heizgerät zertifizierten, kon-
zentrischen Abgasrohre gemäß der Montageanleitung,
die dem Heizgerät beiliegt.
Hinweis
Es dürfen nur konzentrische Abgasrohre an
das Anschlussstück für den Anschluss eines
luftumspülten Abgasrohrs mit paralleler Luft-
Führung angeschlossen werden.
5. Verschließen Sie den konzentrischen Abschnitt am
letzten Segment bündig vor dem Schacht, sodass sich
alle Muffen-Verbindungen des Abgasrohrs innerhalb
des konzentrischen Rohrs befinden.
Gefahr!
Vergiftungsgefahr durch austretende Ab-
gase!
▶
Sichern Sie den waagerechten Abschnitt
gegen Herausziehen mit einer Schelle an
der Wand.
Sichern Sie das Luftrohr der Verrohrung ⌀ 80/125 mm
6.
und das Anschlussstück mit mindestens einer Siche-
rungsschraube.
7. Installieren Sie das Luftrohr.
8
Ø80/125
Ø80
3.3.1.2 Maximale Luft-Abgas-Rohrlängen
waagerechter Abschnitt
–
5,0 m plus 3 Bögen
–
Jeder weitere Bogen verringert die Länge um 2,5 m.
3.3.1.3 Anschlussmaße
Der Anschluss an den senkrechten Abschnitt der Luft-Ab-
gas-Anlage muss folgende Maße aufweisen:
DA
80 ± 0,5 mm 125 ± 0,5 mm
80/125
Die angegebenen Durchmesser DA und DL sind Außen-
durchmesser.
3.3.1.4 Lieferumfang Basisanschlussset ⌀ 80/125 -
Art.-Nr. 0020277303
1
7
9 8
1 Bogen 87° mit Revi-
sionsöffnung
2 Verlängerung
3 Kurze Verlängerung
4 Mauerrosette
5 Sicherungsschraube
für Luftschellen, rostfrei
(6 x)
Montageanleitung Luft-Abgas-Führung 0020327542_00
L
1
L
2
D
D
A L
DL L1 L2
min.
15 mm
35 mm
2 3
5 4
6
6 70-mm-Luftschelle (2 x)
7 70-mm-Luftschelle mit
Ausschnitt (1 x)
Anschlussstück ⌀
8
80/125 mm
9 Befestigungsschraube
für Anschlussstück (4 x)
