3.2

Verticaal deel monteren

▶
Installeer de verticale verbrandingsgasleiding conform de
instructies van de fabrikant.
3.3

Horizontaal deel monteren

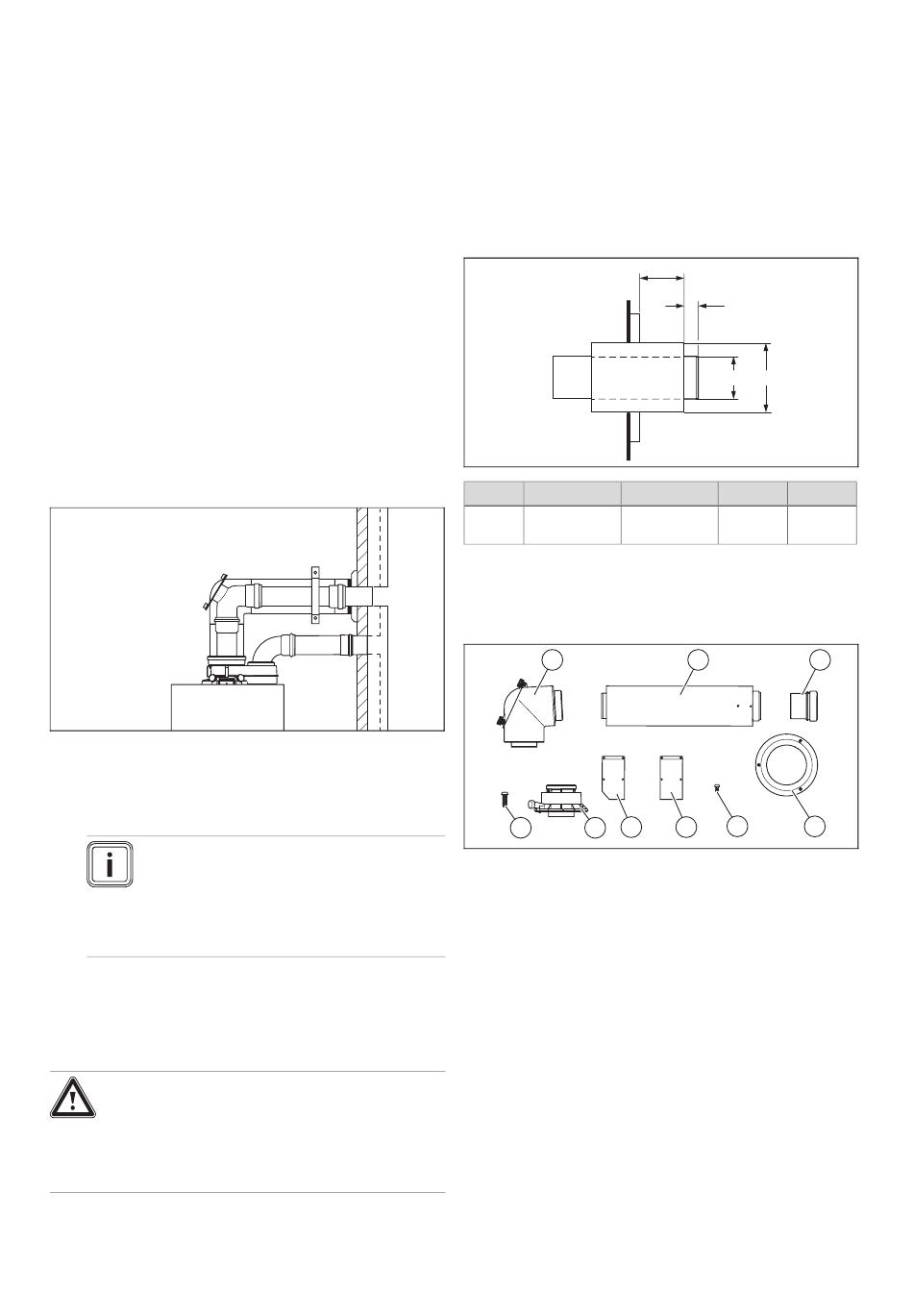

3.3.1 Horizontale deel Ø 80/125 monteren
3.3.1.1 CV-toestel naar een met lucht
omspoelde, parallelle verbrandingsluchttoe-
voer/verbrandingsgasafvoer ombouwen
1. Bouw bij het vervangen van een CV-toestel met een
aanwezige, parallelle ⌀ 80/80 mm verbrandingsgasaf-
voer, de verbrandingsgasafvoer om naar een met lucht
omspoelde verbrandingsgasafvoer ⌀ 80/125 mm.
–
Gebruik daarvoor het aansluitstuk 0010045836, dat
een parallelle verbrandingsluchttoevoer mogelijk
maakt.
2. Wanneer een aansluitstuk voor de VLT/VGA op het
product aanwezig is, demonteer dan dit aansluitstuik
conform de installatiehandleiding van het CV-toestel.
3. Monteer het aansluitstuk voor de aansluiting van een
met lucht omspoelde verbrandingsgasafvoer met paral-
lelle luchttoevoer conform de installatiehandleiding van
het CV-toestel.
4. Monteer de met het CV-toestel gecertificeerde, con-
centrische verbrandingsgasafvoeren conform de mon-
tagehandleiding, die met het CV-toestel is meegele-
verd.
Aanwijzing
Er mogen alleen concentrische verbran-
dingsgasafvoeren op het aansluitstuk voor
de aansluiting van een met lucht omspoelde
verbrandingsgasafvoer met parallelle lucht-
toevoer worden aangesloten.
5. Sluit het concentrische deel op het laatste segment
vlak voor de schacht, zodat alle mofverbindingen van
de verbrandingsgasafvoer binnen de concentrische
buis liggen.
Gevaar!
Vergiftigingsgevaar door lekkende rook-
gassen!
▶
Borg het horizontale deel tegen uittrekken
met een klem op de wand..
Borg de luchtbuis van het leidingwerk ⌀ 80/125 mm en
6.
het aansluitstuk met minimaal een borgschroef.
0020327542_00 Installatiehandleiding luchttoever- en verbrandingsgasafvoer
Ø80/125
Ø80
7. Installeer de luchtbuis.
3.3.1.2 Maximale VLT/VGA-buislengten horizontaal
gedeelte
–
5,0 m plus 3 bochten
–
Elke volgende bocht vermindert de lengte met 2,5 m.
3.3.1.3 Aansluitmaten
De aansluiting op de verticale sectie van het verbrandings-
luchttoevoer-/verbrandingsgasafvoersysteem moet de vol-
gende maten hebben:
DA
80 ± 0,5 mm 125 ± 0,5 mm
80/125
De opgegeven diameters DA en DL zijn buitendiameters.
3.3.1.4 Leveringsomvang basisaansluitset ⌀ 80/125
- artikelnummer 0020277303
1
9 8 7
1 Bochtstuk 87° met
revisieopening
2 Verlengstuk
3 Kort verlengstuk
4 Muurrozet
5 Borgschroef voor lucht-
klemmen, roestvrij (6 x)
L
1
L
2
D
D
A L
DL L1 L2
min.
15 mm
35 mm
2 3
5 4
6
6 70-mm-luchtklem (2 x)
7 70 mm-luchtklem met
uitsparing (1 x)
8 Aansluitstuk
⌀ 80/125 mm
9 Bevestigingsschroef
voor aansluitstuk (4 x)
