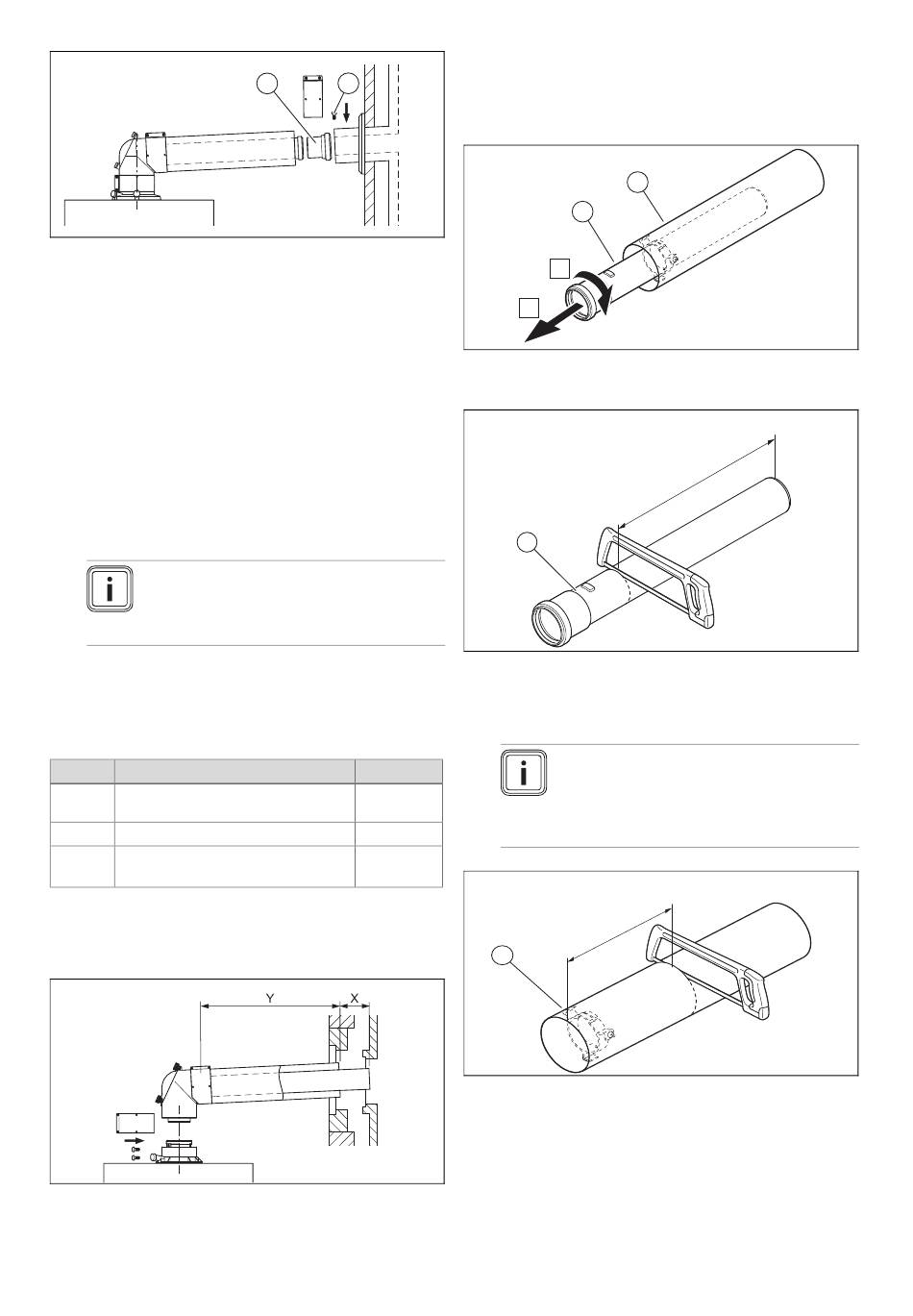

3.3.1.5 Montage de la section horizontale
1.
Modifiez les produits pour les raccorder à un conduit
du système ventouse ⌀ 80/125 mm.
–
La procédure de montage de la pièce de raccorde-
ment ⌀ 80/125 mm pour conduit du système ven-
touse figure dans la notice d'installation du produit
2.
Raccordez la chaudière au système à ventouse
comme indiqué dans la notice de montage de la
fumisterie de la chaudière.
3.
Si du fait du fabricant, la cote L2 < 10 mm
(→ page 104), montez la rallonge courte (3) entre la
section horizontale et la section verticale.
–
Si la cote L2 = 15 mm, la rallonge courte (3) n'est
pas nécessaire
4.
Montez une des vis de blocage inoxydables (5) sur la
section verticale pour sécuriser le raccordement.
Remarque
Le montage des autres composants est
décrit dans la notice de montage du conduit
du système ventouse des chaudières.
3.3.1.6 Montage du raccordement à l'installation
d'évacuation des gaz de combustion en
céramique
Composants requis
Nombre
Désignation
1
Coude avec trappe d'inspection (PP),
concentrique, 87°
1
Rallonge (PP), concentrique, 0,5 m
1
Collier,
DIN 3017 – A – 70-90 x 12 – W1 -2
3.3.1.7 Montage côté appareil du raccordement
à l'installation d'évacuation des gaz de
combustion en céramique
1.
Reportez-vous aux spécifications du fabricant de l'ins-
tallation d'évacuation des gaz de combustion en céra-
mique pour déterminer la cote X.
0020327542_00 Notice de montage de la fumisterie
3
5
Réf. art.
0020214161
0020257019
−
–
Avec les systèmes de marque Schiedel, la cote X
est fréquemment de 70 mm.
2.
Mesurez la cote Y.
–
De nombreux systèmes comportent une butée pour
le tube d'air. Reportez-vous aux spécifications du
fabricant pour déterminer la cote qui convient.
2
1
A
B
3.
Sortez le tube des gaz de combustion (1) du tube d'air
(2) de la rallonge.
Y ≤
X +
Y >
X +
1
4.
Mettez le tube des gaz de combustion (1) à longueur :
–
X + Y ≤ 365 mm : longueur X + Y + 15 mm.
–
X + Y > 365 mm : longueur de 380 mm.
Remarque
S'il faut d'autres rallonges, tenez compte
de la longueur de tube minimale (→ notice
de montage de la fumisterie). Adaptez la
cote Y si nécessaire.
m :
5 m
m :
3 6
5 m
Y ≤
3 6
X +
Y >
X +
2
5.
Mettez le tube d'air (2) à la longueur requise en partant
de l'extrémité pourvue d'une entretoise :
m m
1 5
Y +
x +
m
m :
0 m
3 8
5 m
m :
3 6
5 m
3 6
− X
m
Y
5 m
3 6
