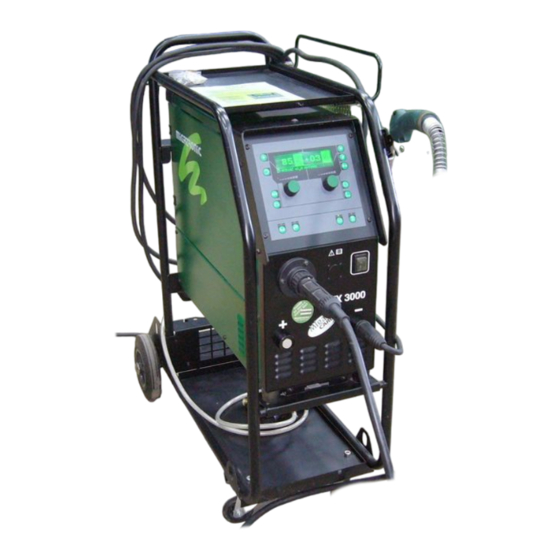

Migatronic FLEX 3000 Compact Betriebsanleitung
Verwandte Anleitungen für Migatronic FLEX 3000 Compact
Inhaltszusammenfassung für Migatronic FLEX 3000 Compact
- Seite 1 FLEX 3000 Compact Brugsanvisning Instruction manual Betriebsanleitung Manuel d'instruction Bruksanvisning Manuale d’istruzione Käyttöohje Gebruikershandleiding Manual de instrucciones Kezelési útmutató Valid from 2009 week 29 50113651 F...
-
Seite 3: Inhaltsverzeichnis
Atención / Emisiones electromagnéticas ..............85 ÍNDICE: Gama de productos / Conexión y uso ..............86 - 87 Panel de control de la soldadora FLEX 3000 Compact........88 - 92 Lector MigaCARD y espacio de la bobina de hilo............. 93 Símbolos de alarma y de información................ 93 Mantenimiento / Datos técnicos ................94... -
Seite 25: Warnung / Elektromagnetische Störungen
DEUTSCH WARNUNG Durch unsachgemäße Anwendung kann Lichtbogenschweißen und -schneiden sowohl für den Benutzer als auch für die Umgebungen gefährlich werden. Deshalb dürfen die Geräte nur unter Einhaltung aller relevanten Sicherheitsvorschriften betrieben werden. Bitte insbesondere folgendes beachten: Elektrizität - Das Schweißgerät vorschriftsmäßig installieren. Die Maschine muß durch dem Netzkabel geerdet werden. - Korrekte Wartung des Schweißgeräts durchführen. -
Seite 26: Produktübersicht / Anschluß Und Inbetriebnahme
Vor der Inbetriebnahme des Schweißgerätes muß folgendes geprüft werden: ® MIG Manager (Option) - Stimmt die Netzspannung mit den Angaben auf dem FLEX 3000 Compact kann mit dem technisch fortschritt- Typenschild überein? lichsten Schweißbrenner „MIG-MANAGER“ geliefert - Ist die betriebliche Netzinstallation entsprechend den werden. - Seite 27 Bemerkungen: Der MIG Manager kann nur ange- schlossen werden, wenn ein entsprechendes Anschlusskit in die Maschine eingebaut wurde (Sonderausrüstung). Verwenden Sie immer Original MIGATRONIC Kühlflüssig- keit um den Kühlkreislauf vor Frost und Korrosion zu schützen! Schutzgasanschluss Der Gasschlauch an der Rückseite der Maschine (3) wird...
-
Seite 28: Bedienfeld
BEDIENFELD FLEX 3000 COMPACT Das Bedienfeld der FLEX 3000 Compact ist in zwei Bereiche aufgeteilt: Feld 1 und Feld 2 Feld 1: Anwahl der Funktion durch Tastendruck. Parametereinstellung am Drehregler mit Anzeige im Display Feld 2: fest definierte Funktionstasten. Funktion ein = LED on... - Seite 29 Durch Drücken der Taste wird die spezielle Feld 2 (untere Hälfte) Heftfunktion aktiviert. Die Anzeige erfolgt Die im unteren Feld befindlichen 4 Drucktaster sind als rechts unten im Display. ON / OFF Taster ausgelegt. (Beschreibung auf Seite 32) Funktionstasten im Feld 2 2-Takt/4-Takt Bei Aktivierung der 4-Takt-Funktion leuchtet die LED über der Taste.
- Seite 30 Quattro Puls Ein / Aus Der eingestellte Strom ist der Strom mit dem beim Bei aktivierter Quattro-Pulsfunktion leuchtet die Pulsen geschweißt wird. LED über der Taste. Die Quattro-Pulsfunktion ist Bitte beachten Sie, daß der Pulsstrom und die aktive eine besondere Sequenzfolge mit der es möglich ist im Sequenz nicht im Quattro Menü...
- Seite 31 Folgende Displayanzeige erscheint nach der Akti- Hotstart: vierung: Mit der Hotstart-Funktion kann für den Schweißbeginn ein erhöhter Schweißstrom eingestellt werden. Strom- Sekundär erhöhung bewirkt das schnelle Erreichen der Tem- Parameter peratur, die für den Schweißprozess erforderlich ist. 2-Takt: Im 2-Takt Betrieb kann der Hotstart nicht über den Brennertaster geregelt werden, er ist deshalb auf eine bestimmte Zeit festgelegt.
- Seite 32 Im 4-Takt Betrieb wird durch Drücken und Halten des Schweißdaten anzeigen Brennertasters Stopstromzeit aktiviert. Schweißstrom wird auf den eingestellten Wert ab- Programmwahl gesenkt und verbleibt dort bis der Brennertaster los- wird für die Wahl eines Programms oder den gelassen wird. Wechsel zwischen den Programmen ver- wendet.
-
Seite 33: Migacard-Lesegerät Und Funktionstasten
MIGACARD-LESEGERÄT UND INFORMATIONSSYMBOLE FUNKTIONSTASTEN Schweißspannung Das Symbol leuchtet aus Sicherheitsgründen, wenn die Schweißspannung an den Schweißkabel- buchsen bzw. am Brenner oder an der Elektrode an- liegt. FEHLERSYMBOLE FLEX hat ein fortschrittliches Selbstschutzsystem, das dem Benutzer über Fehler oder angeschlossen Aus- rüstungen Informieren kann. -
Seite 34: Wartung
Fehlercode in Textform: TECHNISCHE DATEN Das eingebaute Selbstschutzsystem kann auch über andere Fehler infor- Stromquelle: FLEX 3000 Compact mieren. Weitere Fehlermeldungen Netzspannung 400 V ±15% werden als Zahlenkombinationen im Sicherung 16 A Leerlaufverbrauch 40 VA Display angezeigt. Anschlußleistung 7,9 kVA Die Maschine soll ein- und abgeschaltet werden, ehe Netzstrom Max. -
Seite 105: Garantibestemmelser
GARANTIBESTEMMELSER WARRANTY REGULATIONS GARANTIEBEDINGUNGEN MIGATRONIC yder 12 måneders ga- All MIGATRONIC machines carry a MIGATRONIC leistet eine ranti mod skjulte mangler ved pro- twelve month guarantee against monatige Garantie gegen versteckte duktet. En sådan mangel skal med- hidden defects. Such defects must be Fehler im Produkt.
