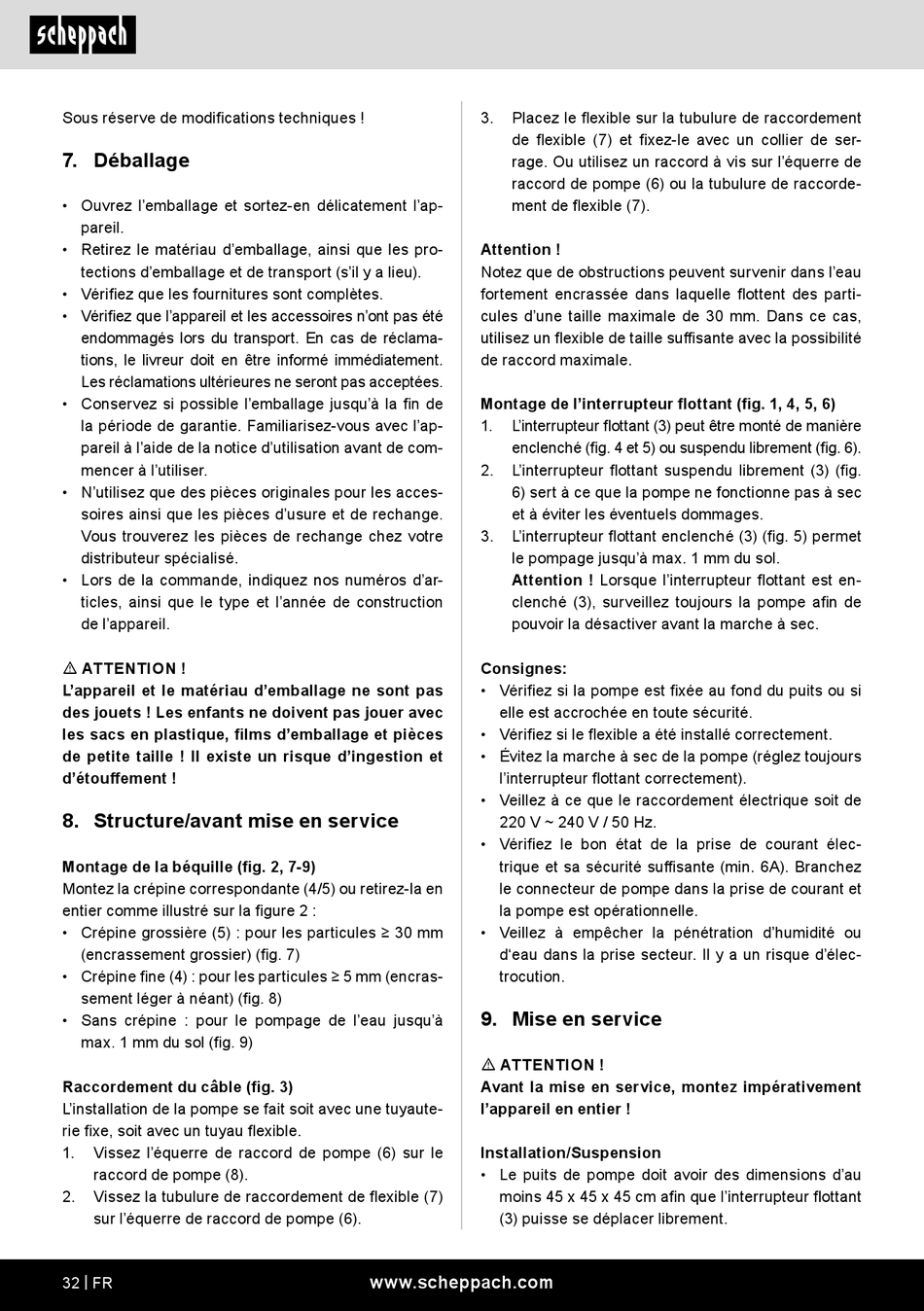

Sous réserve de modifications techniques !
7. Déballage
• Ouvrez l'emballage et sortez-en délicatement l'ap-
pareil.
• Retirez le matériau d'emballage, ainsi que les pro-
tections d'emballage et de transport (s'il y a lieu).
• Vérifiez que les fournitures sont complètes.
• Vérifiez que l'appareil et les accessoires n'ont pas été
endommagés lors du transport. En cas de réclama-
tions, le livreur doit en être informé immédiatement.
Les réclamations ultérieures ne seront pas acceptées.
• Conservez si possible l'emballage jusqu'à la fin de
la période de garantie. Familiarisez-vous avec l'ap-
pareil à l'aide de la notice d'utilisation avant de com-
mencer à l'utiliser.
• N'utilisez que des pièces originales pour les acces-
soires ainsi que les pièces d'usure et de rechange.
Vous trouverez les pièces de rechange chez votre
distributeur spécialisé.
• Lors de la commande, indiquez nos numéros d'ar-
ticles, ainsi que le type et l'année de construction
de l'appareil.
m ATTENTION !
L'appareil et le matériau d'emballage ne sont pas
des jouets ! Les enfants ne doivent pas jouer avec
les sacs en plastique, films d'emballage et pièces
de petite taille ! Il existe un risque d'ingestion et
d'étouffement !

8. Structure/avant mise en service

Montage de la béquille (fig. 2, 7-9)
Montez la crépine correspondante (4/5) ou retirez-la en
entier comme illustré sur la figure 2 :
• Crépine grossière (5) : pour les particules ≥ 30 mm
(encrassement grossier) (fig. 7)
• Crépine fine (4) : pour les particules ≥ 5 mm (encras-
sement léger à néant) (fig. 8)
• Sans crépine : pour le pompage de l'eau jusqu'à
max. 1 mm du sol (fig. 9)
Raccordement du câble (fig. 3)
L'installation de la pompe se fait soit avec une tuyaute-
rie fixe, soit avec un tuyau flexible.
1. Vissez l'équerre de raccord de pompe (6) sur le
raccord de pompe (8).
2. Vissez la tubulure de raccordement de flexible (7)
sur l'équerre de raccord de pompe (6).
32 | FR
3. Placez le flexible sur la tubulure de raccordement
de flexible (7) et fixez-le avec un collier de ser-
rage. Ou utilisez un raccord à vis sur l'équerre de
raccord de pompe (6) ou la tubulure de raccorde-
ment de flexible (7).
Attention !
Notez que de obstructions peuvent survenir dans l'eau
fortement encrassée dans laquelle flottent des parti-
cules d'une taille maximale de 30 mm. Dans ce cas,
utilisez un flexible de taille suffisante avec la possibilité
de raccord maximale.
Montage de l'interrupteur flottant (fig. 1, 4, 5, 6)
1. L'interrupteur flottant (3) peut être monté de manière
enclenché (fig. 4 et 5) ou suspendu librement (fig. 6).
2. L'interrupteur flottant suspendu librement (3) (fig.
6) sert à ce que la pompe ne fonctionne pas à sec
et à éviter les éventuels dommages.
3. L'interrupteur flottant enclenché (3) (fig. 5) permet
le pompage jusqu'à max. 1 mm du sol.
Attention ! Lorsque l'interrupteur flottant est en-
clenché (3), surveillez toujours la pompe afin de
pouvoir la désactiver avant la marche à sec.
Consignes:
• Vérifiez si la pompe est fixée au fond du puits ou si
elle est accrochée en toute sécurité.
• Vérifiez si le flexible a été installé correctement.
• Évitez la marche à sec de la pompe (réglez toujours
l'interrupteur flottant correctement).
• Veillez à ce que le raccordement électrique soit de
220 V ~ 240 V / 50 Hz.
• Vérifiez le bon état de la prise de courant élec-
trique et sa sécurité suffisante (min. 6A). Branchez
le connecteur de pompe dans la prise de courant et
la pompe est opérationnelle.
• Veillez à empêcher la pénétration d'humidité ou
d'eau dans la prise secteur. Il y a un risque d'élec-
trocution.

9. Mise en service

m ATTENTION !
Avant la mise en service, montez impérativement
l'appareil en entier !
Installation/Suspension
• Le puits de pompe doit avoir des dimensions d'au
moins 45 x 45 x 45 cm afin que l'interrupteur flottant
(3) puisse se déplacer librement.
