SWP800-2

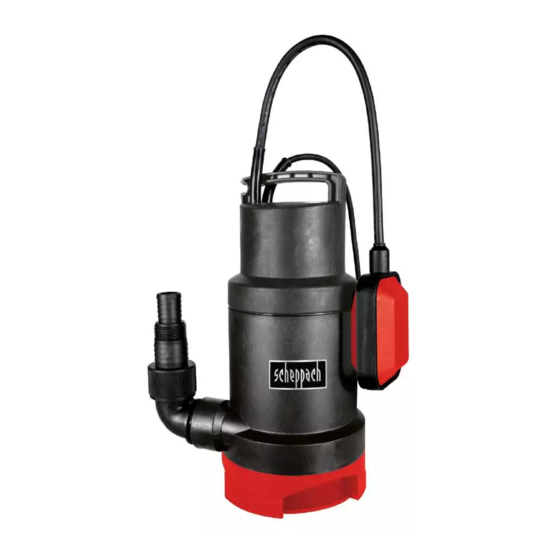

Schmutzwassertauchpumpe
DE
Originalbedienungsanleitung
Submersible dirty water pump
GB
Translation of original instruction manual
Pompe submersible pour eaux usées
FR
Traduction des instructions d'origine
Iegremdējamais notekūdeņu sūknis
LV
Az eredeti használati útmutató fordítása
Panardinamasis nešvaraus vandens siurblys
LT
Vertimas originali naudojimo instrukcija
Reovee-sukelpump
EE
Tõlge Originaalkasutusjuhend
Jätevesiuppopumppu
FI
Alkuperäisen käyttöohjeen käännös
Dränkbar smutsvattenpump
SE
Översättning av den tyska bruksanvisningen
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung.
Technische Änderungen vorbehalten. Abbildungen beispielhaft!
05
19
30
42
53
64
74
85
