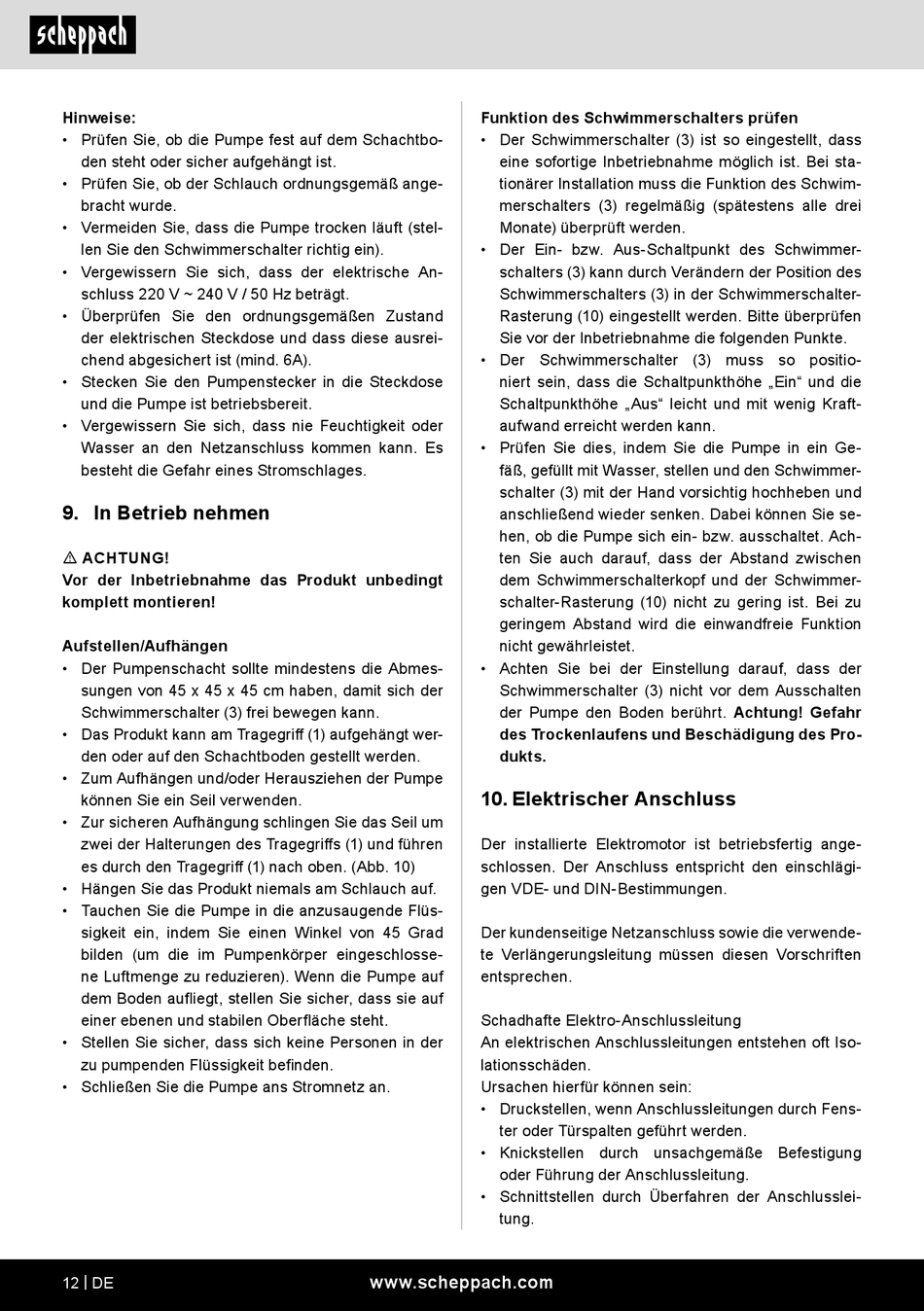

Hinweise:
• Prüfen Sie, ob die Pumpe fest auf dem Schachtbo-
den steht oder sicher aufgehängt ist.
• Prüfen Sie, ob der Schlauch ordnungsgemäß ange-
bracht wurde.
• Vermeiden Sie, dass die Pumpe trocken läuft (stel-
len Sie den Schwimmerschalter richtig ein).
• Vergewissern Sie sich, dass der elektrische An-
schluss 220 V ~ 240 V / 50 Hz beträgt.
• Überprüfen Sie den ordnungsgemäßen Zustand
der elektrischen Steckdose und dass diese ausrei-
chend abgesichert ist (mind. 6A).
• Stecken Sie den Pumpenstecker in die Steckdose
und die Pumpe ist betriebsbereit.
• Vergewissern Sie sich, dass nie Feuchtigkeit oder
Wasser an den Netzanschluss kommen kann. Es
besteht die Gefahr eines Stromschlages.

9. In Betrieb nehmen

m ACHTUNG!
Vor der Inbetriebnahme das Produkt unbedingt
komplett montieren!
Aufstellen/Aufhängen
• Der Pumpenschacht sollte mindestens die Abmes-
sungen von 45 x 45 x 45 cm haben, damit sich der
Schwimmerschalter (3) frei bewegen kann.
• Das Produkt kann am Tragegriff (1) aufgehängt wer-
den oder auf den Schachtboden gestellt werden.
• Zum Aufhängen und/oder Herausziehen der Pumpe
können Sie ein Seil verwenden.
• Zur sicheren Aufhängung schlingen Sie das Seil um
zwei der Halterungen des Tragegriffs (1) und führen
es durch den Tragegriff (1) nach oben. (Abb. 10)
• Hängen Sie das Produkt niemals am Schlauch auf.
• Tauchen Sie die Pumpe in die anzusaugende Flüs-
sigkeit ein, indem Sie einen Winkel von 45 Grad
bilden (um die im Pumpenkörper eingeschlosse-
ne Luftmenge zu reduzieren). Wenn die Pumpe auf
dem Boden aufliegt, stellen Sie sicher, dass sie auf
einer ebenen und stabilen Oberfläche steht.
• Stellen Sie sicher, dass sich keine Personen in der
zu pumpenden Flüssigkeit befinden.
• Schließen Sie die Pumpe ans Stromnetz an.
12 | DE
Funktion des Schwimmerschalters prüfen
• Der Schwimmerschalter (3) ist so eingestellt, dass
eine sofortige Inbetriebnahme möglich ist. Bei sta-
tionärer Installation muss die Funktion des Schwim-
merschalters (3) regelmäßig (spätestens alle drei
Monate) überprüft werden.
• Der Ein- bzw. Aus-Schaltpunkt des Schwimmer-
schalters (3) kann durch Verändern der Position des
Schwimmerschalters (3) in der Schwimmerschalter-
Rasterung (10) eingestellt werden. Bitte überprüfen
Sie vor der Inbetriebnahme die folgenden Punkte.
• Der Schwimmerschalter (3) muss so positio-
niert sein, dass die Schaltpunkthöhe „Ein" und die
Schaltpunkthöhe „Aus" leicht und mit wenig Kraft-
aufwand erreicht werden kann.
• Prüfen Sie dies, indem Sie die Pumpe in ein Ge-
fäß, gefüllt mit Wasser, stellen und den Schwimmer-
schalter (3) mit der Hand vorsichtig hochheben und
anschließend wieder senken. Dabei können Sie se-
hen, ob die Pumpe sich ein- bzw. ausschaltet. Ach-
ten Sie auch darauf, dass der Abstand zwischen
dem Schwimmerschalterkopf und der Schwimmer-
schalter-Rasterung (10) nicht zu gering ist. Bei zu
geringem Abstand wird die einwandfreie Funktion
nicht gewährleistet.
• Achten Sie bei der Einstellung darauf, dass der
Schwimmerschalter (3) nicht vor dem Ausschalten
der Pumpe den Boden berührt. Achtung! Gefahr
des Trockenlaufens und Beschädigung des Pro-
dukts.

10. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig ange-
schlossen. Der Anschluss entspricht den einschlägi-
gen VDE- und DIN-Bestimmungen.
Der kundenseitige Netzanschluss sowie die verwende-
te Verlängerungsleitung müssen diesen Vorschriften
entsprechen.
Schadhafte Elektro-Anschlussleitung
An elektrischen Anschlussleitungen entstehen oft Iso-
lationsschäden.
Ursachen hierfür können sein:
• Druckstellen, wenn Anschlussleitungen durch Fens-
ter oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung
oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlusslei-
tung.
