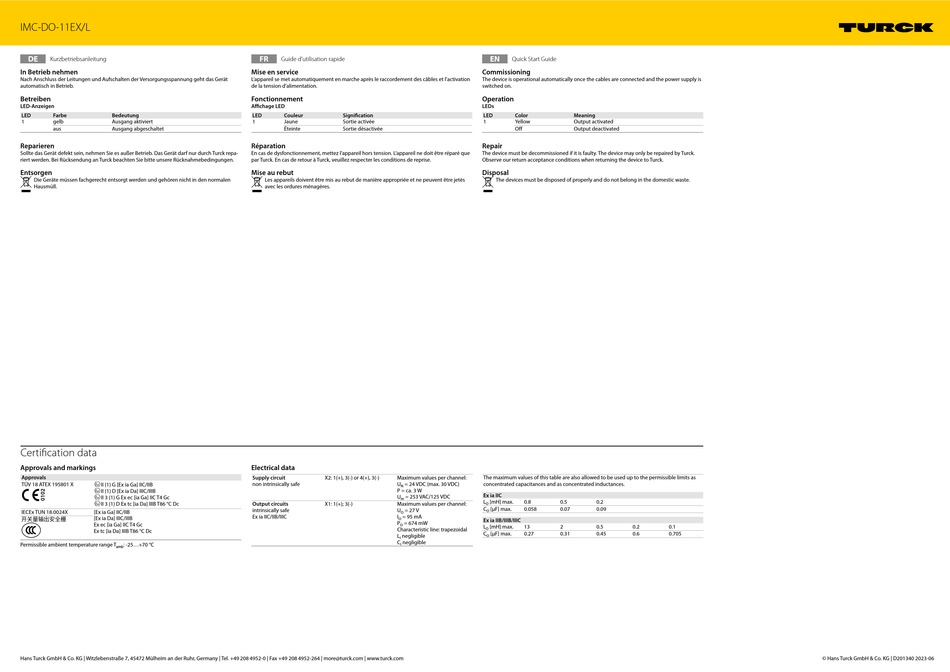

IMC-DO-11EX/L
DE
Kurzbetriebsanleitung
In Betrieb nehmen
Nach Anschluss der Leitungen und Aufschalten der Versorgungsspannung geht das Gerät
automatisch in Betrieb.
Betreiben
LED-Anzeigen
LED
Farbe
Bedeutung
1
gelb
Ausgang aktiviert
aus
Ausgang abgeschaltet
Reparieren
Sollte das Gerät defekt sein, nehmen Sie es außer Betrieb. Das Gerät darf nur durch Turck repa-
riert werden. Bei Rücksendung an Turck beachten Sie bitte unsere Rücknahmebedingungen.
Entsorgen
Die Geräte müssen fachgerecht entsorgt werden und gehören nicht in den normalen
Hausmüll.
Certification data
Approvals and markings
Approvals
TÜV 18 ATEX 195801 X
ÉII (1) G [Ex ia Ga] IIC/IIB
ÉII (1) D [Ex ia Da] IIIC/IIIB
ÉII 3 (1) G Ex ec [ia Ga] IIC T4 Gc
ÉII 3 (1) D Ex tc [ia Da] IIIB T86 °C Dc
IECEx TUN 18.0024X
[Ex ia Ga] IIC/IIB
开关量输出安全栅
[Ex ia Da] IIIC/IIIB
Ex ec [ia Ga] IIC T4 Gc
Ex tc [ia Da] IIIB T86 °C Dc
Permissible ambient temperature range T
: -25...+70 °C
amb
Hans Turck GmbH & Co. KG | Witzlebenstraße 7, 45472 Mülheim an der Ruhr, Germany | Tel. +49 208 4952-0 | Fax +49 208 4952-264 | more@turck.com | www.turck.com
FR
Guide d'utilisation rapide
Mise en service
L'appareil se met automatiquement en marche après le raccordement des câbles et l'activation
de la tension d'alimentation.
Fonctionnement
Affichage LED
LED
Couleur
Signification
1
Jaune
Sortie activée
Éteinte
Sortie désactivée
Réparation
En cas de dysfonctionnement, mettez l'appareil hors tension. L'appareil ne doit être réparé que
par Turck. En cas de retour à Turck, veuillez respecter les conditions de reprise.
Mise au rebut
Les appareils doivent être mis au rebut de manière appropriée et ne peuvent être jetés
avec les ordures ménagères.
Electrical data
Supply circuit
X2: 1(+), 3(-) or 4(+), 3(-)
Maximum values per channel:
non intrinsically safe
U
= 24 VDC (max. 30 VDC)
N
P = ca. 3 W
U
= 253 VAC/125 VDC
m
Output circuits
X1: 1(+); 3(-)
Maximum values per channel:
intrinsically safe
U
= 27 V
O
Ex ia IIC/IIB/IIIC
I
= 95 mA
O
P
= 674 mW
O
Characteristic line: trapezoidal
L
negligible
i
C
negligible
i
EN
Quick Start Guide
Commissioning
The device is operational automatically once the cables are connected and the power supply is
switched on.
Operation
LEDs
LED
Color
Meaning
1
Yellow
Output activated
Off
Output deactivated
Repair
The device must be decommissioned if it is faulty. The device may only be repaired by Turck.
Observe our return acceptance conditions when returning the device to Turck.
Disposal
The devices must be disposed of properly and do not belong in the domestic waste.
The maximum values of this table are also allowed to be used up to the permissible limits as
concentrated capacitances and as concentrated inductances.
Ex ia IIC
L
[mH] max.
0.8
0.5
0.2
O
C
[µF] max.
0.058
0.07
0.09
O
Ex ia IIB/IIIB/IIIC
L
[mH] max.
13
2
0.5
0.2
O
C
[µF] max.
0.27
0.31
0.45
0.6
O
0.1
0.705
© Hans Turck GmbH & Co. KG | D201340 2023-06
