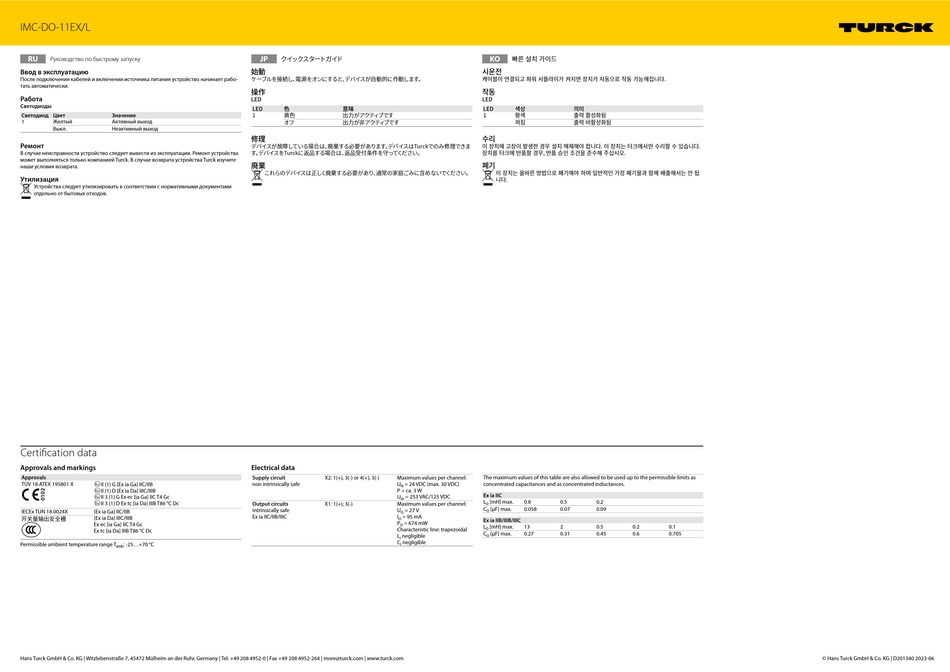

IMC-DO-11EX/L
RU
Руководство по быстрому запуску
Ввод в эксплуатацию
После подключения кабелей и включения источника питания устройство начинает рабо-
тать автоматически.
Работа
Светодиоды
Светодиод Цвет
Значение
1
Желтый
Активный выход
Выкл.
Неактивный выход
Ремонт
В случае неисправности устройство следует вывести из эксплуатации. Ремонт устройства
может выполняться только компанией Turck. В случае возврата устройства Turck изучите
наши условия возврата.
Утилизация
Устройства следует утилизировать в соответствии с нормативными документами
отдельно от бытовых отходов.
Certification data
Approvals and markings
Approvals
TÜV 18 ATEX 195801 X
ÉII (1) G [Ex ia Ga] IIC/IIB
ÉII (1) D [Ex ia Da] IIIC/IIIB
ÉII 3 (1) G Ex ec [ia Ga] IIC T4 Gc
ÉII 3 (1) D Ex tc [ia Da] IIIB T86 °C Dc
IECEx TUN 18.0024X
[Ex ia Ga] IIC/IIB
开关量输出安全栅
[Ex ia Da] IIIC/IIIB
Ex ec [ia Ga] IIC T4 Gc
Ex tc [ia Da] IIIB T86 °C Dc
Permissible ambient temperature range T
: -25...+70 °C
amb
Hans Turck GmbH & Co. KG | Witzlebenstraße 7, 45472 Mülheim an der Ruhr, Germany | Tel. +49 208 4952-0 | Fax +49 208 4952-264 | more@turck.com | www.turck.com
クイックスタートガイド
JP
始動
ケーブルを接続し、 電源をオンにすると、 デバイスが自動的に作動します。
操作
LED
LED
色
意味
1
黄色
出力がアクティ ブです
オフ
出力が非アクティ ブです
修理
デバイスが故障している場合は、 廃棄する必要があります。 デバイスはTurckでのみ修理できま
す。 デバイスをTurckに返品する場合は、 返品受付条件を守って ください。
廃棄
これらのデバイスは正し く廃棄する必要があり、 通常の家庭ごみに含めないでください。
Electrical data
Supply circuit
X2: 1(+), 3(-) or 4(+), 3(-)
Maximum values per channel:
non intrinsically safe
U
= 24 VDC (max. 30 VDC)
N
P = ca. 3 W
U
= 253 VAC/125 VDC
m
Output circuits
X1: 1(+); 3(-)
Maximum values per channel:
intrinsically safe
U
= 27 V
O
Ex ia IIC/IIB/IIIC
I
= 95 mA
O
P
= 674 mW
O
Characteristic line: trapezoidal
L
negligible
i
C
negligible
i
빠른 설치 가이드
KO
시운전
케이블이 연결되고 파워 서플라이가 켜지면 장치가 자동으로 작동 가능해집니다.
작동
LED
LED
색상
의미
1
황색
출력 활성화됨
꺼짐
출력 비활성화됨
수리
이 장치에 고장이 발생한 경우 설치 해체해야 합니다. 이 장치는 터크에서만 수리할 수 있습니다.
장치를 터크에 반품할 경우, 반품 승인 조건을 준수해 주십시오.
폐기
이 장치는 올바른 방법으로 폐기해야 하며 일반적인 가정 폐기물과 함께 배출해서는 안 됩
니다.
The maximum values of this table are also allowed to be used up to the permissible limits as
concentrated capacitances and as concentrated inductances.
Ex ia IIC
L
[mH] max.
0.8
0.5
0.2
O
C
[µF] max.
0.058
0.07
0.09
O
Ex ia IIB/IIIB/IIIC
L
[mH] max.
13
2
0.5
0.2
O
C
[µF] max.
0.27
0.31
0.45
0.6
O
0.1
0.705
© Hans Turck GmbH & Co. KG | D201340 2023-06
