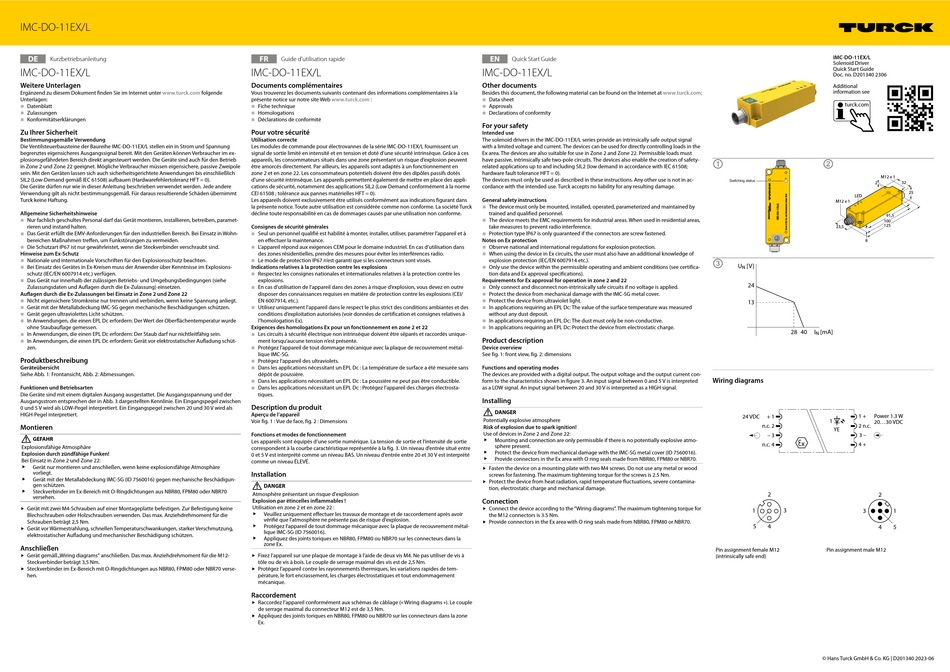

turck IMC-DO-11EX/L Kurzanleitung

IMC-DO-11EX/L
DE
Kurzbetriebsanleitung
IMC-DO-11EX/L
Weitere Unterlagen
Ergänzend zu diesem Dokument finden Sie im Internet unter www.turck.com
Unterlagen:
■
Datenblatt
■
Zulassungen
■
Konformitätserklärungen
Zu Ihrer Sicherheit
Bestimmungsgemäße Verwendung
Die Ventilsteuerbausteine der Baureihe IMC-DO-11EX/L stellen ein in Strom und Spannung
begrenztes eigensicheres Ausgangssignal bereit. Mit den Geräten können Verbraucher im ex-
plosionsgefährdeten Bereich direkt angesteuert werden. Die Geräte sind auch für den Betrieb
in Zone 2 und Zone 22 geeignet. Mögliche Verbraucher müssen eigensichere, passive Zweipole
sein. Mit den Geräten lassen sich auch sicherheitsgerichtete Anwendungen bis einschließlich
SIL2 (Low-Demand gemäß IEC 61508) aufbauen (Hardwarefehlertoleranz HFT = 0).
Die Geräte dürfen nur wie in dieser Anleitung beschrieben verwendet werden. Jede andere
Verwendung gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden übernimmt
Turck keine Haftung.
Allgemeine Sicherheitshinweise
■
Nur fachlich geschultes Personal darf das Gerät montieren, installieren, betreiben, paramet-
rieren und instand halten.
■
Das Gerät erfüllt die EMV-Anforderungen für den industriellen Bereich. Bei Einsatz in Wohn-
bereichen Maßnahmen treffen, um Funkstörungen zu vermeiden.
■
Die Schutzart IP67 ist nur gewährleistet, wenn die Steckverbinder verschraubt sind.
Hinweise zum Ex-Schutz
■
Nationale und internationale Vorschriften für den Explosionsschutz beachten.
■
Bei Einsatz des Gerätes in Ex-Kreisen muss der Anwender über Kenntnisse im Explosions-
schutz (IEC/EN 6007914 etc.) verfügen.
■
Das Gerät nur innerhalb der zulässigen Betriebs- und Umgebungsbedingungen (siehe
Zulassungsdaten und Auflagen durch die Ex-Zulassung) einsetzen.
Auflagen durch die Ex-Zulassungen bei Einsatz in Zone 2 und Zone 22
■
Nicht eigensichere Stromkreise nur trennen und verbinden, wenn keine Spannung anliegt.
■
Gerät mit der Metallabdeckung IMC-SG gegen mechanische Beschädigungen schützen.
■
Gerät gegen ultraviolettes Licht schützen.
■
In Anwendungen, die einen EPL Dc erfordern: Der Wert der Oberflächentemperatur wurde
ohne Staubauflage gemessen.
■
In Anwendungen, die einen EPL Dc erfordern: Der Staub darf nur nichtleitfähig sein.
■
In Anwendungen, die einen EPL Dc erfordern: Gerät vor elektrostatischer Aufladung schüt-
zen.
Produktbeschreibung
Geräteübersicht
Siehe Abb. 1: Frontansicht, Abb. 2: Abmessungen.
Funktionen und Betriebsarten
Die Geräte sind mit einem digitalen Ausgang ausgestattet. Die Ausgangsspannung und der
Ausgangsstrom entsprechen der in Abb. 3 dargestellten Kennlinie. Ein Eingangspegel zwischen
0 und 5 V wird als LOW-Pegel interpretiert. Ein Eingangspegel zwischen 20 und 30 V wird als
HIGH-Pegel interpretiert.
Montieren
GEFAHR
Explosionsfähige Atmosphäre
Explosion durch zündfähige Funken!
Bei Einsatz in Zone 2 und Zone 22:
Gerät nur montieren und anschließen, wenn keine explosionsfähige Atmosphäre

vorliegt.
Gerät mit der Metallabdeckung IMC-SG (ID 7560016) gegen mechanische Beschädigun-

gen schützen.
 Steckverbinder im Ex-Bereich mit O-Ringdichtungen aus NBR80, FPM80 oder NBR70
versehen.
Gerät mit zwei M4-Schrauben auf einer Montageplatte befestigen. Zur Befestigung keine

Blechschrauben oder Holzschrauben verwenden. Das max. Anziehdrehmoment für die
Schrauben beträgt 2,5 Nm.
 Gerät vor Wärmestrahlung, schnellen Temperaturschwankungen, starker Verschmutzung,
elektrostatischer Aufladung und mechanischer Beschädigung schützen.
Anschließen
Gerät gemäß „Wiring diagrams" anschließen. Das max. Anziehdrehmoment für die M12-

Steckverbinder beträgt 3,5 Nm.
Steckverbinder im Ex-Bereich mit O-Ringdichtungen aus NBR80, FPM80 oder NBR70 verse-

hen.
FR
Guide d'utilisation rapide
IMC-DO-11EX/L
Documents complémentaires
folgende Vous trouverez les documents suivants contenant des informations complémentaires à la
présente notice sur notre site Web www.turck.com :
■
Fiche technique
■
Homologations
■
Déclarations de conformité
Pour votre sécurité
Utilisation correcte
Les modules de commande pour électrovannes de la série IMC-DO-11EX/L fournissent un
signal de sortie limité en intensité et en tension et doté d'une sécurité intrinsèque. Grâce à ces
appareils, les consommateurs situés dans une zone présentant un risque d'explosion peuvent
être amorcés directement. Par ailleurs, les appareils sont adaptés à un fonctionnement en
zone 2 et en zone 22. Les consommateurs potentiels doivent être des dipôles passifs dotés
d'une sécurité intrinsèque. Les appareils permettent également de mettre en place des appli-
cations de sécurité, notamment des applications SIL2 (Low Demand conformément à la norme
CEI 61508 ; tolérance aux pannes matérielles HFT = 0).
Les appareils doivent exclusivement être utilisés conformément aux indications figurant dans
la présente notice. Toute autre utilisation est considérée comme non conforme. La société Turck
décline toute responsabilité en cas de dommages causés par une utilisation non conforme.
Consignes de sécurité générales
■
Seul un personnel qualifié est habilité à monter, installer, utiliser, paramétrer l'appareil et à
en effectuer la maintenance.
■
L'appareil répond aux exigences CEM pour le domaine industriel. En cas d'utilisation dans
des zones résidentielles, prendre des mesures pour éviter les interférences radio.
■
Le mode de protection IP67 n'est garanti que si les connecteurs sont vissés.
Indications relatives à la protection contre les explosions
■
Respectez les consignes nationales et internationales relatives à la protection contre les
explosions.
■
En cas d'utilisation de l'appareil dans des zones à risque d'explosion, vous devez en outre
disposer des connaissances requises en matière de protection contre les explosions (CEI/
EN 6007914, etc.).
■
Utilisez uniquement l'appareil dans le respect le plus strict des conditions ambiantes et des
conditions d'exploitation autorisées (voir données de certification et consignes relatives à
l'homologation Ex).
Exigences des homologations Ex pour un fonctionnement en zone 2 et 22
■
Les circuits à sécurité électrique non intrinsèque doivent être séparés et raccordés unique-
ment lorsqu'aucune tension n'est présente.
■
Protégez l'appareil de tout dommage mécanique avec la plaque de recouvrement métal-
lique IMC-SG.
■
Protégez l'appareil des ultraviolets.
■
Dans les applications nécessitant un EPL Dc : La température de surface a été mesurée sans
dépôt de poussière.
■
Dans les applications nécessitant un EPL Dc : La poussière ne peut pas être conductible.
■
Dans les applications nécessitant un EPL Dc : Protégez l'appareil des charges électrosta-
tiques.
Description du produit
Aperçu de l'appareil
Voir fig. 1 : Vue de face, fig. 2 : Dimensions
Fonctions et modes de fonctionnement
Les appareils sont équipés d'une sortie numérique. La tension de sortie et l'intensité de sortie
correspondent à la courbe caractéristique représentée à la fig. 3. Un niveau d'entrée situé entre
0 et 5 V est interprété comme un niveau BAS. Un niveau d'entrée entre 20 et 30 V est interprété
comme un niveau ÉLEVÉ.
Installation
DANGER
Atmosphère présentant un risque d'explosion
Explosion par étincelles inflammables !
Utilisation en zone 2 et en zone 22 :
 Veuillez uniquement effectuer les travaux de montage et de raccordement après avoir
vérifié que l'atmosphère ne présente pas de risque d'explosion.
Protégez l'appareil de tout dommage mécanique avec la plaque de recouvrement métal-

lique IMC-SG (ID 7560016).
Appliquez des joints toriques en NBR80, FPM80 ou NBR70 sur les connecteurs dans la

zone Ex.
Fixez l'appareil sur une plaque de montage à l'aide de deux vis M4. Ne pas utiliser de vis à

tôle ou de vis à bois. Le couple de serrage maximal des vis est de 2,5 Nm.
Protégez l'appareil contre les rayonnements thermiques, les variations rapides de tem-

pérature, le fort encrassement, les charges électrostatiques et tout endommagement
mécanique.
Raccordement
Raccordez l'appareil conformément aux schémas de câblage (« Wiring diagrams »). Le couple

de serrage maximal du connecteur M12 est de 3,5 Nm.
Appliquez des joints toriques en NBR80, FPM80 ou NBR70 sur les connecteurs dans la zone

Ex.
EN
Quick Start Guide
IMC-DO-11EX/L
Other documents
Besides this document, the following material can be found on the Internet at www.turck.com:
■
Data sheet
■
Approvals
■
Declarations of conformity
For your safety
Intended use
The solenoid drivers in the IMC-DO-11EX/L series provide an intrinsically safe output signal
with a limited voltage and current. The devices can be used for directly controlling loads in the
Ex area. The devices are also suitable for use in Zone 2 and Zone 22. Permissible loads must
have passive, intrinsically safe two-pole circuits. The devices also enable the creation of safety-
related applications up to and including SIL2 (low demand in accordance with IEC 61508;
hardware fault tolerance HFT = 0).
The devices must only be used as described in these instructions. Any other use is not in ac-
cordance with the intended use. Turck accepts no liability for any resulting damage.
General safety instructions
■
The device must only be mounted, installed, operated, parameterized and maintained by
trained and qualified personnel.
■
The device meets the EMC requirements for industrial areas. When used in residential areas,
take measures to prevent radio interference.
■
Protection type IP67 is only guaranteed if the connectors are screw fastened.
Notes on Ex protection
■
Observe national and international regulations for explosion protection.
■
When using the device in Ex circuits, the user must also have an additional knowledge of
explosion protection (IEC/EN 6007914 etc.).
■
Only use the device within the permissible operating and ambient conditions (see certifica-
tion data and Ex approval specifications).
Requirements for Ex approval for operation in zone 2 and 22
■
Only connect and disconnect non-intrinsically safe circuits if no voltage is applied.
■
Protect the device from mechanical damage with the IMC-SG metal cover.
■
Protect the device from ultraviolet light.
■
In applications requiring an EPL Dc: The value of the surface temperature was measured
without any dust deposit.
■
In applications requiring an EPL Dc: The dust must only be non-conductive.
■
In applications requiring an EPL Dc: Protect the device from electrostatic charge.
Product description
Device overview
See fig. 1: front view, fig. 2: dimensions
Functions and operating modes
The devices are provided with a digital output. The output voltage and the output current con-
form to the characteristics shown in figure 3. An input signal between 0 and 5 V is interpreted
as a LOW signal. An input signal between 20 and 30 V is interpreted as a HIGH signal.
Installing
DANGER
Potentially explosive atmosphere
Risk of explosion due to spark ignition!
Use of devices in Zone 2 and Zone 22:
Mounting and connection are only permissible if there is no potentially explosive atmo-

sphere present.
 Protect the device from mechanical damage with the IMC-SG metal cover (ID 7560016).
 Provide connectors in the Ex area with O ring seals made from NBR80, FPM80 or NBR70.
Fasten the device on a mounting plate with two M4 screws. Do not use any metal or wood

screws for fastening. The maximum tightening torque for the screws is 2.5 Nm.
 Protect the device from heat radiation, rapid temperature fluctuations, severe contamina-
tion, electrostatic charge and mechanical damage.
Connection
Connect the device according to the "Wiring diagrams". The maximum tightening torque for

the M12 connectors is 3.5 Nm.
Provide connectors in the Ex area with O ring seals made from NBR80, FPM80 or NBR70.

IMC-DO-11EX/L
Solenoid Driver
Quick Start Guide
Doc. no. D201340 2306
Additional
information see
turck.com
① ②
M12 x 1
Switching status
2
LED
M12 x 1
91,5
100
125
23,5
8
③
U [V]
N
24
13
28 40 I [mA]
N
Wiring diagrams
+ 1 1 + Power 1.3 W
24 VDC
1
20...30 VDC
n.c. 2 2 n.c.
YE
– 3 3 –
n.c. 4 4 +
2 2
1 3 3
5 4 4
Pin assignment female M12 Pin assignment male M12
(intrinsically safe end)
© Hans Turck GmbH & Co. KG | D201340 2023-06
