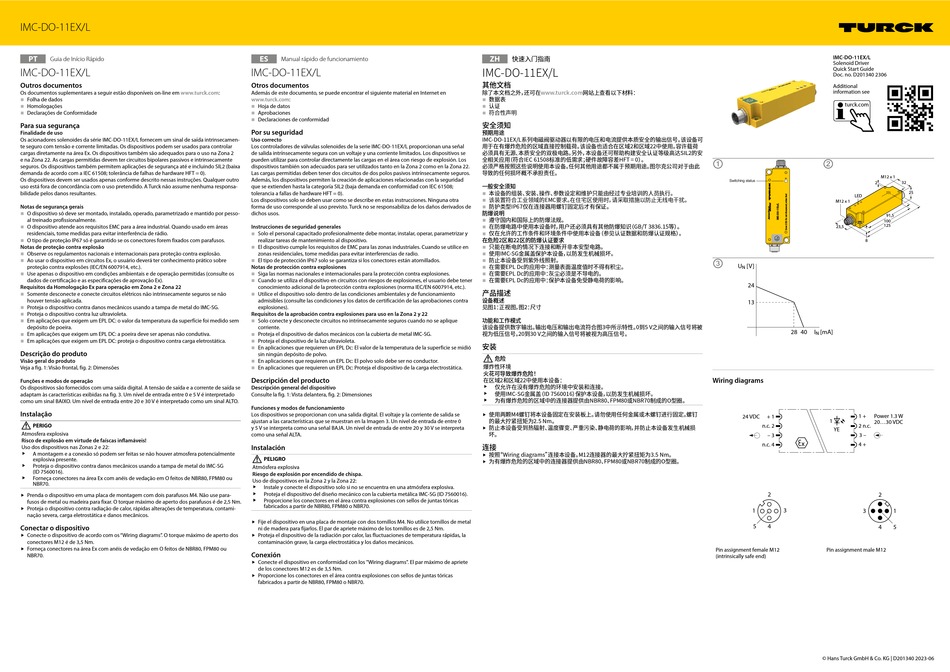

IMC-DO-11EX/L
PT
Guia de Início Rápido
IMC-DO-11EX/L
Outros documentos
Os documentos suplementares a seguir estão disponíveis on-line em www.turck.com:
■
Folha de dados
■
Homologações
■
Declarações de Conformidade
Para sua segurança
Finalidade de uso
Os acionadores solenoides da série IMC-DO-11EX/L fornecem um sinal de saída intrinsecamen-
te seguro com tensão e corrente limitadas. Os dispositivos podem ser usados para controlar
cargas diretamente na área Ex. Os dispositivos também são adequados para o uso na Zona 2
e na Zona 22. As cargas permitidas devem ter circuitos bipolares passivos e intrinsecamente
seguros. Os dispositivos também permitem aplicações de segurança até e incluindo SIL2 (baixa
demanda de acordo com a IEC 61508; tolerância de falhas de hardware HFT = 0).
Os dispositivos devem ser usados apenas conforme descrito nessas instruções. Qualquer outro
uso está fora de concordância com o uso pretendido. A Turck não assume nenhuma responsa-
bilidade pelos danos resultantes.
Notas de segurança gerais
■
O dispositivo só deve ser montado, instalado, operado, parametrizado e mantido por pesso-
al treinado profissionalmente.
■
O dispositivo atende aos requisitos EMC para a área industrial. Quando usado em áreas
residenciais, tome medidas para evitar interferência de rádio.
■
O tipo de proteção IP67 só é garantido se os conectores forem fixados com parafusos.
Notas de proteção contra explosão
■
Observe os regulamentos nacionais e internacionais para proteção contra explosão.
■
Ao usar o dispositivo em circuitos Ex, o usuário deverá ter conhecimento prático sobre
proteção contra explosões (IEC/EN 6007914, etc.).
■
Use apenas o dispositivo em condições ambientais e de operação permitidas (consulte os
dados de certificação e as especificações de aprovação Ex).
Requisitos da Homologação Ex para operação em Zona 2 e Zona 22
■
Somente desconecte e conecte circuitos elétricos não intrinsecamente seguros se não
houver tensão aplicada.
■
Proteja o dispositivo contra danos mecânicos usando a tampa de metal do IMC-SG.
■
Proteja o dispositivo contra luz ultravioleta.
■
Em aplicações que exigem um EPL DC: o valor da temperatura da superfície foi medido sem
depósito de poeira.
■
Em aplicações que exigem um EPL DC: a poeira deve ser apenas não condutiva.
■
Em aplicações que exigem um EPL DC: proteja o dispositivo contra carga eletrostática.
Descrição do produto
Visão geral do produto
Veja a fig. 1: Visão frontal, fig. 2: Dimensões
Funções e modos de operação
Os dispositivos são fornecidos com uma saída digital. A tensão de saída e a corrente de saída se
adaptam às características exibidas na fig. 3. Um nível de entrada entre 0 e 5 V é interpretado
como um sinal BAIXO. Um nível de entrada entre 20 e 30 V é interpretado como um sinal ALTO.
Instalação
PERIGO
Atmosfera explosiva
Risco de explosão em virtude de faíscas inflamáveis!
Uso dos dispositivos nas Zonas 2 e 22:
A montagem e a conexão só podem ser feitas se não houver atmosfera potencialmente
explosiva presente.
Proteja o dispositivo contra danos mecânicos usando a tampa de metal do IMC-SG
(ID 7560016).
Forneça conectores na área Ex com anéis de vedação em O feitos de NBR80, FPM80 ou
NBR70.
Prenda o dispositivo em uma placa de montagem com dois parafusos M4. Não use para-
fusos de metal ou madeira para fixar. O torque máximo de aperto dos parafusos é de 2,5 Nm.
Proteja o dispositivo contra radiação de calor, rápidas alterações de temperatura, contami-
nação severa, carga eletrostática e danos mecânicos.
Conectar o dispositivo
Conecte o dispositivo de acordo com os "Wiring diagrams". O torque máximo de aperto dos
conectores M12 é de 3,5 Nm.
Forneça conectores na área Ex com anéis de vedação em O feitos de NBR80, FPM80 ou
NBR70.
ES
Manual rápido de funcionamiento
IMC-DO-11EX/L
Otros documentos
Además de este documento, se puede encontrar el siguiente material en Internet en
www.turck.com:
■
Hoja de datos
■
Aprobaciones
■
Declaraciones de conformidad
Por su seguridad
Uso correcto
Los controladores de válvulas solenoides de la serie IMC-DO-11EX/L proporcionan una señal
de salida intrínsecamente segura con un voltaje y una corriente limitados. Los dispositivos se
pueden utilizar para controlar directamente las cargas en el área con riesgo de explosión. Los
dispositivos también son adecuados para ser utilizados tanto en la Zona 2 como en la Zona 22.
Las cargas permitidas deben tener dos circuitos de dos polos pasivos intrínsecamente seguros.
Además, los dispositivos permiten la creación de aplicaciones relacionadas con la seguridad
que se extienden hasta la categoría SIL2 (baja demanda en conformidad con IEC 61508;
tolerancia a fallas de hardware HFT = 0).
Los dispositivos solo se deben usar como se describe en estas instrucciones. Ninguna otra
forma de uso corresponde al uso previsto. Turck no se responsabiliza de los daños derivados de
dichos usos.
Instrucciones de seguridad generales
■
Solo el personal capacitado profesionalmente debe montar, instalar, operar, parametrizar y
realizar tareas de mantenimiento al dispositivo.
■
El dispositivo cumple los requisitos de EMC para las zonas industriales. Cuando se utilice en
zonas residenciales, tome medidas para evitar interferencias de radio.
■
El tipo de protección IP67 solo se garantiza si los conectores están atornillados.
Notas de protección contra explosiones
■
Siga las normas nacionales e internacionales para la protección contra explosiones.
■
Cuando se utiliza el dispositivo en circuitos con riesgos de explosiones, el usuario debe tener
conocimiento adicional de la protección contra explosiones (norma IEC/EN 6007914, etc.).
■
Utilice el dispositivo solo dentro de las condiciones ambientales y de funcionamiento
admisibles (consulte las condiciones y los datos de certificación de las aprobaciones contra
explosiones).
Requisitos de la aprobación contra explosiones para uso en la Zona 2 y 22
■
Solo conecte y desconecte circuitos no intrínsecamente seguros cuando no se aplique
corriente.
■
Proteja el dispositivo de daños mecánicos con la cubierta de metal IMC-SG.
■
Proteja el dispositivo de la luz ultravioleta.
■
En aplicaciones que requieren un EPL Dc: El valor de la temperatura de la superficie se midió
sin ningún depósito de polvo.
■
En aplicaciones que requieren un EPL Dc: El polvo solo debe ser no conductor.
■
En aplicaciones que requieren un EPL Dc: Proteja el dispositivo de la carga electrostática.
Descripción del producto
Descripción general del dispositivo
Consulte la fig. 1: Vista delantera, fig. 2: Dimensiones
Funciones y modos de funcionamiento
Los dispositivos se proporcionan con una salida digital. El voltaje y la corriente de salida se
ajustan a las características que se muestran en la Imagen 3. Un nivel de entrada de entre 0
y 5 V se interpreta como una señal BAJA. Un nivel de entrada de entre 20 y 30 V se interpreta
como una señal ALTA.
Instalación
PELIGRO
Atmósfera explosiva
Riesgo de explosión por encendido de chispa.
Uso de dispositivos en la Zona 2 y la Zona 22:
Instale y conecte el dispositivo solo si no se encuentra en una atmósfera explosiva.
Proteja el dispositivo del diseño mecánico con la cubierta metálica IMC-SG (ID 7560016).
Proporcione los conectores en el área contra explosiones con sellos de juntas tóricas
fabricados a partir de NBR80, FPM80 o NBR70.
Fije el dispositivo en una placa de montaje con dos tornillos M4. No utilice tornillos de metal
ni de madera para fijarlos. El par de apriete máximo de los tornillos es de 2,5 Nm.
Proteja el dispositivo de la radiación por calor, las fluctuaciones de temperatura rápidas, la
contaminación grave, la carga electrostática y los daños mecánicos.
Conexión
Conecte el dispositivo en conformidad con los "Wiring diagrams". El par máximo de apriete
de los conectores M12 es de 3,5 Nm.
Proporcione los conectores en el área contra explosiones con sellos de juntas tóricas
fabricados a partir de NBR80, FPM80 o NBR70.
快速入门指南
ZH
IMC-DO-11EX/L
其他文档
除了本文档之外， 还可在www.turck.com网站上查看以下材料：
数据表
■
认证
■
符合性声明
■
安全须知
预期用途
IMC-DO-11EX/L系列电磁阀驱动器以有限的电压和电流提供本质安全的输出信号。 该设备可
用于在有爆炸危险的区域直接控制载荷。 该设备也适合在区域2和区域22中使用。 容许载荷
必须具有无源、 本质安全的双极电路。 另外， 本设备还可帮助构建安全认证等级高达SIL2的安
全相关应用 （符合IEC 61508标准的低需求； 硬件故障容差HFT = 0） 。
必须严格按照这些说明使用本设备。 任何其他用途都不属于预期用途。 图尔克公司对于由此
导致的任何损坏概不承担责任。
一般安全须知
本设备的组装、 安装、 操作、 参数设定和维护只能由经过专业培训的人员执行。
■
该装置符合工业领域的EMC要求。 在住宅区使用时， 请采取措施以防止无线电干扰。
■
防护类型IP67仅在连接器用螺钉固定后才有保证。
■
防爆说明
遵守国内和国际上的防爆法规。
■
在防爆电路中使用本设备时， 用户还必须具有其他防爆知识 （GB/T 3836.15等） 。
■
仅在允许的工作条件和环境条件中使用本设备 （参见认证数据和防爆认证规格） 。
■
在危险2区和22区的防爆认证要求
只能在断电的情况下连接和断开非本安型电路。
■
使用IMC-SG金属盖保护本设备， 以防发生机械损坏。
■
防止本设备受到紫外线照射。
■
在需要EPL Dc的应用中： 测量表面温度值时不得有积尘。
■
在需要EPL Dc的应用中： 灰尘必须是不导电的。
■
在需要EPL Dc的应用中： 保护本设备免受静电荷的影响。
■
产品描述
设备概述
见图1： 正视图， 图2： 尺寸
功能和工作模式
该设备提供数字输出。 输出电压和输出电流符合图3中所示特性。 0到5 V之间的输入信号将被
视为低压信号。 20到30 V之间的输入信号将被视为高压信号。
安装
危险
爆炸性环境
火花可导致爆炸危险！
在区域2和区域22中使用本设备：
仅允许在没有爆炸危险的环境中安装和连接。
使用IMC-SG金属盖 （ID 7560016） 保护本设备， 以防发生机械损坏。
为有爆炸危险的区域中的连接器提供由NBR80、 FPM80或NBR70制成的O型圈。
使用两颗M4螺钉将本设备固定在安装板上。 请勿使用任何金属或木螺钉进行固定。 螺钉
的最大拧紧扭矩为2.5 Nm。
防止本设备受到热辐射、 温度骤变、 严重污染、 静电荷的影响， 并防止本设备发生机械损
坏。
连接
按照 "Wiring diagrams" 连接本设备。 M12连接器的最大拧紧扭矩为3.5 Nm。
为有爆炸危险的区域中的连接器提供由NBR80、 FPM80或NBR70制成的O型圈。
IMC-DO-11EX/L
Solenoid Driver
Quick Start Guide
Doc. no. D201340 2306
Additional
information see
turck.com
①
②
M12 x 1
Switching status
2
LED
M12 x 1
91,5
100
125
23,5
8
③
U
[V]
N
24
13
28
40
I
[mA]
N
Wiring diagrams
+ 1
1 +
Power 1.3 W
24 VDC
1
20...30 VDC
n.c. 2
2 n.c.
YE
– 3
3 –
n.c. 4
4 +
2
2
1
3
3
5
4
4
Pin assignment female M12
Pin assignment male M12
(intrinsically safe end)
© Hans Turck GmbH & Co. KG | D201340 2023-06
