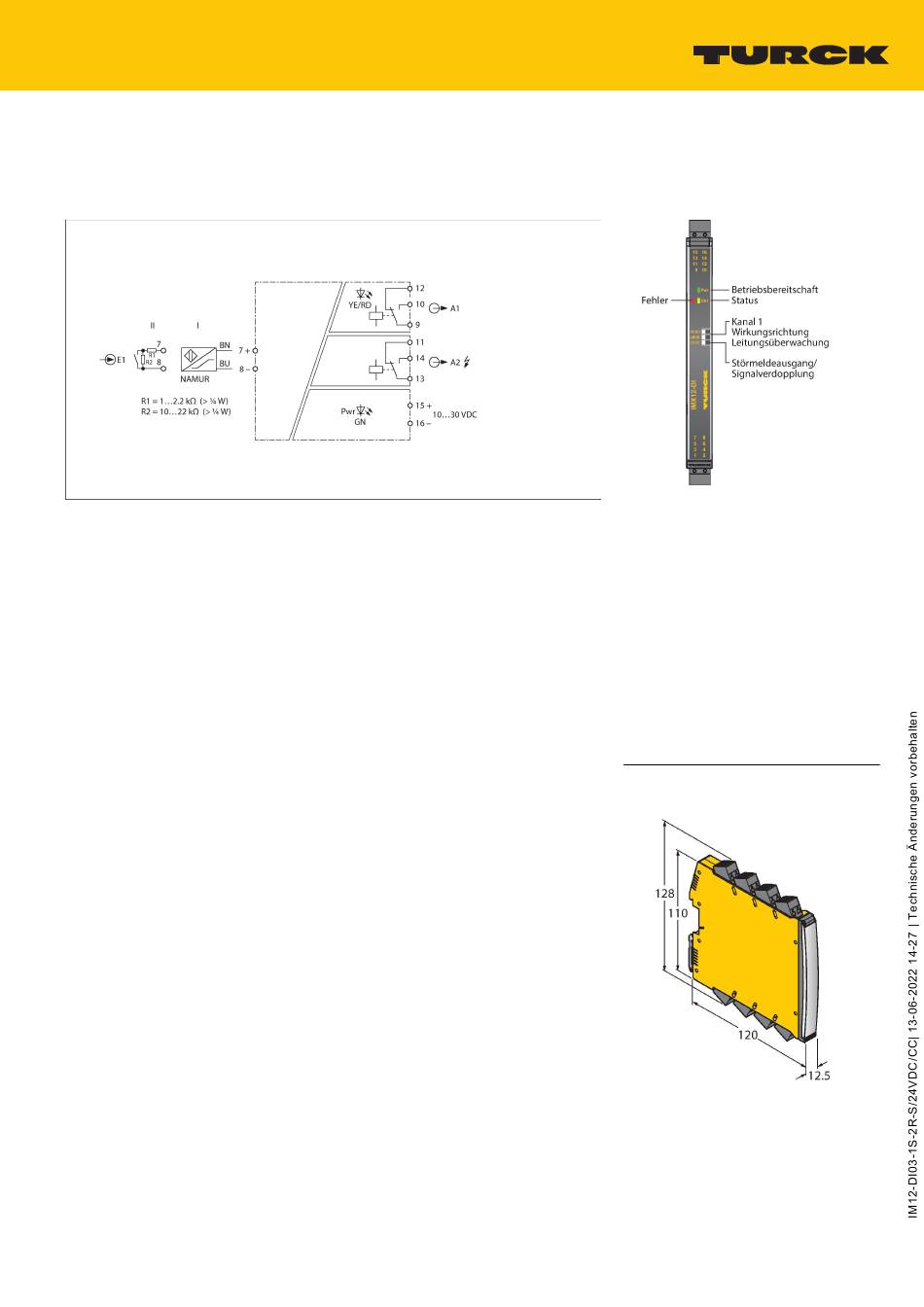

turck IM12-DI03-1S-2R-S/24VDC/CC Betriebsanleitung

IM12-DI03-1S-2R-S/24VDC/CC
Trennschaltverstärker – 1-kanalig
An den Trennschaltverstärker IMX12-DI03-1S-2R-
S/24VDC/CC können Sensoren nach EN 60947-5-6
(NAMUR) oder potenzialfreie Kontakte angeschlossen
werden. Das Gerät kann in Zone 2 montiert werden.
Das Gerät lässt sich über DIP-Schalter umschalten
zwischen 1-kanaligem Betrieb mit Signalverdopplung
oder 1-kanaligem Betrieb mit Alarmmeldeausgang.
Die Ausgangskreise sind mit zwei Umschalter-Relais
ausgestattet. Das Gerät erfüllt die Anforderungen der
NE21.
Die Geräte verfügen über frontseitige DIP-
Schalter. Damit können die Wirkungsrichtung, die
Eingangskreisüberwachung sowie die Umschaltung
zwischen Signalverdopplung und 1-kanaligem
Betrieb ausgewählt werden. Beim Einsatz von
mechanischen Kontakten muss entweder die
Leitungsüberwachung abgeschaltet werden oder
der Kontakt mit Widerständen (siehe Schaltbild)
beschaltet sein.
Die grüne LED signalisiert Betriebsbereitschaft. Ein
Fehler im Eingangskreis führt gemäß NE44 zu einem
Blinken der roten LED. Daraufhin fällt das Relais des
zugehörigen Ausgangskreises ab.
Das Gerät kann in sicherheitsgerichteten Kreisen
bis SIL2 (High- und Low-Demand nach IEC 61508)
eingesetzt werden.
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|3
Das Gerät ist mit abziehbaren Federzugklemmen
ausgestattet.
Merkmale
■
Relaisausgang (Wechsler)
■
Alarmmeldeausgang (Wechsler)
■
Umschaltbar: Alarmmeldausgang oder Signal-
verdopplung
■
Wirkungsrichtung einstellbar (Arbeits‐/Ruhe-
stromverhalten)
■
Überwachung der Eingangskreise auf Draht-
bruch und Kurzschluss (ein‐/ausschaltbar)
■
Allseitige galvanische Trennung
■
Eingang verpolungssicher
■
Abziehbare Federzugklemmen
■
ATEX Einsatz in Zone 2, cUL
■
SIL 2
Abmessungen
