6.2 Messverstärker mit Zentraler Anzeige
- Netzspannung einschalten
Werksmäßig sind 30 Messverstärker und
30 Anzeigeplatinen projektiert/
voreingestellt. Bei abweichenden
Stückzahlen wird die Fehlermeldung
„fault" und die entsprechenden fehlerhaft
konfigurierten Slaves (Messverstärker und
Anzeigeplatinen) am AS-i/Profibus
Gateway angezeigt.
Der entsprechende Fehler des Slaves wird
durch einen Punkt dargestellt.
Um die erkannte oder vorhandene Anzahl
an Messverstärkern und Anzeigeplatinen
(Konfiguration) als korrekt zu bestätigen
müssen Sie wie folgt verfahren:
- In den Projektierungsmodus wechseln:
Eine Busverbindung zu einem
Übergeordneten System darf nicht
aufgebaut sein. Falls vorhanden den
Busstecker ziehen.
Die Taste „Mode" länger als 5 sec.
gedrückt halten.
Die LED „prj-mode" leuchtet und die
angeschlossenen Slaves werden im
0,5sec.-Takt im Zifferndisplay angezeigt.
- AS-i Konfiguration speichern:
Aktuelle Konfiguration bestätigen:
Taste „Mode" nochmals länger als 5 sec.
drücken.
Damit sollten die Fehlermeldungen „fault"
und die entsprechenden fehlerhaft
konfigurierten Slaves nicht mehr
erscheinen.
Seite 1-24
Betriebs- und Montageanleitung

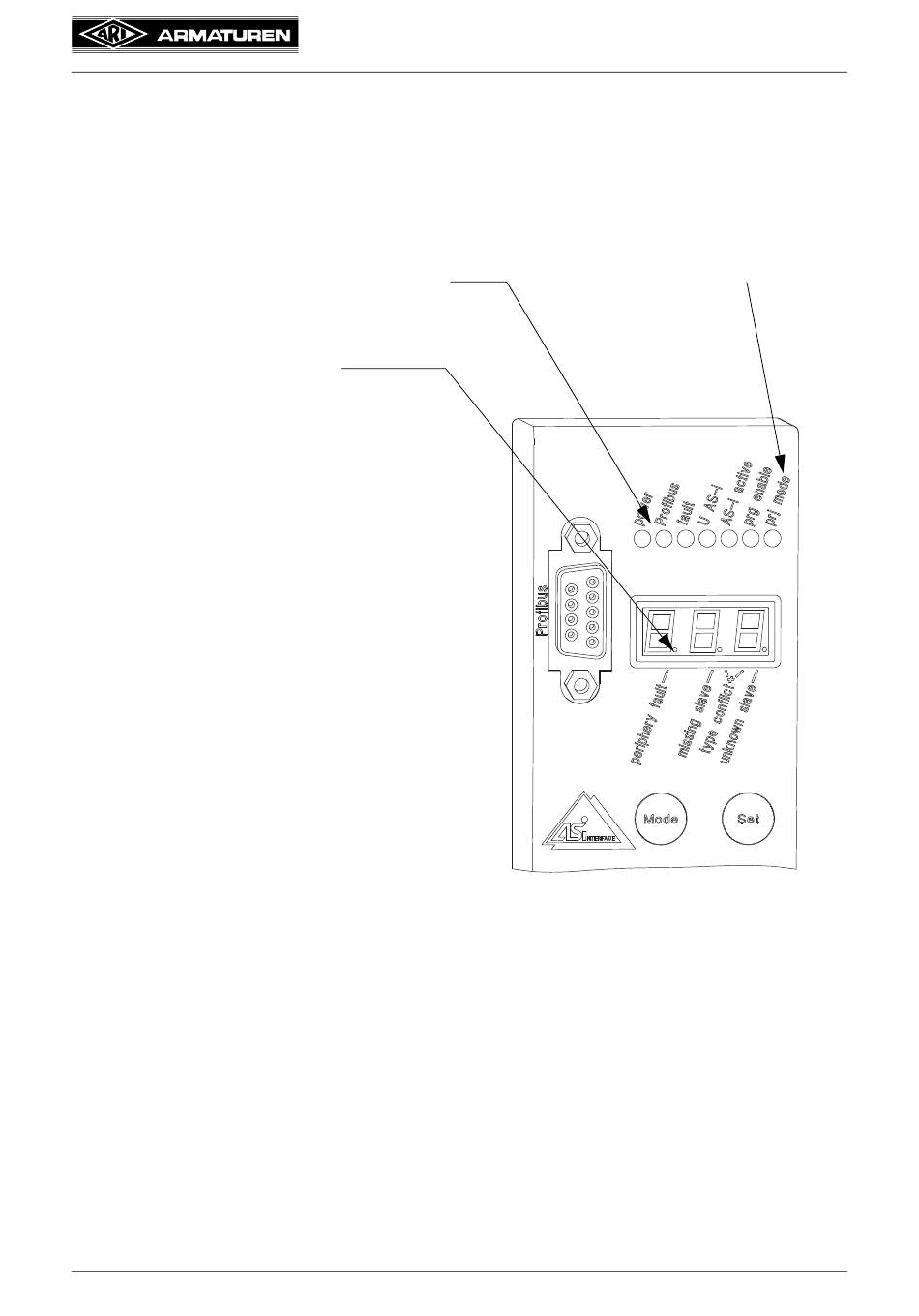

Über die LED „prj-mode" wird der
Projektierungsmodus angezeigt.
Bild 19
