Betriebs- und Montageanleitung
Kondensatableiter für Schnellmontage/-demontage
CONA
- mit Universal-Flansch
2 x 3/8" UNC-Gewinde
- mit Universal-Flansch
2 x 3/8" UNC-Gewinde
2.0 Gefahrenhinweise........................................1-2
2.1 Bedeutung der Symbole ..................................... 1-2
Hinweisen ........................................................... 1-2
3.0 Lagerung und Transport ............................1-2
4.0 Beschreibung...............................................1-3
4.1 Anwendungsbereich............................................ 1-3
4.2 Arbeitsweise........................................................ 1-3
4.2.1 CONA Universal............................................ 1-3
4.2.2 CONA Connector .......................................... 1-4
4.3 Schaubild ........................................................... 1-6
4.4 Technische Daten - Anmerkungen ...................... 1-7
4.5 Kennzeichnung ................................................... 1-8
5.0 Montage ........................................................1-8
5.1 Allgemeine Montageangaben ............................. 1-8
5.3 Einbaulage .......................................................... 1-9
0040808001 2718 deutsch
®
Universal/ CONA
ANSI300
(BR 604)
ANSI300
(BR 628)

Inhaltsverzeichnis

®
Connector
ANSI300
- mit Universal-Flansch
2 x 3/8" UNC-Gewinde
ANSI300
- mit Universal-Flansch
2 x 3/8" UNC-Gewinde
6.0 Inbetriebnahme ......................................... 1-10
7.0 Pflege und Wartung .................................. 1-11
Absperrventil kpl.................................................1-11
7.2 Austausch der Packungsringe............................1-11
Sicherheitsstopfbuchse ..................................... 1-12
7.4 Reinigung / Austausch ...................................... 1-12
7.5 Ändern der Einbaulage...................................... 1-14
7.6 Anzugsdrehmomente ........................................ 1-14
Betriebsstörungen.................................. 1-15
9.0 Fehlersuchplan ......................................... 1-15
10.0 Demontage der Armatur bzw. des
Connectors.............................................. 1-16
11.0 Garantie / Gewährleistung...................... 1-16
- Original Anleitung -
(BR 622)
(BR 642/643)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ARI-Armaturen CONA Universal

Inhaltszusammenfassung für ARI-Armaturen CONA Universal

  • Seite 1: Inhaltsverzeichnis

    Sicherheitsstopfbuchse ........1-12 4.1 Anwendungsbereich..........1-3 7.4 Reinigung / Austausch ........1-12 4.2 Arbeitsweise............1-3 7.5 Ändern der Einbaulage........1-14 4.2.1 CONA Universal..........1-3 4.2.2 CONA Connector .......... 1-4 7.6 Anzugsdrehmomente ........1-14 4.3 Schaubild ............1-6 8.0 Ursache und Abhilfe bei 4.4 Technische Daten - Anmerkungen ......

  • Seite 2: Allgemeines Zur Betriebsanleitung

    Betriebs- und Montageanleitung ® ® CONA Universal / CONA Connector 1.0 Allgemeines zur Betriebsanleitung Diese Betriebsanleitung gilt als Anweisung, die Armaturen sicher zu montieren und zu warten. Bei Schwierigkeiten, die nicht mit Hilfe der Betriebsanleitung gelöst werden können, nehmen Sie Kontakt mit dem Lieferanten oder Hersteller auf. Sie ist verbindlich für den Transport, Lagerung, Montage, Inbetriebnahme, Betrieb, Wartung, Reparatur.

  • Seite 3: Beschreibung

    ® CONA Universal / CONA Connector 4.0 Beschreibung 4.1 Anwendungsbereich CONA Universal Kondensatableiter für die Schnell-Montage/-Demontage an CONA Connector oder Fremdanschlüsse werden zum "Entwässern von Dampfanlagen" eingesetzt. ACHTUNG ! - Einsatzgebiete, Einsatzgrenzen und -möglichkeiten sind dem Katalogblatt zu entnehmen. - Bestimmte Medien setzen spezielle Werkstoffe voraus oder schließen sie aus.

  • Seite 4: Cona Connector

    Betriebs- und Montageanleitung ® ® CONA Universal / CONA Connector c) Thermodynamische Kondensatableiter BR642/643 (siehe Bild 4 Seite 6) (ausführliche Beschreibung des Regelsystems in der Betriebs- und Montageanleitung CONA TD BR640) Der Kondensatableiter benutzt zur Regelung die Kondensattemperatur sowie den vorhandenen Vor- und Gegendruck (intermittierende Arbeitsweise).
  • Seite 5 Betriebs- und Montageanleitung ® ® CONA Universal / CONA Connector c) Systemanschluss mit absperrbarem Eingang BR683 (siehe Bild 8 Seite 7) Die Armatur basiert auf einem integriertem, wartungsarmen Stopfbuchs-Absperrventil (auch in wartungsfreier Faltenbalg-Ausführung nach TA-Luft): (siehe Bild 10 Seite 11 - Bild 11 Seite 12) - Sicherheitsrückdichtung Stopfbuchsventil: Spindel (Pos.

  • Seite 6: Schaubild

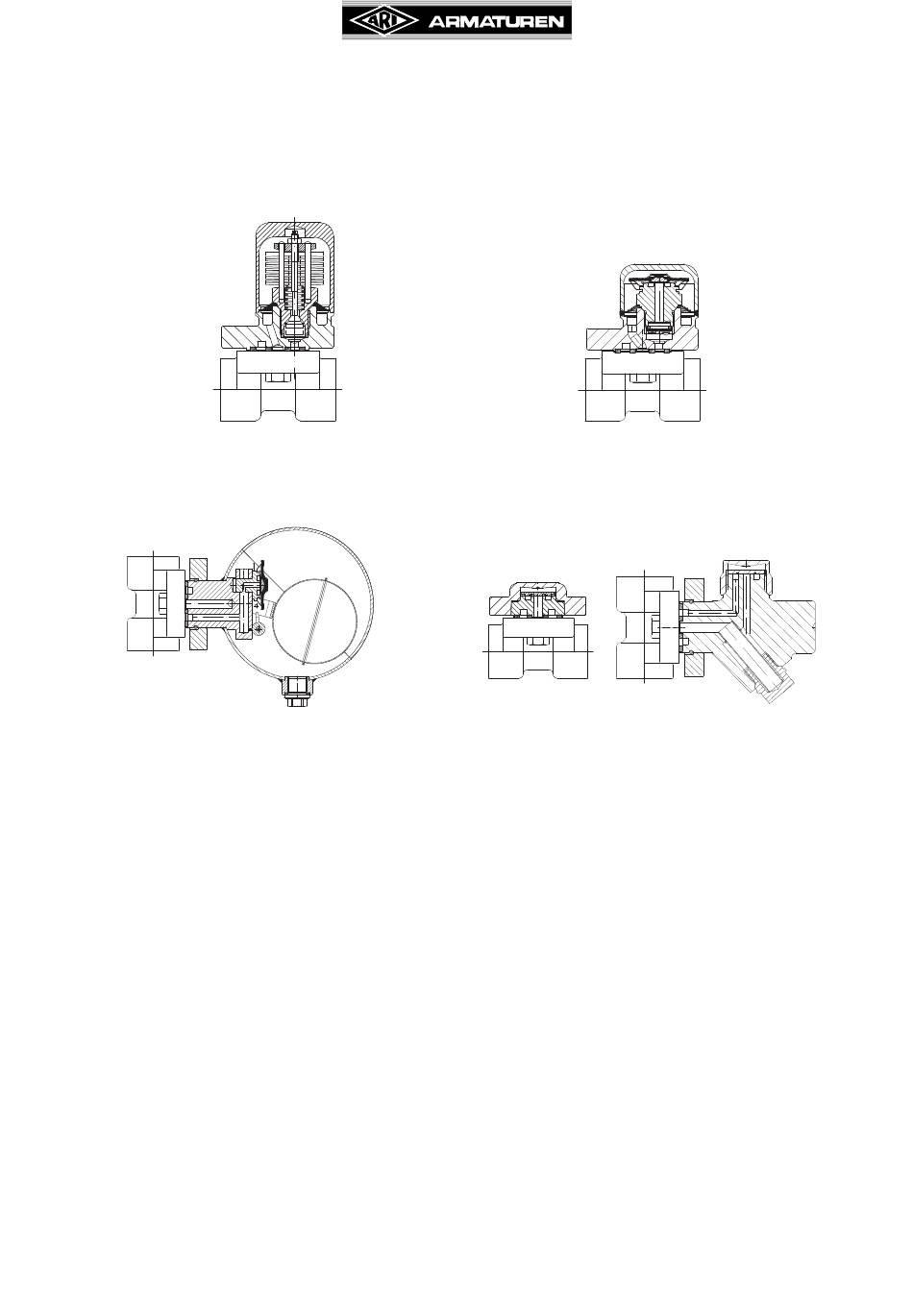

    Betriebs- und Montageanleitung ® ® CONA Universal / CONA Connector 4.3 Schaubild ® ® Bild 1: CONA B Universal - BR604 Bild 2: CONA M Universal - BR622 ® ® Bild 3: CONA TD Universal - BR642 Bild 4: CONA TD Universal - BR643 ®...

  • Seite 7: Technische Daten - Anmerkungen

    Betriebs- und Montageanleitung ® ® CONA Universal / CONA Connector ® ® Bild 6: CONA Connector 681 Bild 7: CONA Connector 682 ® ® Bild 8: CONA Connector 683 Bild 9: CONA Connector 684 Werkstoffe mit Bezeichnungen und Figur-Nummern sind dem Katalogblatt zu entnehmen. 4.4 Technische Daten - Anmerkungen wie z.B.

  • Seite 8: Kennzeichnung

    Betriebs- und Montageanleitung ® ® CONA Universal / CONA Connector 4.5 Kennzeichnung Angabe der CE-Kennzeichnung auf der Armatur: Hersteller Anschrift des Herstellers: Armaturentyp siehe Pkt 11.0 Garantie / Gewährleistung Baujahr PS/TS Druck-/ Temperaturangabe Werkstoff / Charge Entsprechend der Druckgeräterichtlinie Anhang 2 Diagramm 7 dürfen Armaturen nach Artikel 1 Absatz 2.1.2 (Rohrleitungen) erst ab DN40 CE-gekennzeichnet werden.

  • Seite 9: Montageangaben Zum Einschweißen

    Betriebs- und Montageanleitung ® ® CONA Universal / CONA Connector 5.2 Montageangaben zum Einschweißen (siehe Bild 1 - Bild 5 Seite 6) Es wird darauf hingewiesen, dass das Einschweißen von Armaturen von qualifiziertem Personal mit geeigneten Mitteln und nach den Regeln der Technik durchzuführen ist. Die Verantwortung obliegt dem Anlagenbetreiber.

  • Seite 10: Inbetriebnahme

    Betriebs- und Montageanleitung ® ® CONA Universal / CONA Connector 6.0 Inbetriebnahme ACHTUNG ! - Vor der Inbetriebnahme sind die Angaben zu Werkstoff, Druck, Temperatur und Strömungsrichtung zu überprüfen. - Grundsätzlich sind die regionalen Sicherheitsanweisungen einzuhalten. - Rückstände in Rohrleitungen und Armaturen (wie Schmutz, Schweißperlen, usw.) führen zu Undichtigkeiten bzw.

  • Seite 11: Pflege Und Wartung

    Betriebs- und Montageanleitung ® ® CONA Universal / CONA Connector 7.0 Pflege und Wartung Die Wartung und Wartungsintervalle sind entsprechend den Anforderungen vom Betreiber festzulegen. ACHTUNG ! - vor Montage- und Reparaturarbeiten Punkte 10.0 und 11.0 beachten ! - vor Wiederinbetriebnahme Punkt 6.0 beachten Gewinde und Dichtflächen sind vor der Montage mit temperaturbeständigem Gleitmittel (z.B.

  • Seite 12: Austausch Der Packungsringe Der Sicherheitsstopfbuchse

    Betriebs- und Montageanleitung ® ® CONA Universal / CONA Connector 7.3 Austausch der Packungsringe der Sicherheitsstopfbuchse - Demontage der Baugruppe Absperrventil kpl. (Pos. 8) gemäß Punkt 7.1. ACHTUNG ! Beschädigungen der Spindeloberfläche und der Packungsraumoberfläche sind unbedingt zu vermeiden. - Spindel (Pos. 11) in Schließrichtung drehen. - Lösen der Zylinderschraube (Pos.
  • Seite 13 Betriebs- und Montageanleitung ® ® CONA Universal / CONA Connector b) Membrankapsel Kondensatableiter BR622 (siehe Bild 2 Seite 6) Der Membrankapsel Kondensatableiter basiert auf einer kompakten Schweißkonstruktion. Eine Demontage ist deshalb nicht möglich. Sind nach Ansicht des Betreibers unvertretbare Dampfleckagen am Kondensatableiter aufgetreten, dann empfehlen wir den Austausch des kompletten Kondensatableiters.

  • Seite 14: Ändern Der Einbaulage

    Betriebs- und Montageanleitung ® ® CONA Universal / CONA Connector 7.5 Ändern der Einbaulage a) Bimetall Kondensatableiter BR604 / Membrankapsel Kondensatableiter BR622 (siehe Bild 1 Seite 6 bis Bild 2 Seite 6) Einbaulage beliebig, ausgenommen Kappe (Pos. 6) nach unten: - Gerät drucklos machen (Zuleitung, bei Gegendruck auch Abflussleitung absperren) - Lösen der beiden Sechskantschrauben (Pos.

  • Seite 15: Ursache Und Abhilfe Bei Betriebsstörungen

    Betriebs- und Montageanleitung ® ® CONA Universal / CONA Connector 8.0 Ursache und Abhilfe bei Betriebsstörungen Bei Störungen der Funktion bzw. des Betriebsverhaltens ist zu prüfen, ob die Montage- und Einstellarbeiten gemäß dieser Betriebsanleitung durchgeführt und abgeschlossen wurden. ACHTUNG ! - Bei der Fehlersuche sind die Sicherheitsvorschriften zu befolgen.

  • Seite 16: Connectors

    Bahn oder dem Spediteur zu melden, da sonst Ersatzansprüche an diese Unternehmen verloren gehen. Technik mit Zukunft. DEUTSCHE QUALITÄTSARMATUREN ARI-Armaturen Albert Richter GmbH & Co. KG, D-33750 Schloß Holte-Stukenbrock Telefon +49 (0)5207 / 994-0 Telefax +49 (0)5207 / 994-297 oder 298 Internet: http://www.ari-armaturen.com E-mail: info.vertrieb@ari-armaturen.com Seite 1-16...
